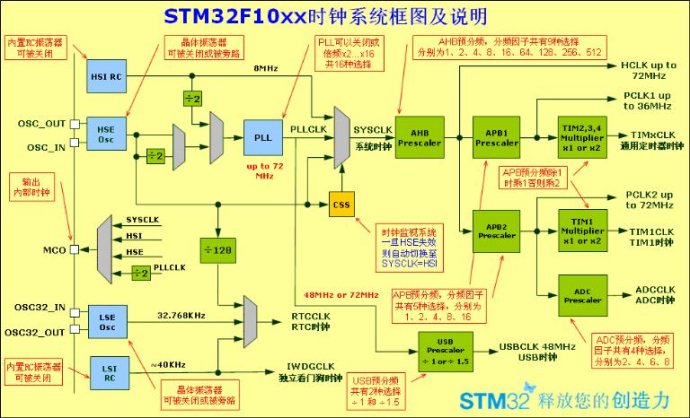

一、為所有外設提供時鐘

    SYSCLK有三種時鐘源：HSI(8MHz)、HSE(8MHz)、PLLCLK。其中開啟CSS（時鐘監視系統）可以在HSE失能時自動切換到HSI；

    PLLCLK-》USB Prescaler；

    SYSCLK-》AHB Prescaler-》（HLCK,APB1 Prescaler,APB2 Prescaler）：HLCK為核心總線、DMA、AHB總線提供時鐘；

    APB1 Prescaler-》（PLCK1 up to 36MHz,TIM2、3、4 、5、6、7 Multiplier*1 or*2）;

    APB2 Prescaler-》（PLCK2 up to 72MHz，TIM1、8 Multiplier*1 or*2，ADC Prescaler）。

二、為RTC提供時鐘

    RTCCLK有三種時鐘源：LSI(40KHz)、LSE(32.768KHz)、HSE/128。

三、為IDWG提供時鐘

    IDWG由LSI提供時鐘。

四、引腳MCO

    該引腳提供四選一的時鐘源：HSI、HSE、SYSCLK、PLLCLK/2進行檢查和時鐘輸出。

五、在STM32上如果不使用外部晶振，OSC_IN和OSC_OUT的接法

    如果使用內部RC振蕩器而不使用外部晶振，應按照下面方法處理：
      1）對于100腳或144腳的產品，OSC_IN應接地，OSC_OUT應懸空。
      2）對于少于100腳的產品，有2種接法：
       2.1）OSC_IN和OSC_OUT分別通過10K電阻接地。此方法可提高EMC性能。
       2.2）分別重映射OSC_IN和OSC_OUT至PD0和PD1，再配置PD0和PD1為推挽輸出并輸出'0'。此方法可以減小功耗并(相對上面2.1)節省2個外部電阻。

六、程序設置時鐘參數流程

      1、將RCC重新設置為默認值       RCC_DeInit();
     2、打開外部高速時鐘晶振HSE    RCC_HSEConfig(RCC_HSE_ON);
     3、等待外部高速時鐘晶振工作    HSEStartUpStatus = RCC_WaitForHSEStartUp();
     4、設置AHB時鐘                         RCC_HCLKConfig;
     5、設置高速APB時鐘                  RCC_PCLK2Config;
     6、設置低速APB時鐘                  RCC_PCLK1Config;
     7、設置PLL                                 RCC_PLLConfig;
     8、打開PLL                                 RCC_PLLCmd(ENABLE);
     9、等待PLL工作                        while(RCC_GetFlagStatus(RCC_FLAG_PLLRDY) == RESET)
     10、設置系統時鐘                       RCC_SYSCLKConfig;
     11、判斷是否PLL是系統時鐘      while(RCC_GetSYSCLKSource() != 0x08)
     12、打開要使用的外設時鐘        RCC_APB2PeriphClockCmd()/RCC_APB1PeriphClockCmd()
