制作方案：
本溫度計采用一種智能溫度傳感器DS18B20作為檢測元件。該元件測溫范圍為-55~125度，最高分辨率為0.0625度，完全滿足本設計中分辨率為0.1度的要求！考慮到下載程序的方便和一些條件的限制我選了STC89C52RC這款單片機作為控制器！顯示電路方面，我選擇四位共陽LED數碼管作為顯示電路！
而鑒于單片機驅動力有限，所以P0,P2口均加一上拉排阻以提升其驅動力！P0，P2口均有一鎖存器74HC573以使數據控制方便！
報警方面，當溫度超過警界最高溫度時，響報警音樂，紅色發光二極管閃爍；當溫度低于最低溫度報警時，響報警音樂，黃色發光二級管閃爍！因為所選單片機可擦寫次數達萬次以上，為使電路的簡化，其溫度報警值已預設在程序中，可以通過修改程序中的預設值改變報警溫度！
因為當時用總線不太熟練，怕出錯，所以一條一條線連接的。并且該原理圖只加了一個排阻，后來修改后的那個圖找不到了。修改后的原理圖加了兩個排阻，如電路板中所繪！后來焊接實物時，老師買了四個排阻，所以把單片機各接口均加了一個排阻，具體實物如實物圖所示！

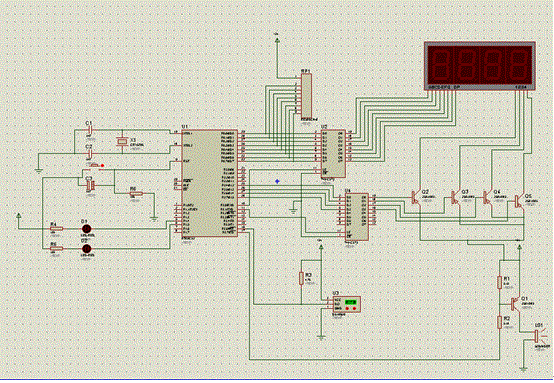

其電路板原理圖如下：
因為所用數碼管的型號暫時未知，所以未畫出數碼管的原理圖，只是將其位置標出：

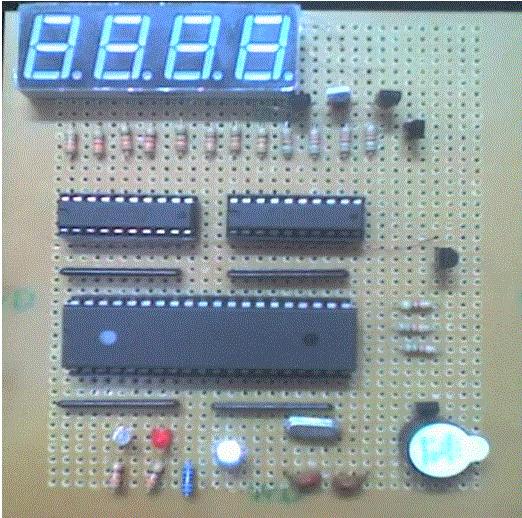

最終成品圖片如下：
所需元件如下：
STC89C52RC(單片機) 一片
晶振（12MHZ） 一個
陶瓷電容（22PF） 兩個 （接晶振用）
電解電容（10uf） 一個
電阻（330歐姆） 十個
電阻（4K7） 一個
電阻（5K1） 六個
電阻（10K） 一個
排阻（八位 4K7） 兩個
發光二極管（紅，黃） 各一個
74HC573 兩個
三極管（2SA1015） 五個
四位八段共陽數碼管 一個
DS18B20(溫度傳感器) 一個
蜂鳴器 一個
按鈕 一個
經驗總結：
關于這個題目選擇的原因其實很簡單，自己已經學了一段時間的單片機了，但是卻沒有機會嘗試做些東西，而這個電子溫度報警器也不太難，這次正好鍛煉下自己的動手能力。
關于這次制作可以說是失敗的，雖然理論上通過仿真已經實現了它的功能，但那只是在軟件上仿真出來的，最終的產品卻沒有實現預期的功能！制作之后我仔細分析了下自己設計的制作，發現有很多不合理的地方。比如74HC573的使用，其實在本制作中74HC573未必是有用的，因為在我的設計中，該鎖存器的LE端，OE端我把它直接接到了電源端和接地端，這樣的話，鎖存器只是被當做了D觸發器，而這是可以省略的！還有那幾個330歐的電阻，其實在元器件中老師買的排阻是10K的，其電流應該可以直接驅動數碼管，而我加的330歐的電阻是仿照的開發板上接法，對于我這個設計是完全沒必要的。這些不合理的地方主要是因為自己的經驗不足，沒有用心仔細考慮各元器件的選擇！
總的來說，通過這次制作練習我確實學到了不少東西。像電路板的繪制與制作，電路板的打孔，一些常用工具的使用，設計電路時各元件的正確選取，這些對于將來從事電子事業的我來說是十分寶貴的！
