前段時間在德州儀器公司免費申請了一堆芯片，趁著做課程設計有時間，利用那些芯片做了一個解碼器。今天 DIY的USB解碼器出聲了。由電路的設計，PCB的制作，芯片的編程，到PCB板的焊接，全部自己一手完成，經歷了近3個星期。采用了德州儀器的TAS1020 +PCM1793DAC。音質達到HiFi入門水平了，比較滿意。接下來是繼續對程序修改，還有HID控制按鍵未能工作。程序修要繼續修改，TAS1020的核心雖說是一個8052內核的單片機，和一般的89s52那些核心差不多，但它多了一個USB音頻流控制器，并由8052內核控制。涉及了USB的協議，例如USB audio class 和USB HID控制的協議，這些對自己來說都是新的領域，要用好TAS1020這塊芯片，還要好好研究這些協議的東西。
這塊TAS1020應該是現在市場上，USB解碼芯片中規格最高的了，它可以支持到24bit，96k的速率，很多USB類的解碼芯片還只是16bit，48k。加上它帶一個8052 的CPU，苦役實現很多靈活的功能。才10多塊的價錢，它絕對是這類芯片的性價比之王。加上是德州的產品，品質是不容置疑的。不過性價比高的代價是開發難度也比較高，開發周期相對較長，對于做產品來說，這是不容忽視的。所以市場上產品中它的應用不是特別多，反而在HiFi市場多見。
再回來就是PCM1793這塊DAC，雖然這不是塊什么頂級的DAC，但憑著BB公司的實力，這塊24bit，192k解碼能力的DAC還是有很高的素質。事實上，出來的聲音很不錯，我敢說，它比市面買的3,4百塊的多數獨立聲卡要好不少，單單音樂播放方面。其實市面上有賣的基于PCM1793 的解碼器的聲音都是得到很好的評價的。當初選著它僅僅是因為它比較簡單，它內置了I/V轉換，外面的LPF電路就簡單了。不過這次只是小試牛刀，下一板的設計會用上PCM1798，AD1853這些頂級的電流型DAC。這些DAC我手上都有，還有一堆運放OPA2604，OPA2111，OPA2134，OPA2132，JRC的5532DD，2068DD。幾乎都是免費申請的。首先要感謝黨，感謝國家，（不然會被人民鄙視和跨省的）。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。感謝大師兄的幫助，然后非常感謝ADI和德州儀器提供這么多免費的芯片。

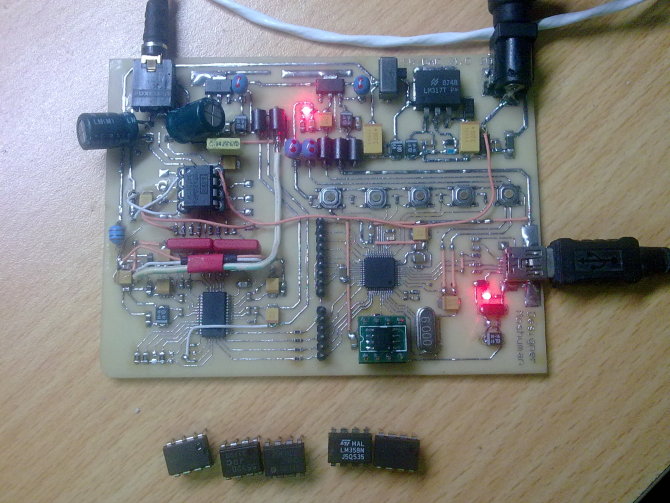

最后，板子是用感光板做的，全部元件表面焊接的，還是蠻漂亮的。
