帶我們的王老師剛評上碩導了，下學期開始帶研究生了。
從他那里了解到每做一次實驗或者實踐，應該把它用規范的格式記錄下來，一來自己可以日后查看，二來同學間可以相互交流，共通過進步，甚為必要。現將本次實驗記錄如下。
實驗
名稱：根據光強控制外圍器件的通斷。
實驗原理；使用AD芯片將太陽能電池產生的光生伏打電壓轉化為數字信號，再通過單片機處理后，在數碼管上顯示電壓，同時根據設定電壓伐值，控制外圍器件的通斷。
實驗所需的設備：51單片機燒寫器一個，電腦一臺，數字式示波器一個，數字式萬用表一個
實驗所需的元件:太陽能電池一片，單片機一片，1k排阻一個，四位連體的數碼管一個，排針若干排，導線，萬用版一塊，焊錫。
實驗前的理論準備；能熟練使用51單片機，示波器，keil軟件，isp下載軟件，看懂AD0809的英文pdf說明
實驗的難點：難點一就是AD0809芯片的使用。
難點二就是將AD0809產生的0~256的數字換算成0~5.000的精確度，而又不至于溢出出錯。
難點三就是以上的理論準備全部系自學，呵呵
下面著重說明AD0809的使用難點。
ADC0809是采樣頻率為8位的、以逐次逼近原理進行模—數轉換的器件。其內部有一個8通道多路開關，它可以根據地址碼鎖存譯碼后的信號，只選通8路模擬輸入信號中的一個進行A/D轉換。
1．主要特性
1）8路8位A／D轉換器，即分辨率8位。
2）具有轉換起停控制端。
3）轉換時間為100μs
4）單個＋5V電源供電
5）模擬輸入電壓范圍0～＋5V，不需零點和滿刻度校準。
6）工作溫度范圍為-40～＋85攝氏度
7）低功耗，約15mW。
2．內部結構
ADC0809是CMOS單片型逐次逼近式A／D轉換器，內部結構如圖13．22所示，它由8路模擬開關、地址鎖存與譯碼器、比較器、8位開關樹型D／A轉換器、逐次逼近
3．外部特性（引腳功能）
ADC0809芯片有28條引腳，采用雙列直插式封裝，如圖13．23所示。下面說明各引腳功能。
IN0～I(xiàn)N7：8路模擬量輸入端。
2-1～2-8：8位數字量輸出端。
ADDA、ADDB、ADDC：3位地址輸入線，用于選通8路模擬輸入中的一路
ALE：地址鎖存允許信號，輸入，高電平有效。
START： A／D轉換啟動信號，輸入，高電平有效。
EOC： A／D轉換結束信號，輸出，當A／D轉換結束時，此端輸出一個高電平（轉換期間一直為低電平）。
OE：數據輸出允許信號，輸入，高電平有效。當A／D轉換結束時，此端輸入一個高電平，才能打開輸出三態門，輸出數字量。
CLK：時鐘脈沖輸入端。要求時鐘頻率不高于640KHZ。
REF（+）、REF（-）：基準電壓。
Vcc：電源，單一＋5V。
GND：地。
ADC0809的工作過程是：首先輸入3位地址，并使ALE=1，將地址存入地址鎖存器中。此 地址經譯碼選通8路模擬輸入之一到比較器。START上升沿將逐次逼近寄存器復位。下降沿啟動 A／D轉換，之后EOC輸出信號變低，指示轉換正在進行。直到A／D轉換完成，EOC變?yōu)楦唠娖剑甘続／D轉換結束，結果數據已存入鎖存器，這個信號可 用作中斷申請。當OE輸入高電平 時，輸出三態門打開，轉換結果的數字量輸出到數據總線上。

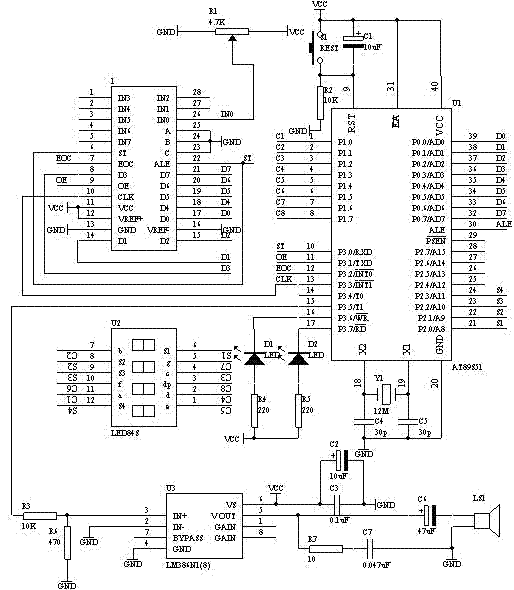

值得一提的是，我按照上面電路，把AD的ABC三腳共同接接地時，AD0809088始終輸出高電平，最后當我把BC共同接地，在程序中給A一個0，則AD0809正常運行，有輸出，并且發現當所給的時鐘頻率越低，最高精度的那位輸出越穩定，具體參數范圍從芯片資料里有詳細介紹，不過十全英文，專業詞匯哦。哈哈
現將程序記錄如下：
完整的程序從這里下載: http://www.zg4o1577.cn/ziliao/file/0809c51x.rar
#include< reg52.h>
#define uint unsigned int
#define uchar unsigned char
uchar aa,qian,bai,shi,ge;
uint temp;
sbit clock=P2^0;
sbit start=P2^1;
sbit eoc=P2^2;
sbit oe=P2^3;
sbit ale=P2^4;
sbit adda=P2^5;
uchar code table[]={
0x3f,0x06,0x5b,0x4f,
0x66,0x6d,0x7d,0x07,
0x7f,0x6f,0x77,0x7c,
0x39,0x5e,0x79,0x71
};
//void display(uchar bai,uchar shi,uchar ge);
void delay(uint z);
void main()
{
TMOD=0x20; //設置定時器1為工作方式2
TH1=0x216; //216
TL1=0x216; //216
EA=1; //開總中斷
ET1=1; //開t1中斷
TR1=1;
start=0; //復位
oe=0; //輸出
adda=0;
//eoc=0;
ale=0; //關閉地址選擇
while(1)
{
start=0;
///delay(10);
start=1; // 復位
ale=1; // 打開地址選擇
adda=0;
///delay(10);
start=0; // 開始轉換
ale=0; // 關地址
//delay(1);
while(eoc==0); // 等待eoc變?yōu)?
//delay(1);
oe=1; // 打開輸出
//delay(1);
//P1=0xff;
temp=P1; // 取p1到p3
oe=0; // 關輸出
temp=temp*50;
temp=temp/256;
qian=temp/1000;
bai=temp%1000/100;
shi=temp%100/10;
ge=temp%10;
P3=0x00;
P0=0xfe;
P3=table[qian];
delay(50);
P3=0x00;
P0=0xfd;
P3=table[bai];
delay(50);
P3=0x00;
P0=0xfb;
P3=table[shi];
delay(50);
P3=0x00;
P0=0xf7;
P3=table[ge];
}
}
void delay(uint z)
{
uint x,y;
for(x=z;x>0;x--)
for(y=1;y>0;y--);
}
void cl() interrupt 3
{
clock=!clock;
}
