這幾天在弄一個STC下載接口，本來想著電路比較簡單，個人感覺比較容易做就可以做出來了。誰知畫那個PCB圖都花了九牛二虎之力，還要某人幫忙（哈哈不點名，人家很低調的）。終于畫好，拿去物電做板。誰知天公不作美啊，物電的那臺打印機居然打了幾張紙就不工作啦。好在，我打了一張出來，那個封裝基本符合，有幾個要改一下，還有線太小了，我把它加大到0.6MM，打出來感覺好看了很多，后來弄那個打印機，居然不見了最后那張。后來那個打印機就是不工作，沒辦法，只能打道回府。第二天再殺過去，一開始打印機好好的，后來打印機又不行了。后來發現紙要很好才行的。后來在物電的人指導下，順著步驟一下步步往下做。
首先看封裝對不對，封裝沒問題，然后打在油紙上。
第二步用油紙把覆銅板包上，然后用機器熱壓，熱壓幾次。
第三步就是用溶液把多余的銅腐蝕掉。那個溶液也很關鍵，濃度低就有得等，好在是剛配，濃度比較高。十幾分鐘就可以了。
第四步打孔。我第一次打孔，打的還真夠爛啦。看來金工實習真的不合格，多次違規開工。哈哈，好在沒弄別人的機器。打完孔，然后對封裝。我一對就知道杯具了，那些打的太什么啦，單片機放不下去。我一狠心，用一個大的鉆頭，把芯片的孔重新鉆了一次，這樣芯片總算可以放下去啦。下次布線要布大一點，要不下次打孔那個焊盤都沒有啦，比較難焊。
晚上回來馬上開始焊，焊得還算順利，雖然我的焊工不怎么樣，做東西還行吧。十一點多就焊好了，然后最后發現少一個電阻和電容，電阻我直接從以前的電路板拆下來。電容就不行，問別人要一個，感覺模樣不一樣，不管啦，有一個頂一下。后來電路調試，真是真的杯具，一上電就發現問題。那MAX232的輸出電平怎么都上不去5V，很明顯，這個芯片沒有工作。然后從它的電源開始找，一根線一根順著電源去測有沒有斷。終于發現有一根線被我弄斷了，我就把它焊上。但MAX232輸出電平只有一個腳是對的，另一腳老是不行。后來我覺得是不是電路有問題。然后我就找MAX232的PDF，發現有兩個電容極性跟我們那個學習板不一樣。我還有電容，我就把它拆下來，換上跟PDF一樣的極性。發現那數據傳輸指示燈總算不亮了，但還是不行。后來查啊，又是一根線一根線查，沒有發現線斷。我最后把目光投到電容上，上網一搜，網上晶振兩邊電容要一樣才能工作，我想可能真的是電容問題。我都累了，電腦可能都累，藍了幾次屏，睡覺去。
到了第二天我再過去學院樓制作室再焊。這次我換電容，然后用學習板把程序燒錄進單片機，然后測試單片機最小系統，發現單片機最小系統是沒有問題的。這下子，我就煩啦，怎么回事，真的有一種沖動，全部搞掉重新做一塊。后來，我還是靜下心。把MAX232的PDF認真看一次，把RS232接口的引腳重新看一次。然后對照我的電路，我發出沒有錯的。我就想，那有可能芯片壞。我就換我的MAX232到學習板上去燒錄程序，一點問題都沒有。這下子，我又要另想辦法啦。
我覺得問題應該是出在MAX232上，我就想會不會它旁邊的電容虛焊啦。我就拿起電表，把幫助它工作的電容全部一個來測。終于發現真的有一個電容的一個腳虛焊啦。我就把原來的腳焊開，又重新焊一次。再拿到電腦前燒錄，緊張，我一按，還是沒有反應。我就郁悶啦，還不行。我再認真看一下，原來我只是接上電源線，沒有接數據線。一接數據線，那兩個燈開始閃爍啦，哈哈，電路工作啦，終于可以吃飯啦。一看鐘都快七點，趕緊收拾好，然后去楠園吃了個剩飯。

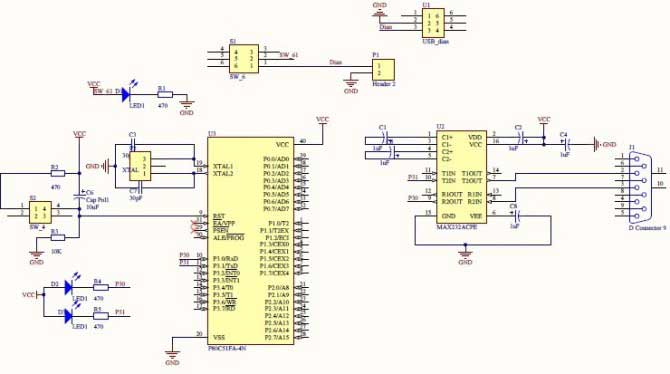

下面是電路圖。我們還是相信PDF吧，有時候別人的電路真的不一定適合我們的。
注：這個電路雖然簡單，但這些都是自學的，我相信菜鳥也會變大蝦的，可能讓高手見笑啦，希望指教，但要文明用語，否則，嘿嘿~~。
