始學習ARM,先準備學習ARM來當單片機用。同事拿了塊勤研的TQ2440的開發板給我玩，剛開始碰到不少難題。單單想讓ARM在RAM里運行，就花了好多天。
上關于2440的教程很多，可很多都是相對于ADS集成開發環境的。聽說ARM公司自從收購了Keil公司，就不再更新ADS了，而是服務Keil了。所以我準備選用keil for ARM。現在網上有關Keil for ARM 的教程太少，我也一直徘徊在門外，今天終于有點喜色了，呵呵，記下。
1.RealView MDK介紹
2.Jlink 介紹
3.創建RealView MDK 的led點燈工程
4.調試程序
1.關于RealView MDK
其實RealView MDK也是Keil公司的產品，它是在Keil被ARM公司收購后開發的關于arm的新的開發環境，個人感覺它比ads1.2要好使的多。RealView MDK有很多突出特點：
啟動代碼生成向導，自動引導
啟動代碼和系統硬件結合緊密，必須用匯編語言編寫，因而成為許多工程師難以跨越多門檻。RealView MDK的μVision3工具可以幫您自動生成完善的啟動代碼，并提供圖形化的窗口，隨您輕松修改。無論對于初學者還是有經驗的開發工程師，都能大大節省時間，提高開發效率。
軟件模擬器，完全脫離硬件的軟件開發過程
RealView MDK的設備模擬器可以仿真整個目標硬件，包括快速指令集仿真、外部信號和I/O仿真、中斷過程仿真、片內所有外圍設備仿真等。開發工程師在無硬件的情況下即可開始軟件開發和調試，使軟硬件開發同步進行，大大縮短開發周期。而一般的ARM開發工具僅提供指令集模擬器，只能支持ARM內核模擬調試。
性能分析器，看得更遠、看得更細、看得更清
RealView MDK的性能分析器好比哈雷望遠鏡，讓您看得更遠和更準，它輔助您查看代碼覆蓋情況，程序運行時間，函數調用次數等高端控制功能，指導您輕松的進行代碼優化，成為嵌入式開發高手。通常這些功能只有價值數千美元的昂貴的Trace工具才能提供。
Cortex-M3支持
RealView MDK支持的Cortex-M3核是ARM公司最新推出的針對微控制器應用的內核，它提供業界領先的高性能和低成本的解決方案，未來幾年將成為MCU應用的熱點和主流。目前國內只有ARM公司的MDK和RVDS開發工具可以支持Cortex-M3芯片的應用開發。
業界最優秀的ARM編譯器——RealView 編譯器，代碼更小，性能更高
RealView MDK的RealView編譯器與ADS 1.2比較：
代碼密度：比ADS 1.2編譯的代碼尺寸小10%；
代碼性能：比ADS 1.2編譯的代碼性能高20%。
可以到KEIL的官方下載RealView MDK 下載的版本是試用版的有32K的代碼限制可以在網上找個注冊機，好像3.x的注冊機就行。
2.關于Jlink
Jlink是SEGGER公司為支持仿真ARM內核芯片推出的JTAG仿真器。配合IAR EWARM，ADS，KELL，WINARM，RealView等集成開發環境支持所有ARM7/ARM9內核芯片的仿真，通過RDI接口和各集成開發環境無縫連接，操作方便，簡單易學，是學習開發ARM的最實用的開發工具。關于Jlink的特性可以參考SEGGER的官方介紹SEGGER
3.創建跑馬燈工程
我的第一個程序就是點燈了，呵呵！

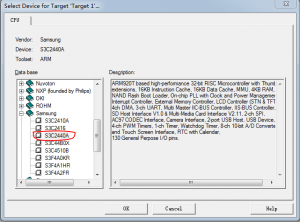

打開 Keil uVision4然后新建一個工程tq2440,然后選擇CPU類型，這里選tq2440所使用的s3c2440a

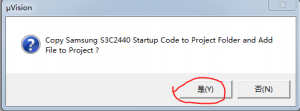

確定后會提示是否添加s3c2440的啟動代碼到工程（這是RealView MDK 相對是ads1.2的一個特點它會自動生成相應CPU的啟動代碼，而且配置啟動代碼也很方便后面會講到。）這里選是
這時候工程就建好了，啟動代碼也有了，下面就看一下這個啟動代碼

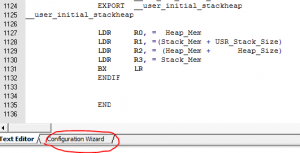

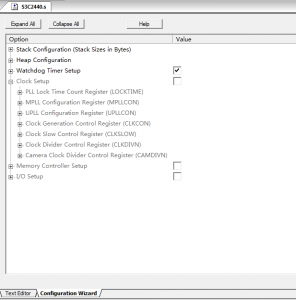

啟動代碼還不少啊，有1000多行，不要害怕其實代碼并不多，你可以仔細看一下，有一多半都是注釋，而且不用手動更改代碼就能實現啟動代碼的配置，點上圖中紅色部分的Configuration Wizard就可以圖形方式對啟動代碼進行配置
比如要配置看門狗定時器就可以選中Watchdog Time Setup，點開它左邊的加號可以進行詳細的設置，這里圖省事把所有對鉤都點上。好了啟動代碼也配置好了，下面添加led點燈程序，在工程的目錄下新建一個main.c文件然后把它添加到工程的源文件中來然后把下面的代碼添加到main.c文件中
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 |
//定義PORTB的控制寄存器地址 #define GPBCON (*(volatile unsigned *) 0x56000010) #define GPBDAT (*(volatile unsigned *) 0x56000014) #define GPBUP (*(volatile unsigned *) 0x56000018) void delay() { int i, j; for(i = 0; i < 10000; i ++) for(j = 0; j < 50; j ++); } int main() { GPBCON = 0x155555;//配置protB的所有引腳為輸出 while(1) { //點亮第一個小燈 GPBDAT |= 0x1E0; GPBDAT &= 0x1C0; delay(); //點亮第二個小燈 GPBDAT |= 0x1E0; GPBDAT &= 0x1A0; delay(); //點亮第三個小燈 GPBDAT |= 0x1E0; GPBDAT &= 0x160; delay(); //點亮第四個小燈 GPBDAT |= 0x1E0; GPBDAT &= 0x0E0; delay(); } return 0; } |
好了，代碼都全了，下面配置編譯和連接選項，選擇工程屬性

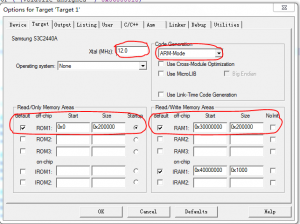

然后選Target選項按下圖設置

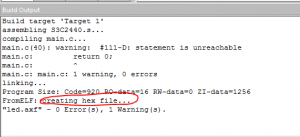

在Output選項中選上Create HEX File就行了，其它的選項先不用管，然后按F7試著Build下，查看輸出信息，已經成功了只有一個Warning不能管它。
從上圖可以看到hex文件已經生成了，還說明了代碼大小為920字節,只讀數據為16字節,可讀寫數據為0，ZI數據為1256字節。

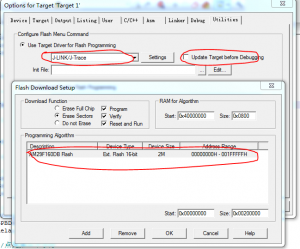

好，下面就把它燒到開發板中。還需要配置一下燒寫選項，還是選擇工程屬性然后選Utilities選項然后在燒寫選項中選J-LINK/J-Trace,然后去掉Update Target before Debugging選項，最后點Settings添加燒寫算法，這里沒有針對norflash EN29LV160AB的算法，選一個相近是AM29F160DBFlash,但是這個算法只能燒寫不能擦除（有興趣的話可以自己寫一個燒寫算法）。
好了萬事具備只欠JLINK了，不過在燒寫之前請確認你已經安裝了JLINK的驅動，JLINK的驅動可以到SEGGER官方下載Software and documentation pack V4.14b ，驅動安裝好了以后接上開發板，然后在把開發板的啟動方式改為從norflash啟動，然后啟動開發板，最后點Download，如果沒有意外的話，你就可以看到led的開始閃了。
4.RAM調試跑馬燈程序

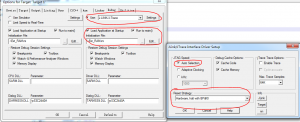

光能下載可不行，最主要的是能調試.其實RealView MDK的高度功能要比ads1.2好用的多。打開工程屬性先Debug選項然后選擇Use J-LINK/J-Trace,然后點Settings,在其中選擇JTAG Speed為Auto Selection,先擇Reset Strategy為Hardware,halt with BP@0。最后選上Run to main(),這樣在調試的時候會自動停到main函數入口。此外不需要一個調試初始化文件，這個文件不用寫，可以在RealView MDK的例子中找到它，比如在我機子上是D:\Tool\Electronic\RealViewMdk\ARM\Boards\Samsung\S3C2440\RTX_Blinky下的Ext_ARM.ini，把它拷到工程目錄下然后在Initialization File中選擇它就OK了。
還有一個地方得改就是程序的內存地址，開始燒寫flash的時候用的是起始地址為0大小2M的設置，而這個地址0對應的正好是norflash的地址。而現在調試的時候是直接把代碼載入到內存（也就是sdram)中，在s3c2440上它對就的地址是0×30000000所以要把ROM的起始地址改為0×3000000,相應的RAM起始地址改為0×30200000,大小不變。

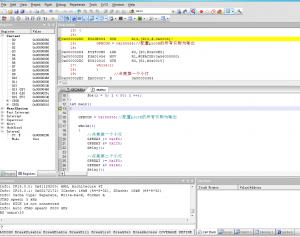

好了，調試選項都設置好了，開始調試，如果沒有意外的話會出現下面所示
可以看到它的調試環境很友好，很像vs之類的，(熟悉51的同志們一定不陌生啦)，左邊是各個寄存器的值右上是匯編代碼，下面是對應源碼當前指針停在main中，可以單步調試，還可以下斷點。還可以查看內存之類的信息等。
如果沒有JLINK還可以用RealView MDK自帶的仿真器方法是在Debug選項中選擇Use Simulator選項就可以了。如果出現了*** error 65: access violation at 0×53000008 : no ‘write’ permission類似這樣的的錯誤，可以試著去掉啟動代碼中的看門狗和時鐘的設置。
