/*課程設計終于弄完了，總想共享一下源代碼，*/
/*遂在51hei上貼出來，大家看有什么問題吧~如果哪里寫得不好還請眾親們指出哦~*/

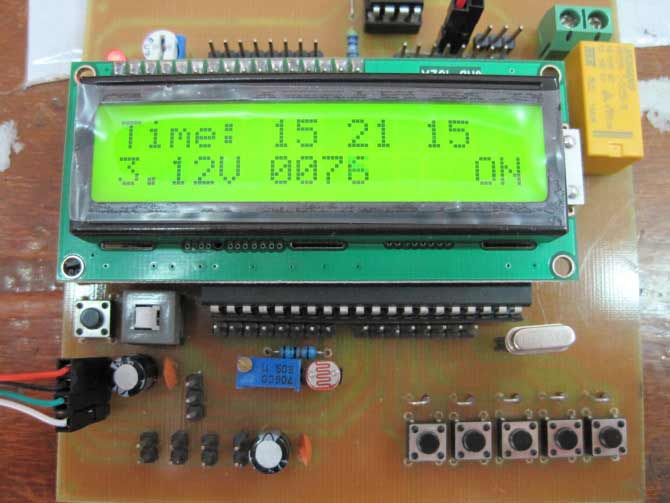

/*---附：實物圖--*/
/*===Chip:STC12C5A32S2======================*/ /*===Software:Keil 4 C51========================*/ /*===Author:梁鵬===================================*/ /*===Organization:廣西民族大學07自動化===========*/ /*===Date:2010年05月26日======================*/ /*===Version:1.0===============================*/ /*===聲明：本程序?qū)僭瓌?chuàng)作品，僅供學習交流，不得用于 商業用途，如需轉載，請注明出處，謝謝合作！======*/ /*--------文件名：Supper_clock.C-----------*/ #include#include #include #include #include #include #include #define KEY_PORT P3 //按鍵端口 sbit MODE_KEY=KEY_PORT^3; //模式選擇鍵 sbit HOU_KEY=KEY_PORT^4; //時增一鍵 sbit MIN_KEY=KEY_PORT^5; //分增一鍵 sbit CLKON_KEY=KEY_PORT^6; //鬧鐘ON/OFF控制鍵 sbit BUZ_OUT=P2^3; //蜂鳴器輸出口 sbit DS18B20_PORT=P2^2; //DS18B20數據接口 sbit LAMP_PORT=P2^1; //繼電器控制口 /*=========子函數的聲明==============*/ void init(); //系統初始化 void display_time(); //顯示時間的子函數 void display_clk(); //顯示鬧鐘的子函數 void judge(); //判斷秒增量是否大于限定值 void clk_judge(); //檢測是否到達鬧鈴時間 void beep(); //蜂鳴器響子函數 void buzzer(); //鬧鈴響子函數 void get_adc_data(); //AD采樣數據及處理子函數 void serial_judge(); //串口數據處理子函數 //void delay_ms(uint); //MS級延時子程序 /*==========變量的聲明===============*/ bit pause_flags=0,clk_flags=0,clk_on=0,clk_on_or_off=1,flash_flags=0; bit clk1_off=0,clk2_off=0,clk3_off=1; //各鬧鐘是否開啟的變量 bit serial_finish=0; //串口接收結束標志位 uchar com_send,com_get; //串口通信相關變量 uchar hour,min,sec; //時間變量 uchar dis_hour_clk,dis_min_clk; //用于顯示鬧鐘時間的變量 uchar hour_clk1,min_clk1; //鬧鐘1有關變量 uchar hour_clk2,min_clk2; //鬧鐘2有關變量 uchar hour_clk3,min_clk3; //鬧鐘3有關變量 uchar mode_flags; //狀態標志位 uint ovf_cnt=0; //定時中斷次數紀錄 uchar first_on_flags=0; //掉電保存變量 uint ad_data_channal7; //ADC采樣數據1 uint ad_data_channal6; //ADC采樣數據2 float vol_data,vol_data1; //采樣電壓值轉換 uchar send_temp[10],send_i_cnt; //發送緩沖 /*===================================*/ /*************************************/ /*************************************/ void main() { init(); //程序初始化 LCD_init(); //1602初始化 init_24c02(); //24C02掉電保存初始化 serial_port_init(); //串行通信初始化 first_on_flags=read_add_24c02(2); beep(); if(first_on_flags!=33){ //首次上電，寫首次上電標記 write_add_24c02(2,33); } else{ hour =read_add_24c02(3); min =read_add_24c02(4); hour_clk1 =read_add_24c02(5); min_clk1 =read_add_24c02(6); hour_clk2 =read_add_24c02(7); min_clk2 =read_add_24c02(8); hour_clk3 =read_add_24c02(9); min_clk3 =read_add_24c02(10); clk1_off =read_add_24c02(11); clk2_off =read_add_24c02(12); clk3_off =read_add_24c02(13); } while(1) { get_adc_data(); //獲取AD值 display_time(); //時間顯示 judge(); } } /*************************************/ /*************************************/ void init() { hour=6;min=29;sec=55; //初始化系統時間 hour_clk1=6;min_clk1=30; //初始化系統時鐘 hour_clk2=6;min_clk2=31; hour_clk3=6;min_clk3=32; AURX1|=0x04; //AD轉換結果存儲格式控制 P1ASF=1<<7; //模擬通道選擇 P1ASF=1<<6; BUZ_OUT=1; //蜂鳴器不響 LAMP_PORT=0; //繼電器不吸合 P0=255; //LCD數據口狀態初始化 TCON|=0x01; //INT0下降沿觸發 EX0=1; //外部中斷0中斷允許 INT0=1; //P3.2置位 TMOD|=0x02; //定時器0工作在方式1 TH0=5; //250us計數初值高八位 TL0=5; //250us計數初值低八位 ET0=1; //定時器0中斷允許 EA=1; //全局中斷允許 TR0=1; //定時器0開啟 } /**************************/ void display_time() { Locate(1,1); if((mode_flags==1)&&flash_flags) LCD_str_(" "); else LCD_str_("Time: "); //調整模式下，“Time：”閃爍 LCD_2char(hour); //顯示時 if(flash_flags&&(!pause_flags)) LCD_char(' '); else LCD_char(':'); //非暫停模式下，“：”閃爍 LCD_2char(min); //顯示分 if(flash_flags&&(!pause_flags)) LCD_char(' '); else LCD_char(':'); LCD_2char(sec); //顯示秒 LCD_str_(" "); if(mode_flags>0){display_clk();} //暫停時，顯示鬧鐘 else{ Locate(2,1); LCD_float_(vol_data,2); LCD_str_("V "); LCD_4char(ad_data_channal7); LCD_str_(" "); Locate(2,13); if(!clk_on_or_off)LCD_str_(" ON"); //全局顯示鬧鐘的ON/OFF else LCD_str_(" OFF"); } } void display_clk() { Locate(2,1); if(flash_flags&&(mode_flags>1))LCD_str_(" ");//調整模式下，“Clkx：”閃爍 else{ if(mode_flags>0&&mode_flags<3) {LCD_str_("Clk1: ");dis_hour_clk=hour_clk1;dis_min_clk=min_clk1;} if(mode_flags==3) {LCD_str_("Clk2: ");dis_hour_clk=hour_clk2;dis_min_clk=min_clk2;} if(mode_flags==4) {LCD_str_("Clk3: ");dis_hour_clk=hour_clk3;dis_min_clk=min_clk3;} }//根據不同的狀態，顯示不同的鬧鐘時間 LCD_2char(dis_hour_clk); LCD_char(':'); LCD_2char(dis_min_clk); LCD_str_(" "); Locate(2,13); if(mode_flags<2){ //調整時間的模式下，全局顯示鬧鐘的開或者關 if(!clk_on_or_off)LCD_str_(" ON"); else LCD_str_(" OFF"); } /*根據不同調鬧和開關狀態顯示指定鬧鐘的開關*/ if( (mode_flags==2&&!clk1_off)|| (mode_flags==3&&!clk2_off)|| (mode_flags==4&&!clk3_off)) LCD_str_(" ON"); else LCD_str_(" OFF"); } /**************************/ void judge() { if(sec>=60){ //秒增量是否超過限定的判斷 sec=0; if(++min>=60){ min=0; if(++hour>=24)hour=0; } } if(mode_flags<1) {pause_flags=0;} //是否暫停的判斷 else {pause_flags=1;} /*以下為時限判斷*/ if(hour>23)hour=0; //調整時增量是否超限的判斷 if(min>59)min=0; if(hour_clk1>23) hour_clk1=0; if(min_clk1>59) min_clk1=0; if(hour_clk2>23) hour_clk2=0; if(min_clk2>59) min_clk2=0; if(hour_clk3>23) hour_clk3=0; if(min_clk3>59) min_clk3=0; /*以上為時限判斷*/ /*鬧鈴是否開啟判斷*/ if(!clk1_off||!clk2_off||!clk3_off) clk_on_or_off=0; else clk_on_or_off=1; /*蜂鳴器是否響判斷*/ if(!pause_flags&&!clk_on_or_off){clk_judge();} //非暫停模式下，鬧鐘打開情況下，檢測鬧鐘 if (!clk_flags) //使用clk_flags和clk_on檢測是否鬧鈴 { if(((hour!=hour_clk1)||(min!=min_clk1))&& ((hour!=hour_clk2)||(min!=min_clk2))&& ((hour!=hour_clk3)||(min!=min_clk3)))clk_flags=1;clk_on=0;BUZ_OUT=1; } else { if(clk_on){buzzer();BUZ_OUT=1;}} //滿足鬧鈴響所需的所有條件，發出鬧鈴聲 /*以下為EEPROM操作*/ if(sec==5){//一分鐘存一次 write_add_24c02(3,hour); LCD_delay(100); write_add_24c02(4,min); LCD_delay(100); write_add_24c02(5,hour_clk1);LCD_delay(100); write_add_24c02(6,min_clk1);LCD_delay(100); write_add_24c02(7,hour_clk2);LCD_delay(100); write_add_24c02(8,min_clk2);LCD_delay(100); write_add_24c02(9,hour_clk3);LCD_delay(100); write_add_24c02(10,min_clk3);LCD_delay(100); write_add_24c02(11,clk1_off);LCD_delay(100); write_add_24c02(12,clk2_off);LCD_delay(100); write_add_24c02(13,clk3_off);LCD_delay(100); } /*以下為串口接收完成處理*/ if(serial_finish){ serial_judge(); //串口數據處理 serial_finish=0; //清0接收結束標志 } } void clk_judge() { if(((hour==hour_clk1)&&(min==min_clk1)&&!clk1_off)|| ((hour==hour_clk2)&&(min==min_clk2)&&!clk2_off)|| ((hour==hour_clk3)&&(min==min_clk3)&&!clk3_off))clk_on=1; else{clk_on=0;} } void beep() { uchar beep_cnt; for(beep_cnt=0;beep_cnt<60;beep_cnt++){ BUZ_OUT=0; LCD_delay(2); BUZ_OUT=1; //確保每次鬧鈴結束后蜂鳴器不響 LCD_delay(1); } } void buzzer() { uchar i; for(i=0;i<2;i++){ beep(); LCD_delay(500); } } /**************************/ void INT0_isr() interrupt 0 { LCD_delay(30); if(!INT0){ beep(); if(!MODE_KEY){ /*MODE_KEY*/ if(++mode_flags>=5){ pause_flags=0; mode_flags=0; flash_flags=0; } } if(!HOU_KEY){ /*HOU_KEY*/ if(mode_flags==1){++hour;} if(mode_flags==2){++hour_clk1;} if(mode_flags==3){++hour_clk2;} if(mode_flags==4){++hour_clk3;} } if(!MIN_KEY){ /*MIN_KEY*/ if(mode_flags==1){++min;} if(mode_flags==2){++min_clk1;} if(mode_flags==3){++min_clk2;} if(mode_flags==4){++min_clk3;} } if(!CLKON_KEY){ if(mode_flags==2)clk1_off=~clk1_off; if(mode_flags==3)clk2_off=~clk2_off; if(mode_flags==4)clk3_off=~clk3_off; } clk_flags=0; /*鬧鐘發生時，按下任意鍵停止*/ } INT0=1; } //================================ void timer0_ovf_isr() interrupt 1 { if(ovf_cnt==1846)flash_flags=~flash_flags; if(++ovf_cnt==3691){ //12MHZ自動重載4000次為1s，11.071692HZ下為3691 ovf_cnt=0; if(!pause_flags)sec++; //非暫停模式下，秒增一 flash_flags=~flash_flags; } //每間隔半秒flash_flags取反一次 } //================================ void receive_uart() interrupt 4 { if(RI){ RI=0; com_get=SBUF; serial_finish=1; } else{ TI=0; } } //================================ void serial_judge() { switch(com_get){ case 0x31: Uart_send_int(hour,2); Uart_send_(':'); Uart_send_int(min,2); Uart_send_(':'); Uart_send_int(sec,2); Uart_send(" \n"); break; case 0x32: Uart_send("The brightness:"); Uart_send_flt(vol_data1,3); Uart_send("V \n"); break; case 0x33: Uart_send("The voltage:"); Uart_send_flt(vol_data,3); Uart_send("V \n"); break; case 0x34:LAMP_PORT=!LAMP_PORT;break; default : Uart_send("Command Error! \n"); Uart_send("1->To get the system time. \n"); Uart_send("2->To get the brightness. \n"); Uart_send("3->To get the voltage. \n"); Uart_send("4->To control the 220V light ON/OFF. \n\n"); } com_get=0; } //================================ void get_adc_data() { ad_data_channal7=ADC_GET(7); LCD_delay(1000); ad_data_channal6=ADC_GET(6); LCD_delay(1000); vol_data=(float)ad_data_channal6/1024; vol_data*=5.0; vol_data1=(float)ad_data_channal7/1024; vol_data1*=5.0; } //================================ /*void delay_ms(uint xms) { uint i,j; for(i=0;i< xms;i++) for(j=0;j< 990;j++); }*/ //================================
上面是主程序，已經調試通過，下面是部分.h文件，限于篇幅,完整的代碼大家可從下面的鏈接下載
http://www.zg4o1577.cn/ziliao/file/naozhong1602.rar , 只要更改一下端口便可適應于其他電路.
/*--------文件名：CLK_LCD1602.H-------*/
#ifndef _CLK_LCD1602_H_
#define _CLK_LCD1602_H_
#define uint unsigned int
#define uchar unsigned char
#define LCM_P P2 //LCD的控制端口
#define LCM_DATA P0 //LCD的數據口
#define LCM_RS_0 LCM_P&=~(1<<5)
#define LCM_RS_1 LCM_P|= 1<<5
#define LCM_RW_0 LCM_P&=~(1<<6)
#define LCM_RW_1 LCM_P|= 1<<6
#define LCM_EN_0 LCM_P&=~(1<<7)
#define LCM_EN_1 LCM_P|= 1<<7
/*========================================*/
#define LCD_str(x,y,s) Locate(x,y);LCD_str_(s);
#define LCD_float(x,y,flt) Locate(x,y);LCD_float_(flt);
/*========================================*/
void LCD_init(); //LCM1602的初始化函數，在使用1602之前都必須調用
void Locate(uchar,uchar); //顯示定位函數
void LCD_half(uchar); //送半字節函數
void LCD_char(uchar); //寫一個字符函數
void LCD_2char(uchar); //顯示兩個字符
void LCD_4char(uint); //顯示四個字符
void LCD_cmd(uchar); //寫命令函數
void LCD_str_(uchar str[]); //寫字符串?dāng)?shù)據函數
void LCD_float_(float,uchar); //寫浮點數據函數
void LCD_delay(uint); //延時子函數
/******************************************/
/*-函數功能：液晶使用初始化---------------*/
/*-入口參數：無*/
/******************************************/
void LCD_init()
{
LCD_cmd(0x01);
LCD_delay(10);
LCD_cmd(0x28); //4位數據、雙行顯示、5*7(0x38為八位)
LCM_EN_1;_nop_();_nop_();_nop_();
LCM_EN_0; /*此處必須加上這兩句*/
LCD_delay(10);
LCD_cmd(0x28);
LCD_cmd(0x06);
LCD_cmd(0x0c);
LCD_cmd(0x01);
LCD_delay(10);
}
/******************************************/
/*-函數功能：顯示數據定位函數-------------*/
/*-入口參數：行坐標x、列坐標y-------------*/
/******************************************/
void Locate(uchar x,uchar y)
{
x&=0x01;
LCD_cmd((x==0)?(y+0xbf):(y+0x7f));
}
/******************************************/
/*-函數功能：送半字節函數-----------------*/
/*-入口參數：要寫到液晶指令或數據寄存器的-*/
/* 字節的高四位或低四位---------*/
/******************************************/
void LCD_half(uchar dataw_)
{
LCM_DATA=(LCM_DATA&0x0f)|(dataw_);
LCM_EN_1;_nop_();_nop_();_nop_();
LCM_EN_0;
LCD_delay(1);//實際使用中加上10ms的延時
}
/******************************************/
/*-函數功能：寫一位數據函數---------------*/
/*-入口參數：數據內容---------------------*/
/******************************************/
void LCD_char(uchar dataw)
{
LCM_RS_1;LCM_RW_0;LCM_EN_0;_nop_();
LCD_half(dataw&0xf0);
LCD_half(dataw<<4);
}
/*========================================*/
void LCD_cmd(uchar cmd)
{
LCM_RS_0;LCM_RW_0;LCM_EN_0;_nop_();
LCD_half(cmd&0xf0);
LCD_half(cmd<<4);
}
/*========================================*/
void LCD_str_(uchar *str)
{
while(*str)LCD_char(*str++);
}
/*========================================*/
void LCD_2char(uchar num_2)
{
uchar num_temp;
num_temp=num_2/10;
LCD_char(num_temp+0x30);
num_temp=num_2%10;
LCD_char(num_temp+0x30);
}
void LCD_4char(uint num_4)
{
uint num_tmp;
num_tmp=num_4/1000;
LCD_char(num_tmp+0x30);
num_tmp=num_4/100;
num_tmp=num_tmp%10;
LCD_char(num_tmp+0x30);
num_tmp=num_4/10;
num_tmp=num_tmp%10;
LCD_char(num_tmp+0x30);
num_tmp=num_4%10;
LCD_char(num_tmp+0x30);
}
/*========================================*/
void LCD_float_(float flt,uchar n)
{
uchar counter=0,num_str[10],neg_flags=0,n_;
long int num;
n_=n;
while(n_){n_--;flt*=10;}
num=flt;
if(!num)num_str[counter++]=0x30;
if(num<0){num=-num,neg_flags=1;}
while(num!=0)
{
num_str[counter++]=num%10+0x30;
num/=10;
if(counter==n)num_str[counter++]='.';
}
if(neg_flags){num_str[counter++]='-';}
while(counter--)(LCD_char(num_str[counter]));
}
/*========================================*/
void LCD_delay(uint xus)
{
uint i=0,j=0;
for(i=0;i< xus;i++)
for(j=0;j< 123;j++);
}
/*========================================*/
#endif
/*----------文件名：SERIAL_UART.H-------------*/
#ifndef _SERIAL_UART_H_
#define _SERIAL_UART_H_
#define uint unsigned int
#define uchar unsigned char
#define Fosc 11059200
#define Baud 9600
#define Reload (256-((2*Fosc)/12/32/Baud)) //SMOD==1
//#define Reload (256-(Fosc/12/32/Baud)) //SMOD==0
sfr AUXR = 0x8e;
sfr AUXR1 = 0xA2;
sfr BRT = 0x9c; //獨立波特率發生器重裝載寄存器
void serial_port_init();
void Uart_send_(uchar);
void Uart_send(uchar *);
void Uart_send_int(int,uchar);
/*=================================*/
void serial_port_init()
{
SCON=0x50; //串口控制第七第六方式控制，第四位允許接收
PCON|=0x80; //第七位SMOD
AUXR=0x11; //第四位置位允許獨立波特率發生器運行
BRT=Reload; //獨立波特率發生器賦值
AUXR1=0x80; //選擇串口位置
ES=1; //允許串口中斷
// EA=1; //允許全局中斷
}
/*========================================*/
void Uart_send(uchar *str)
{
while(*str)Uart_send_(*str++);
}
/*========================================*/
void Uart_send_int(int num_send,uchar n_cnt)
{
uchar num_str[7],num_cnt=0,neg_flags=0;
if(num_send<0){num_send=-num_send;neg_flags=1;}
do{
num_str[num_cnt++]=num_send%10+0x30;
num_send/=10;
}while(num_send);
while(num_cnt< n_cnt)num_str[num_cnt++]=0x30;
if(neg_flags)num_str[num_cnt++]='-';
while(num_cnt--)Uart_send_(num_str[num_cnt]);
}
/*========================================*/
void Uart_send_flt(float flt,uchar n)
{
long int num;
uchar counter=0,num_str[10],n_temp;
bit small_1=0,neg_flags=0;
n_temp=n;
if(flt< 1.0)small_1=1;
while(n_temp){n_temp--;flt*=10;}
num=flt;
if(num< 0){num=-num,neg_flags=1;}
do{
num_str[counter++]=num%10+0x30;
num/=10;
if(counter==n)num_str[counter++]='.';
}while(num!=0);
if(small_1)num_str[counter++]=0x30;
if(neg_flags){num_str[counter++]='-';}
while(counter--)(Uart_send_(num_str[counter]));
}
/*========================================*/
void Uart_send_(uchar dat)
{
ES=0;
TI=0;
SBUF=dat;
while(!TI);
TI=0;
ES=1;
}
/*========================================*/
#endif
