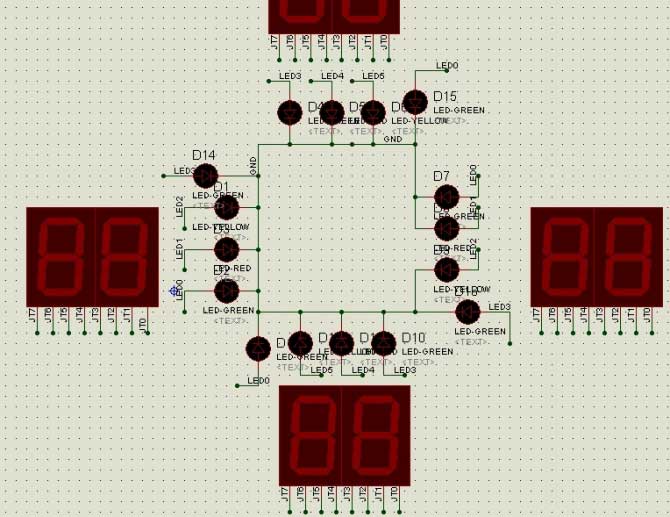

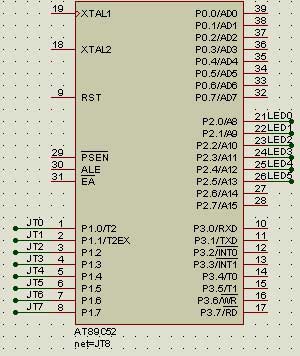

先上圖
/*
程序效果：單片機模擬控制交通燈程序，規則如下：當南北通車時，此時南北的綠燈亮，東西的紅燈亮，之后南北的綠燈閃爍3次，過后黃燈亮，延時片刻，轉東西綠燈亮同時南北紅燈亮，之后東西的綠燈閃爍3次，過后黃燈亮，延時片刻；數碼管顯示的值都同步，結束。全部代碼由http://www.zg4o1577.cn站長開發（由于站長對交通燈的規則不是特別了解，產生于事實沖突，敬請包涵）
*/
#include<reg52.h> //頭文件
#define uchar unsigned char//宏定義
#define uint unsigned int
uchar code table[]={0x00,0x01,0x02,0x03, //數碼管顯示的值
0x04,0x05,0x06,0x07,0x08,0x09,0x10,0x11,
0x12,0x13,0x14,0x15,0x16,0x17,0x18,0x19,
0x20,0x21,0x22,0x23,0x24,0x25,0x26,0x27,
0x28,0x29,0x30,0x31,0x32,0x33,0x34,0x35,
0x36,0x37,0x38,0x39,0x40,0x41,0x42,0x43,
0x44,0x45};
void delay(uint x)//延時子函數
{
uint i,j;
for(i=x;i>0;i--)
for(j=500;j>0;j--);
}
void main() //主函數
{
uchar i; //定義局部變量
P1=table[0]; //數碼管顯示0
delay(400); //延時一會兒，在此之前所有數碼管全為0，
while(1) //所有的交通燈都亮
{
for(i=0;i<45;i++) //南北通車較多，故延時較多
{
P2=0x0a; //南北綠燈亮，東西紅燈亮
P1=table[i];
delay(200);
}
for(i=0;i<3;i++) //南北綠燈閃爍3次，同時東西紅燈亮
{
P2=0x0a;
delay(200);
P2=0x02;
delay(200);
}
P2=0x22; //南北黃燈亮，同時東西紅燈亮
delay(600); //延時片刻
for(i=0;i<35;i++) //東西開始通車，由于車輛較少，故延時較少
{
P2=0x11; //南北的紅燈亮 ，東西的綠燈亮
P1=table[i];
delay(200);
}
for(i=0;i<3;i++) //東西的綠燈閃爍3次
{
P2=0x11;
delay(200);
P2=0x10;
delay(200);
}
P2=0x14; //東西的黃燈亮
delay(600); //延時片刻
}
}
