這是一個簡易的單片機試驗板，自己動手做制作，又增加了動手能力，又對電路有了認識，我以把需要的元件資料寫在下面，和大家分享，如果有不明白的地方，請上單片機論壇。本文的作者是的郭子瑜大俠,qq:122036711.
一、新單片機實驗板功能的說明：
P1口仍接8只LED，P3口仍接4只按鍵開關，P0口和P2口仍接2只LED數碼管，但改為由P0口直接驅動。與原板完全兼容。新增：MAX232，可與計算機進行串行通訊，將來會考慮加入MON51支持。24C類串行芯片插座，可以插入24CXXX類芯片，進行I2C程序實驗。增加X25045芯片插座，可以進行看門狗及3線制串行EEPROM的實驗，通過插針切換，也可不用25045作為復位芯片，而采用常規的阻容復位電路。音樂接口，可外接一個小喇叭，做單片機發聲實驗。。http://www.zg4o1577.cn的版主打算就用這塊板替代原實驗板，并用它為藍本編一些C語言講座。
二、單片機實驗板制作組裝說明：
1、元件值：
1）電阻：R1:15K，R2-R9:470毆姆，R10、R11:5K1，R12、R13:100K，R14:470毆姆; R15、R16、R17:5K1
說明：如果你采用電子設計工具的51EMB-32K作為你的學習工具，那么，將R5用2K替代。由于51EMB-32K設計時將P1。3與輸出端之間接了一個1K的電阻，如果直接用470毆姆的電阻接入的話，51EMB-32K將始終無法進入仿真狀態，除非你人為地將P13用導線直接接地，那太麻煩了。采用這種方法后，就可以按普通的方法使用51EMB-32K了。由此產生的不良影響是：接在P13上的LED的亮度低了，好在這不是什么大問題。如果是我裝出去的板子，由于采用的是高亮白發紅發光管，如果不太注意的話，還不太看得出來呢。
2）電容：E2、E3、E4、E5原來用22微法的電解，經實驗，市場上可以買到的幾種232芯片，都只要用104的磁片就可以正常使用了，所以這幾只電容請用104的磁片，體積盡量小些，特別是管腳間距要小一點。有一種市售的104的小磁片，體積很小，而管腳也很小，正好能放進去，很漂亮，只是比一般體積大一些的稍貴幾分錢一個。 E1：10微法，C6：1微法，E6：1000微法/16V。C5：0。01微法。 C1、C2：18到47P之間取值，常用27P左右的。C3、C4：104。
3）其它： S1-S4：小輕觸開關。D10、D11：1N4004。D1-D9：發光二極管，選用高亮白發紅的比較漂亮。Q1、Q2：8550 PNP型三極管，Q3：8050型三極管 LS1：蜂鳴器，可惜我怎么也找不到無源的了，所以只好空著，可以直接從LS1的兩個引腳上接兩根線，接個小揚聲器，做音響實驗。JP1-JP4跳線針。J3是電源引出端，我沒找到什么價廉的引線的東西，只好直接用線連了，很容易斷，用的時候要小心。X1：雙0。4英寸的共陽LED顯示器，買的時候注意對一下大小。J1：9芯插座，注意購買時買好一對。我裝在板上的是公的，這樣做電纜時，兩邊都是母的，就不會搞錯了。Y1：晶振，用11.0592M的，便于調試串口，最好是用臥式晶振，否則用單片機仿真器時，可能會礙事。
2、單片機實驗板制作注意事項：實驗板上還是有兩處有錯誤，就是E1和C6，正極標錯了，E1應當是正極在左邊，而C6應當是正極在上方。LED顯示器安裝時注意小數點在下（印制板上有一個小的白色小點，就是指小數點）。 安裝好后，除了JP1一定要插上短路子之外，其他各個都可以不插，到需要用的時候再插就行了，JP1插的時候要注意，短路子應當插在中間和靠左邊的插針上。
以上所說方向均以集成電路缺口朝上為正。
看完了本文希望你能成功的制作出一款屬于自己的單片機實驗板，記得有問題請來http://www.zg4o1577.cn/bbs/ 單片機論壇來，我們?yōu)槟鉀Q。

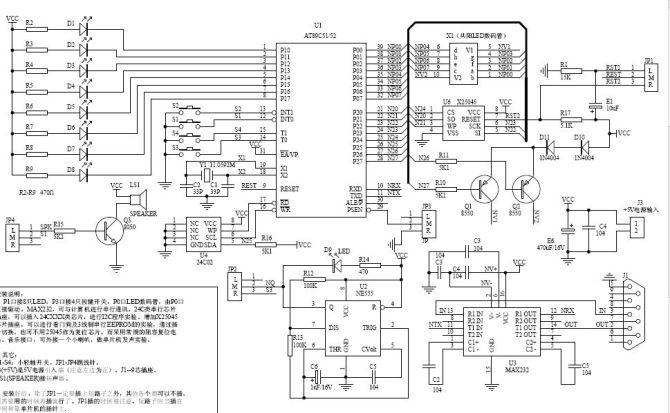

<單片機實驗板電路圖>
好了今天就寫到這里。
