一、工作原理
本編碼電子鎖電路設計由清零部分、解碼部分、振蕩部分、蜂鳴器輸出部分組成，清零部分由74LS00D、74LS74D 等組成，當J10合上時，清零部分將四組74LSD的清零端CLR提供高電平，電路進入清零狀態，當J10打開時，電路進入編碼輸入狀態。第一個觸發器D1接高電平，四個觸發器CLK分別接按鍵J2、J6、J8、J9，形成‘BFHI’編碼。當按下J2時，U1A的CLK電平由高變低，松手后，電平由低變高，形成上升沿觸發。D1輸出端Q1=1，依次按J6、J8、J9，會使D2=Q1=1，D3=Q2=1，D4=Q3=1，Q4=1，將鎖打開。若順序不對，鎖打不開的。U4B有三個輸入端，一個通過J10接地，第二個與按鍵J1，J3，J4，J5，J7相連，這些按鍵若有一個按下，都將使D1-D4四個觸發器置零，第三個經U10A，U10D及延時網絡R1，C2與U7A相連，鎖打開后，延時觸發器復位。延時時間長短取決于R1，C2的大小。NE555與R10，R11，C2，C3等組成脈沖波發生器，通過U10B，U10C給蜂鳴器輸出脈沖信號，以便發聲。
二、編碼電子鎖設計依據
74LS20是四輸入與非門，74LS00是兩輸入與非門。他們的邏輯關系都是有0出1，無0出0，所以利用74LS20和74LS00可以組成清零復位電路。555的引腳功能為：1腳接地；2腳稱為觸發輸入TR，低電平有效；6腳為閥值輸入端TH，高電平有效；4腳為總復位端MR，低平有效；7腳為放電端DIS；5腳為控制端UC；3腳為輸出端U0。利用時基集成塊NE555組成了脈沖振蕩電路。
74LS74的邏輯功能是：當預置端PR、輸入端D、清零端CLR均為高電平時，時鐘端CLK有上升沿到來時，均會觸發Q端輸出高電平，(注：http://www.zg4o1577.cn 頂部欄可查詢更多元件資料及具體應用) 利用這個功能可以設置編碼。
本電子鎖設計的proteus仿真電路下載 點這里
三、電路圖

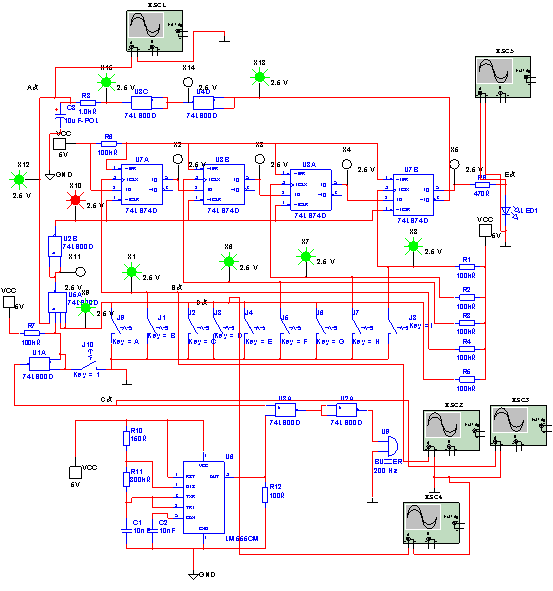

<編碼電子鎖電路圖>
四、驗證功能

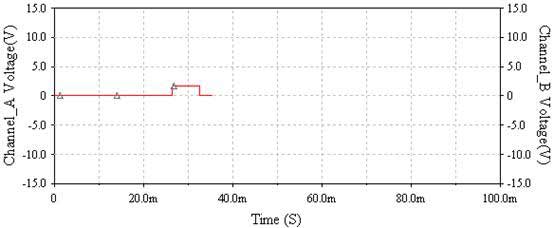

A點邏輯輸出波形

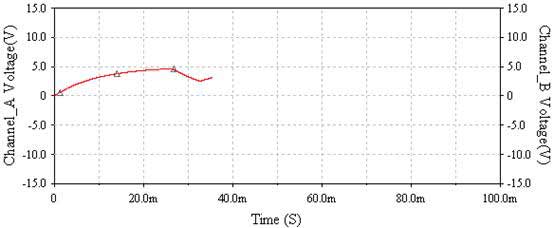

B點邏輯輸出波形

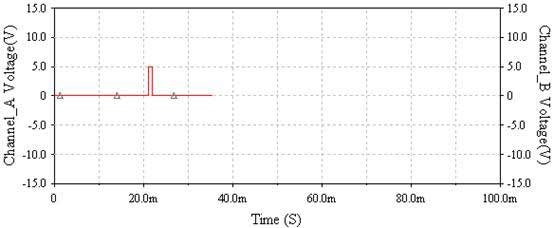

C點邏輯輸出波形

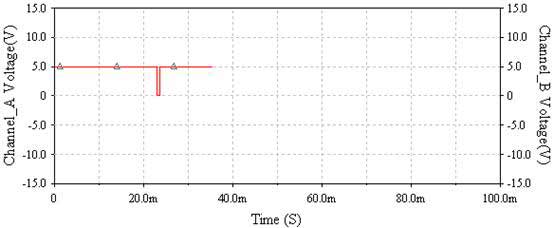

D點邏輯輸出波形

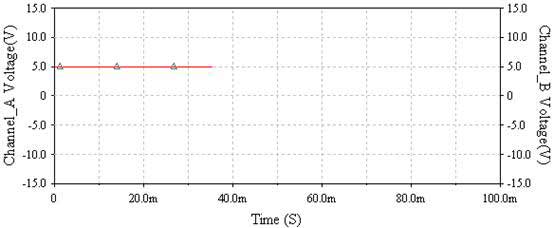

E點邏輯輸出波形
五、總結報告
1、本電路按要求輸入正確編碼（BFHI）后能夠解鎖。
2、按下解鎖鍵后輸入信號給74LS74解鎖
3、錯誤輸入不能解鎖。
4、解鎖后LED亮
5、按空格鍵蜂鳴器發出聲音。
