試驗任務：
如圖4.1.1所示：在單片機P1.0端口上接一個發光二極管L1，使L1在不停地一亮一滅形成閃爍燈狀態，一亮一滅的時間間隔為0.2秒。

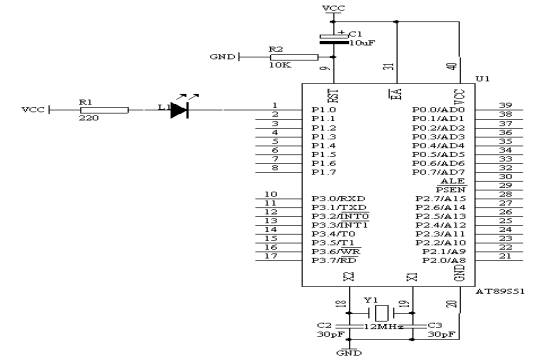

2． 電路原理圖
圖4.1.1
3． 系統板上硬件連線
把“單片機系統”區域中的P1.0端口用導線連接到“八路發光二極管指示模塊”區域中的L1端口上。
4． 程序設計內容
（1）． 延時程序的設計方法
作為單片機的指令的執行的時間是很短，數量大微秒級，因此，我們要求的閃爍時間間隔為0.2秒，相對于微秒來說，相差太大，所以我們在執行某一指令時，插入延時程序，來達到我們的要求，但這樣的延時程序是如何設計呢？下面具體介紹其原理：
如圖4.1.1所示的石英晶體為12MHz，因此，1個機器周期為1微
MOV R6,#20 2個 2
D1: MOV R7,#248 2個 2 2＋2×248＝498 20×
DJNZ R7,$ 2個 2×248 (498
DJNZ R6,D1 2個 2×20＝40 10002
因此，上面的延時程序時間為10.002ms。
由以上可知，當R6＝10、R7＝248時，延時5ms，R6＝20、R7＝248時，延時10ms,以此為基本的計時單位。如本實驗要求0.2秒＝200ms，10ms×R5＝200ms，則R5＝20，延時子程序如下：
DELAY: MOV R5,#20
D1: MOV R6,#20
D2: MOV R7,#248
DJNZ R7,$
DJNZ R6,D2
DJNZ R5,D1
RET
（2）． 輸出控制
如圖1所示，當P1.0端口輸出高電平，即P1.0＝1時，根據發光二極管的單向導電性可知，這時發光二極管L1熄滅；當P1.0端口輸出低電平，即P1.0＝0時，發光二極管L1亮；我們可以使用SETB P1.0指令使P1.0端口輸出高電平，使用CLR P1.0指令使P1.0端口輸出低電平。
5．

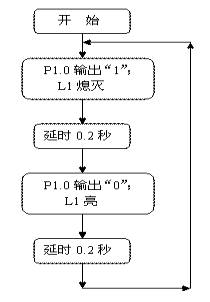

程序框圖
如圖4.1.2所示
圖4.1.2
6． 匯編源程序
ORG 0
START: CLR P1.0
LCALL DELAY
SETB P1.0
LCALL DELAY
LJMP START
DELAY: MOV R5,#20 ;延時子程序，延時0.2秒
D1: MOV R6,#20
D2: MOV R7,#248
DJNZ R7,$
DJNZ R6,D2
DJNZ R5,D1
RET
END
7． C語言源程序
#include <AT89X51.H>
sbit L1=P1^0;
void delay02s(void) //延時0.2秒子程序
{
unsigned char i,j,k;
for(i=20;i>0;i--)
for(j=20;j>0;j--)
for(k=248;k>0;k--);
}
void main(void)
{
while(1)
{
L1=0;
delay02s();
L1=1;
delay02s();
}
}
完畢！您現在會不會制作自己的閃爍燈了呢?轉載請保留版權http://www.zg4o1577.cn
