DIYer: MrMunki
制作時間: 1-2小時
制作難度: ★★☆☆☆
GEEK指數: ★★★☆☆
在推崇低碳節能科學環保的時代，我們隆重為您推薦這款史上最便宜的自發電式綠色環保準家用電器——“搖一搖”手電筒。一盒在手，不管你是都市夜歸人，還是宿舍拉閘限電的受害者，或者哪怕你只是想時不時地鍛煉一下臂肌，都不妨來試試“搖一搖”。
雙向電梯
1 工具和材料
2 制作磁鐵管
3 纏繞線圈
4 制作頂部
5 安裝開關
6 粘上開關
7 電路
8 焊接
9 加上盒子的頂部
10 完成效果
11 DIYer簽到處
1 工具和材料
評：本文轉自果殼網，看它的來源，也是從國外某網站翻譯過來的，不光對電子技術有一定要求，還要有一定的機械的功底，大家量力而行！
1 工具和材料
● 熱熔膠
● 環氧樹脂
○ 150英尺30計搪瓷涂層漆包線
○ 4 個1 / 8“稀土磁鐵
○ 4個整流二極管（IN4007 MIC）
○ 電阻（22歐姆）
○ 白色LED
○ 開關
○ 幾個小號充電電池
○ 圓珠筆
○ 2個塑料墊圈或裝飾物
○ 薄荷糖盒子
2 制作磁鐵管
2 制作磁鐵管
● 這部分其實可以用很多東西（比如硬紙片）做成。我用圓珠筆是因為我的磁鐵大小剛好與筆管適應。
● 把筆管切成比薄荷糖盒子的短一點的長度。找一些墊圈或塞子作為筆管底端的蓋，也可以用紙來做。我用的是一個用砂紙打磨過的塑料齒輪。
● 將4個磁鐵全部粘在一起，裝進管子里。粘住筆管底端的蓋子。小心蓋子的膠，不要讓磁鐵碰到膠水。
●第一步結果參照

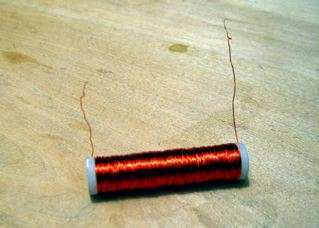

3 纏繞線圈
這個項目的原理就是法拉第發現的電磁感應定律：閉合電路的一部分導體在磁場中做切割磁感線運動，導體中就會產生電流。
● 在蓋子上鉆一個大小足夠使LED燈穿過的洞。
● 用熱熔膠把開關站在前面的薄片上。我還把導線粘在了適當?shù)牡胤剑贿^沒有拍照片。
3 纏繞線圈
● 在筆管底端的蓋子上刻出一個窄槽。
● 留3英寸導線掛在槽上，開始纏繞線圈。這是也許這個項目中最艱難的部分，我失敗了很多次。網上有超多關于怎么纏繞線圈的方法，但我給你的最好建議是，一定要慢！線圈纏繞的越整齊和緊密，效果就會越好。
● 纏繞結束后，在末尾處留三英寸導線。
4 制作頂部
● 揭下薄荷糖盒的標簽并去掉頂部。
● 從底部切下1 / 4英寸
● 留下1 / 8英寸的的邊緣。保留余料，后面有用~
5 安裝開關
● 從廢料上切下足夠多部分作為蓋子底下的小墊片兒，使它正好能填滿缺口形成一個水平面。
● 在薄片上剪出一個窄槽作為開關的滑動槽。
● 我用強力膠把這些小片粘在了相應的地方。
6 粘上開關
7 電路
● 這是電路圖。
● 搞定~這些全部都是手工焊接的，希望你們在做時會干凈利落些，別像我這樣弄得一團糟。
8 焊接
● 固定起來方便焊接。這個東西叫鯊魚夾，不知國內五金店有沒有賣，但飾品店賣發卡的部分有很好的替代品：）
● 脫光的電路，呵呵。
9 加上盒子的頂部
● 把盒蓋隨著電路一起滑進盒子。我想用環氧樹脂粘住頂部會好一些，你也可以用強力膠來粘。
● 最后我把盒子的里面涂成了白色，使他看起來干凈一點。
● 搖晃60秒，然后享受光明吧！
10 完成效果
