翻出N年前買的兩個USBASP，插到電腦上一點反應都沒有，提示“未知的USB設備”。摸索了幾天，成功救活了其中一個，現將過程記錄于下：

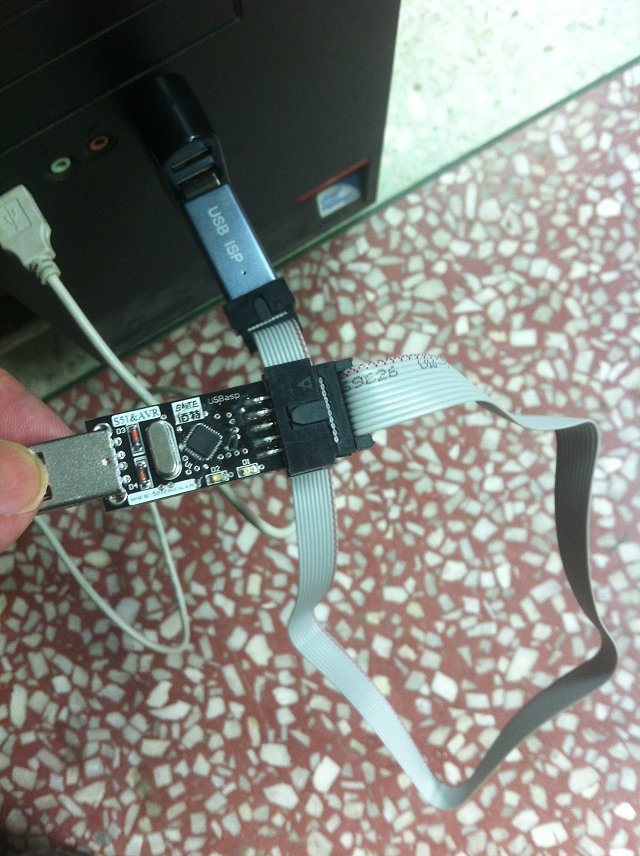

1、把一個USBASP連接到一個可以正常使用的USBASP上（這個周末專門跑城隍廟去搞了一個）

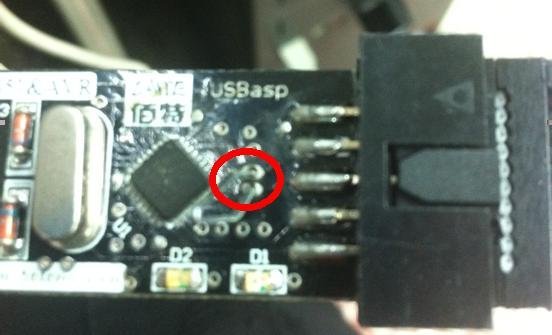

2、短接故障USBASP上的J2，進入自編程模式

3、連接一個有源晶振輸出到故障USBASP的XTAL1引腳

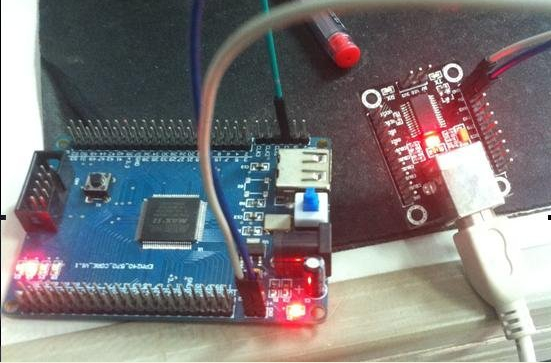

找了塊EPM240的板子（CPLD），從CLK0輸出晶振信號；旁邊的FT232RL小板子只是提供一個電源。

4、CPLD小板輸出的CLK0信號送到故障USBASP的XTAL1引腳

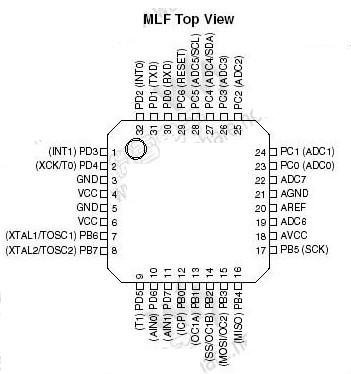

MLF32封裝的mega8 引腳圖

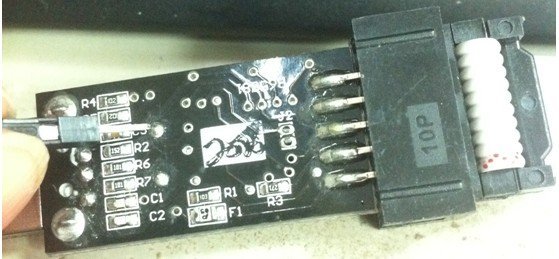

    實測XTAL1為C3右側的焊點，故障USBASP板上的晶振可以不用取下來。

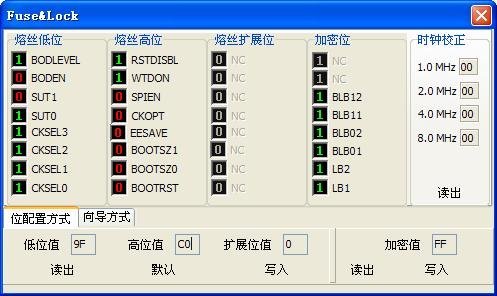

    5、在下載軟件里設置熔絲位

    Progisp 1.72 有效，2.0無法識別到我的山寨下載線，1.67不顯示下載線類型。

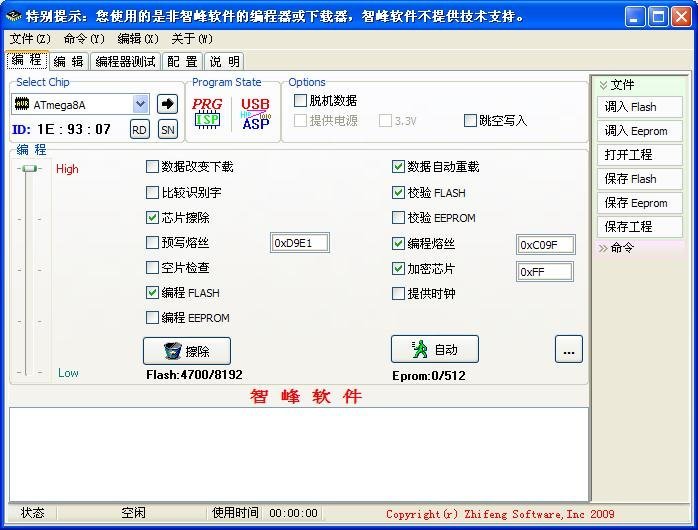

    6、設置好熔絲位后選擇“自動”，瞬間完成。

    不過這樣做把固件也擦除了，需要重新下載固件才能使用。在右側選擇“調入Flash”,選擇“usbasp.atmega8.2011-05-28.hex”即可。
