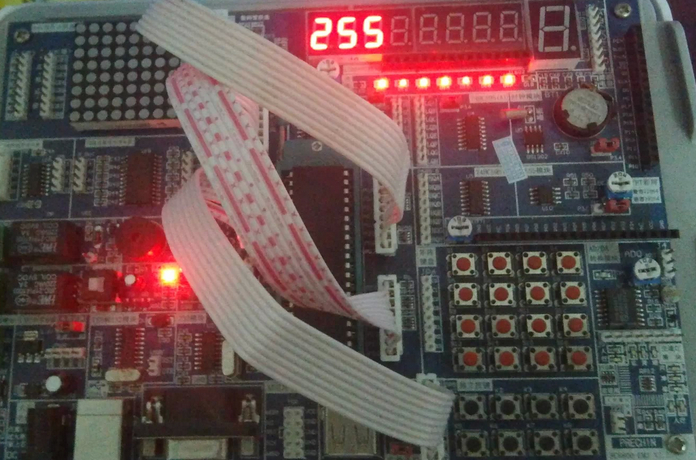

試驗效果如下：
.jpeg)
#include<reg51.h>
#define duan P0//段選
#define wei P2//位選
unsigned char code wei1[8] = {
0xfe,0xfd,0xfb,0xf7,0xef,0xdf,0xbf,0x7f};//位選控制 查表的方法控制
unsigned char code duan1[17] = {
0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,
0x7f,0x6f,0x77,0x7c,0x39,0x5e,0x79,0x71};//0、1、2、3、4、5、6、7、8、9、A、b、C、d、E、F的顯示碼
unsigned char ge;
unsigned int temp;
void keys(); //鍵盤掃描函數
void s(unsigned char xms); //延時函數
void DigDisplay(); //動態顯示函數
void main(void)
{
while(1)
{
DigDisplay();
keys();
}
}
void DigDisplay()
{
unsigned char i;
unsigned int j;
wei = wei1[i]; //發送位選
duan = duan1[ge]; //發送段碼
j = 10; //掃描間隔時間設定
while(j--);
duan = 0x00; //消隱
}
void s(unsigned char xms)
{
unsigned char x,y;
for(x=xms;x>0;x--)
for(y=110;y>0;y--);
}
void keys()
{
P1=0x7f;
temp=P1;
if(temp!=0x7f)
{
s(5);
temp=P1;
if(temp!=0x7f)
{
temp=temp&0x0f;
switch(temp)
{
case 0x07:ge=0;break;
case 0x0b:ge=1;break;
case 0x0d:ge=2;break;
case 0x0e:ge=3;break;
}
while(temp!=0x0f)
{
temp=P1;
temp=temp&0x0f;
DigDisplay();
}
}
}
P1=0xbf;
temp=P1;
if(temp!=0xbf)
{
s(5);
temp=P1;
if(temp!=0xbf)
{
temp=temp&0x0f;
switch(temp)
{
case 0x07:ge=4;break;
case 0x0b:ge=5;break;
case 0x0d:ge=6;break;
case 0x0e:ge=7;break;
}
while(temp!=0x0f)
{
temp=P1;
temp=temp&0x0f;
DigDisplay();
}
}
}
P1=0xdf;
temp=P1;
if(temp!=0xdf)
{
s(5);
temp=P1;
if(temp!=0xdf)
{
temp=temp&0x0f;
switch(temp)
{
case 0x07:ge=8;break;
case 0x0b:ge=9;break;
case 0x0d:ge=10;break;
case 0x0e:ge=11;break;
}
while(temp!=0x0f)
{
temp=P1;
temp=temp&0x0f;
DigDisplay();
}
}
}
P1=0xef;
temp=P1;
if(temp!=0xef)
{
s(5);
temp=P1;
if(temp!=0xef)
{
temp=temp&0x0f;
switch(temp)
{
case 0x07:ge=12;break;
case 0x0b:ge=13;break;
case 0x0d:ge=14;break;
case 0x0e:ge=15;break;
}
while(temp!=0x0f)
{
temp=P1;
temp=temp&0x0f;
DigDisplay();
}
}
}
}
