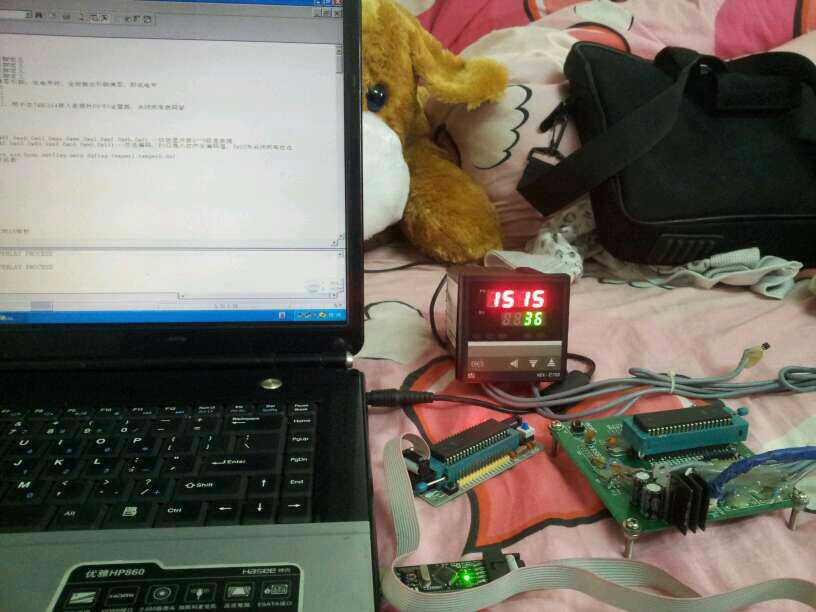

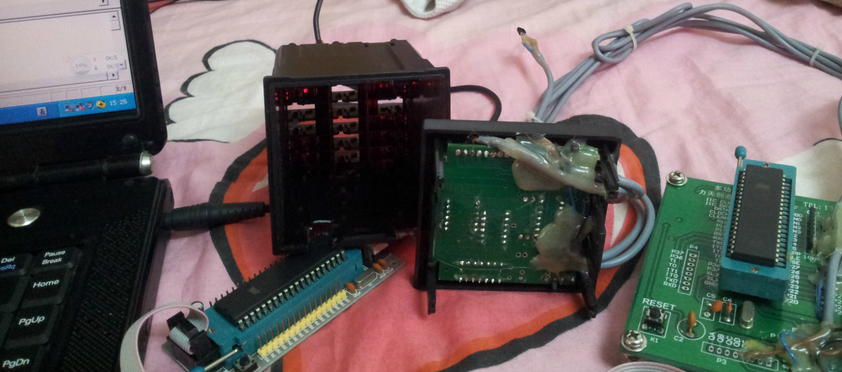

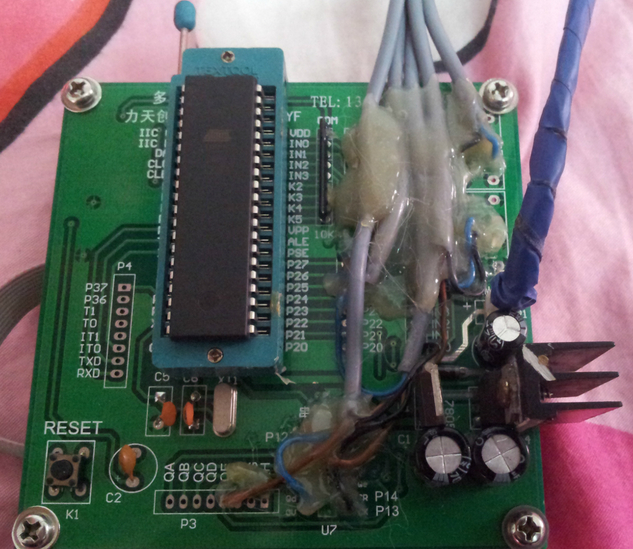

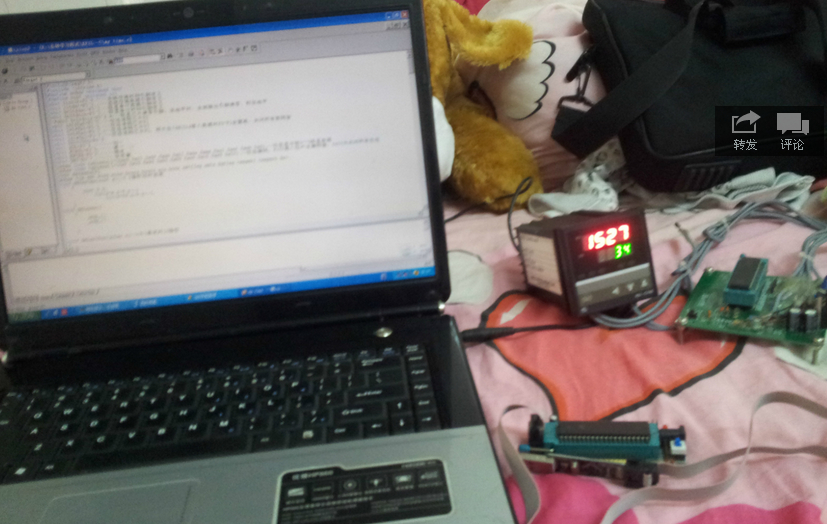

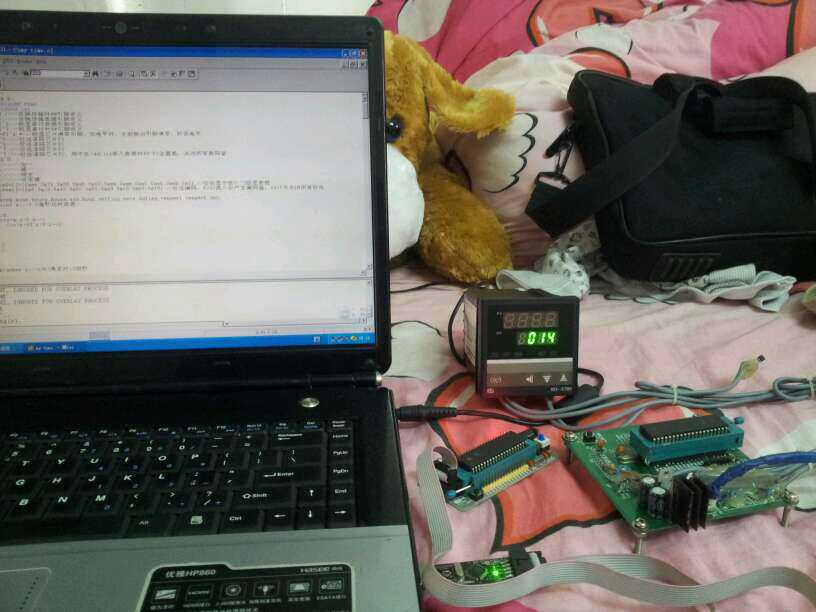

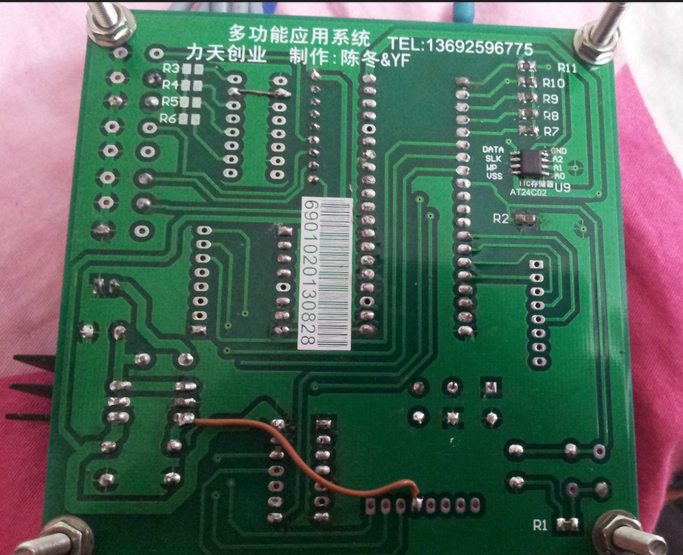

下面是實物圖：
.jpeg)
.jpeg)
電路圖很簡單我就不畫了 數碼管用74hc164串行轉并行芯片+74ls145這2個芯片驅動一個負責段選一個負責位選，具體看程序頂部的引腳定義.完整的keil工程文件下載地址: http://www.zg4o1577.cn/f/164smg.rar 下面是程序源碼.
#include<reg52.h>
#include <intrins.h>
#define uchar unsigned char
#define uint unsigned int
sbit iicclk=P1^0;////總線存儲時鐘引腳定義
sbit iicdat=P1^1;////總線存儲數據引腳定義
sbit hc164dat=P1^2;//段顯串行數據引腳定義
sbit hc164clk=P1^3;//段顯串行時鐘引腳定義
/*sbit hc164clr=P1^4;*///段顯芯片清零引腳，低電平時，全部輸出引腳清零，即低電平
sbit ls145p0=P1^5;///位選譯碼芯片P0
sbit ls145p1=P1^6;///位選譯碼芯片P1
sbit ls145p2=P1^7;///位選譯碼芯片P2
sbit ls145p3=P3^7;///位選譯碼芯片P2，用于在74HC164移入數據時P0~P3全置高，關閉所有數碼管
sbit DS1820DQ=P0^0;
sbit ADD=P0^4;///////加一
sbit MINUS=P0^5;/////減一
sbit ENTER=P0^6;/////確定
sbit SET=P0^7;///////設定鍵
uchar code tabledu[]={0xed,0x21,0x8f,0xab,0x63,0xea,0xee,0xa1,0xef,0xeb,0x0};//垃圾顯示板0~~9段顯數據
uchar code tablewe[]={0x0,0x20,0x40,0x60,0x80,0xa0,0xc0,0xe0,0x10};//位選編碼，P2口高八位產生編碼值，0x10為關閉所有位選
char dateshu[8];
uchar tim,sec,ming,mins,hourg,hours,min,hour,setflag,seta,dqflag,temperl,temperh,dat;
void delay1ms(uint x)//0.5毫秒延時函數
{
uint y,z;
for(y=x;y>0;y--)
for(z=60;z>0;z--);
}
void delayns()
{
_nop_();
_nop_();
}
void delay10us(uchar z)//z為3是定時10微秒
{
while(z)
z--;
}
void DelayX0us(uchar n)
{
while (n--)
{
_nop_();
_nop_();
}
}
void dqrsr()//1820初始化函數
{
dqflag=0;
DS1820DQ=1;
delayns();
DS1820DQ=0;
DelayX0us(48);//時序延時500US
DS1820DQ=1;
delay10us(6);//時序延時20us
if(DS1820DQ==0)dqflag=1;
DelayX0us(42);
}
void dqwrite(uchar a)
{
uchar i;
dqflag=0;
DS1820DQ=1; //to釋放總線
delayns();//時序延時
for(i=8;i>0;i--)//寫一個字節的數據
{
DS1820DQ=0;//總線置低
_nop_();
_nop_();
a=a>>1;//右移時，逸出位保存到CY中
DS1820DQ=CY;//發送送據
DelayX0us(6);//延時70us
DS1820DQ=1; //to釋放總線
}
}
uchar dqread(void)//1820讀函數
{
uchar i;
DS1820DQ=1; //to釋放總線
delayns();//時序延時
for(i=0;i<8;i++)
{
dat>>=1;
DS1820DQ=0;
_nop_();
_nop_();
DS1820DQ=1;
delayns();
if(DS1820DQ)dat|=0x80; //如果讀回的數據為1則作與處理移入DAT變量
DelayX0us(6);//延時70us
}
return dat;
}
void write164(uchar x)
{
uchar y;
hc164clk=0;//時鐘置低
_nop_();
_nop_();
for(y=0;y<8;y++)
{
hc164dat=(x&0x80);
delayns();
hc164clk=1;
delayns();
hc164clk=0;
delayns();
x<<=1;
}
}
void init()
{
P0=0xff;//輸入接口P0全置一，讓按鍵讀回輸入信息
P2=tablewe[8];//關閉所有數碼管的位選
hc164clk=0;//時鐘置低，以產生上升沿移入數據
IE=0X82; //EA=1開總中斷ET0=1定時器零中斷允許
TCON=0X10;//TR0=1定時零中斷啟動
TMOD=0X01;//M1M0=01 T0 工作方式1，16位定時器
TH0=(65636-50000)/256;
TL0=(65636-50000)%256;//50ms定時初值
DS1820DQ=1;
}
void iicstart()//暫未使用
{
}
void iicstop()//暫未使用
{
}
void display(uchar a,uchar b,uchar c,uchar d,uchar e,uchar f,uchar g,uchar h)//顯示函數
{
P2=tablewe[8];
write164(tabledu[a]);
P2=tablewe[0];
delay1ms(2);
P2=tablewe[8];
write164(tabledu[b]);
P2=tablewe[1];
delay1ms(2);
P2=tablewe[8];
write164(tabledu[c]);
P2=tablewe[2];
delay1ms(2);
P2=tablewe[8];
write164(tabledu[d]);
P2=tablewe[3];
delay1ms(2);
P2=tablewe[8];
write164(tabledu[e]);
P2=tablewe[4];
delay1ms(2);
P2=tablewe[8];
write164(tabledu[f]);
P2=tablewe[5];
delay1ms(2);
P2=tablewe[8];
write164(tabledu[g]);
P2=tablewe[6];
delay1ms(2);
P2=tablewe[8];
write164(tabledu[h]);
P2=tablewe[7];
delay1ms(2);
}
void timer()//24小時時間計算函數
{
if(sec>59)
{
sec=0;
min++;
if(min>59)
{
min=0;
hour++;
if(hour>23)
{
hour=0;
}
}
}
dateshu[0]=sec%10;
dateshu[1]=sec/10;
dateshu[2]=min%10;
dateshu[3]=min/10;
dateshu[4]=hour%10;
dateshu[5]=hour/10;
}
void key()//設定程序入口
{
if(SET==0)
{
setflag=1;
}
}
void keyshu()//設定鍵函數
{
bit b,d,e;
b=MINUS;d=ADD;//變量B，D，E分別讀回P0。4~P0。6的狀態。分別為加一，減一，確認鍵
e=ENTER;
if(b==0)//減一按鍵按下
{
dateshu[seta]--;
if(dateshu[seta]<0)dateshu[seta]=9;//減到零時自動循環回九
b=MINUS;//再讀回鍵值，做松手查檢測
while(b==0){b=MINUS;display(dateshu[0],dateshu[1],10,seta+1,dateshu[2],dateshu[3],dateshu[4],dateshu[5]);}//松手檢測
}
else if(d==0)//加一按鍵按下
{
dateshu[seta]++;
if(dateshu[seta]>9)dateshu[seta]=0;//加到九時自動循環回零
d=ADD;//做松手檢測
while(d==0){d=ADD;display(dateshu[0],dateshu[1],10,seta+1,dateshu[2],dateshu[3],dateshu[4],dateshu[5]);}//松手檢測
}
else if(e==0)//確認鍵按下
{
seta++;
e=ENTER;
while(e==0){e=ENTER;display(dateshu[0],dateshu[1],10,seta+1,dateshu[2],dateshu[3],dateshu[4],dateshu[5]);}
if(seta>5)//如果六位數值已設定完畢，測退出設定狀態
{
seta=0;sec=0;setflag=0;
sec=dateshu[1]*10+dateshu[0];//分別將設定好的值，賦給時秒變量，設定生效
min=dateshu[3]*10+dateshu[2];//分別將設定好的值，賦給分變量，設定生效
hour=dateshu[5]*10+dateshu[4];//分別將設定好的值，賦給時變量，設定生效
}
}
}
void main()
{
init();//各外圍元件及CPU初始化
delay10us(150);//進入大循環時的延時
while(1)
{
key();//檢測功能鍵有無按下
if(setflag==0)//如果設定功能未進入，則顯示實時時鐘
{
timer();//時間運算函數
display(dateshu[0],dateshu[1],10,10,dateshu[2],dateshu[3],dateshu[4],dateshu[5]);//顯示實時時鐘
}
else//如果進入了功能設定函數
{
keyshu();//讀取鍵值
display(dateshu[0],dateshu[1],10,seta+1,dateshu[2],dateshu[3],dateshu[4],dateshu[5]);//顯示實時設定
}
if((dateshu[0]==3)&&(dateshu[1]%2==0))//每隔十秒溫度讀取顯示一次
{uchar i;//顯示延時用
dqrsr();//初始化
if(dqflag==1)//檢測存在脈沖
{
dqwrite(0xcc);//跳過ROM操作
dqwrite(0x44);//開始溫度轉換
while(!DS1820DQ);//延時等待溫度轉換完畢
dqrsr();//初始化
if(dqflag==1)
{
uchar temper;//溫度變量
dqwrite(0xcc);//跳過ROM操作
dqwrite(0xbe);//讀取數據指令
temperl=dqread();//讀取低字節溫度值
temperh=dqread();//讀取高字節溫度值
temperl=temperl>>4;//移去低四位的溫度值
temperh=temperh<<4;//移去讀回的符號號
temper=temperl+temperh;//將處理后的高字節溫度和低字節溫度值相加
for(i=250;i>0;i--)display(temper%10,temper/10,temper/100,10,10,10,10,10);//延時顯示實時溫度
}
}
}
}
}
void time0(void) interrupt 1
{
TH0=(65536-50000)/256;
TL0=(65536-50000)%256;//定時器零重賦初值
tim++;
if(tim==20)
{
tim=0;//tim==20時，為50MS*20=1S
sec++;
}
}
