之前也看到有網友提出代碼保護的問題，辛苦寫的程序，怎么著也不想被別人拿去用！
剛好前一段有個項目完成了，在產品發出去的時候按照老總吩咐，加了代碼的讀保護！
現在就把之前的工作做個總結，以便哪天忘記，可來此查詢，也方便網友使用，當然，這個也可能有人發現了，如果你已經知道該方法，或者有更好的方法，請不吝賜教

步驟：
1.準備工作：HEX文件和JLINK驅動(本人使用的是Setup_JLinkARM_V415e)

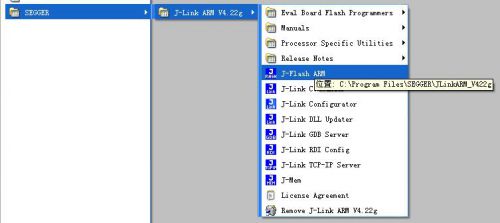

安裝完畢后，可以在開始--所有程序--SEGGER--J-Flash ARM打開該應用程序，如下圖


先進行一下設置，對要寫入的芯片和寫入方式

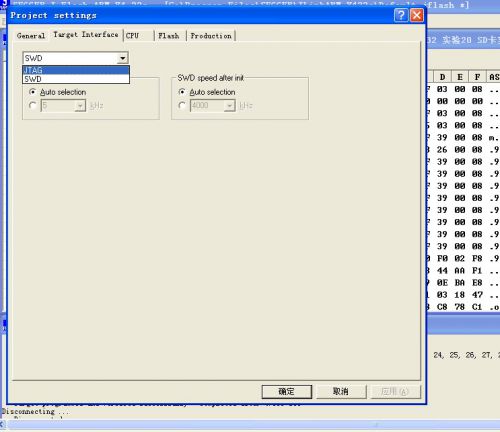

選擇JATG還是SWD

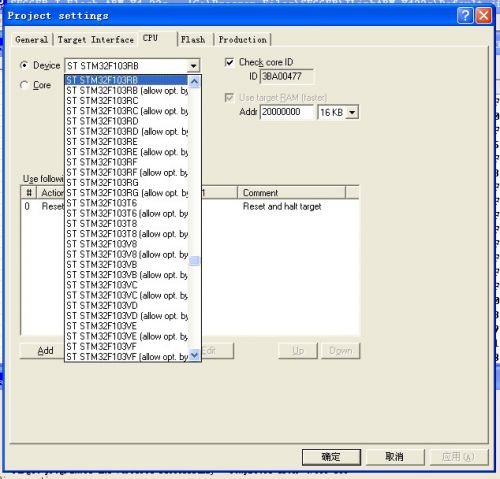

選擇芯片型號

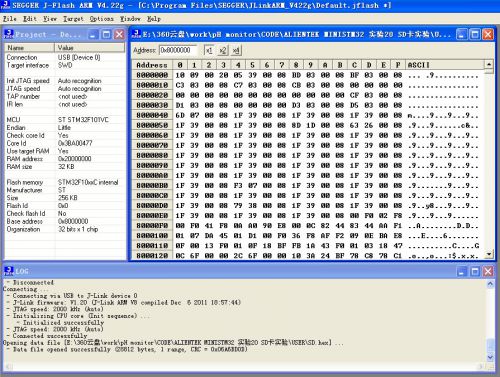

2.打開要燒寫的HEX文件：File--Open data file ，可以下拉選擇HEX文件類型

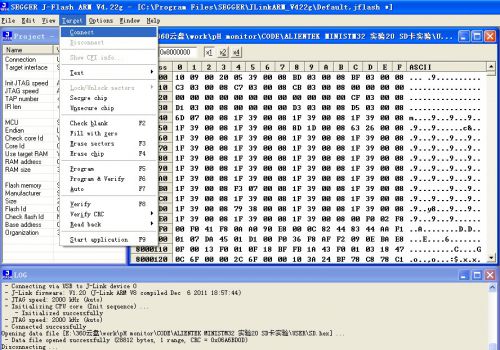

3.連接要寫入的芯片：Target--Connect


4.寫入代碼：Target--Program & Verify(F6)


(到此，就是代碼的寫入過程，下面是加讀保護的步驟)

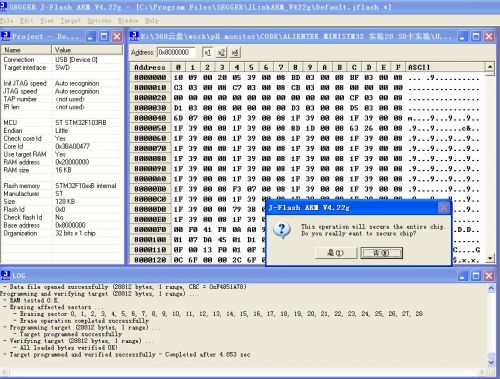

5.加讀保護：Target---Secure chip,點擊是，就是加上了讀保護！

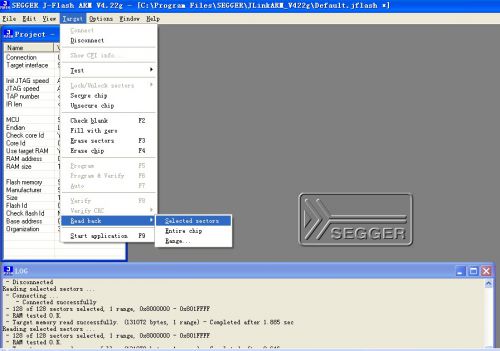

驗證方法，可以使用一個沒有加讀保護的芯片，重復步驟中的3，連接上之后，read back一下，看看是否能讀出？

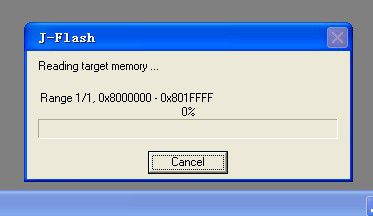

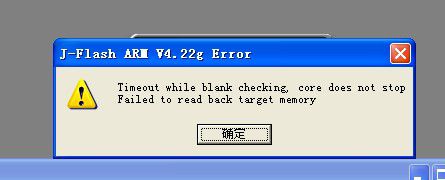

然后再使用一個加了讀保護的芯片，重復步驟中的3，連接之后，read back一下，看看是不是真的不能讀出了，如果成功加了讀保護，它會一直停在那里，數據一直讀不出來，最后彈出一個錯誤警告！




到此，讀保護已經加載進去了！
可是有的時候，你突然發現你的代碼需要更新，如果你不解除讀保護功能的話，你將很難再次將程序?qū)懭耄�解除方法也就是步驟中的5項中的反操作：Target---Unsecure chip
解除成功后，你就可以再次寫入你更新后的代碼了。并沒有網友所說的要更改BOOT0和BOOT1的設置，等等。。。


這個加載代碼讀保護功能的步驟可能對有些人來說還是比較麻煩的，畢竟產品多的時候，寫入之后還要按一下寫保護命令，對于產線操作員來說，可能一時疏忽忘記其中一個，就會造成代碼的外泄，是不是應該還有更簡單的辦法一鍵寫入呢，答案是肯定的！
可惜此方法不是我發現的，是我們的項目經理

具體做法，就是要在生成HEX文件之前，要多幾個步驟

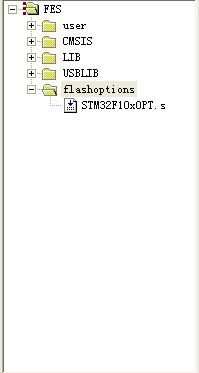

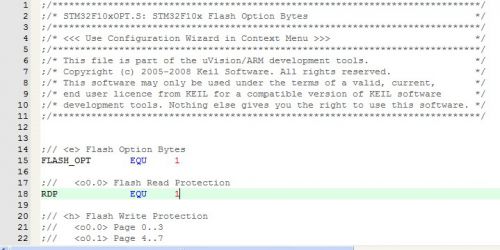

1.首先，加載: C:\Keil\ARM\Boards\Keil\MCBSTM32\Blinky文件夾中的一個STM32F10xOPT.s文件

2.修改下面兩個值為1

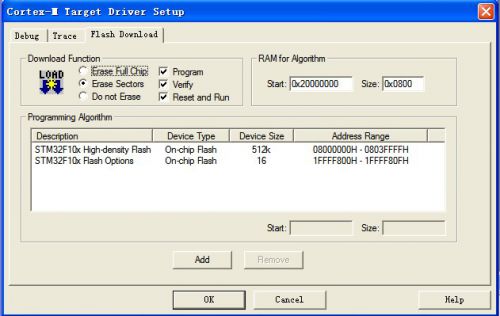

3.生成HEX文件之前務必進行一下此配置




這樣的話，就簡單的一個HEX文件就會使你的產品流入市場之后，即便是被抄板成功，也不會是代碼流出了
當然，必須保證自己公司的員工不會外泄。。。

個人之見，如果大家有更好的方法，請指教一下！謝謝
