編譯環境：我用的是(Keil)MDK4.7.2
stm32庫版本：我用的是3.5.0
一、本文不對FLASH的基礎知識做詳細的介紹，不懂得地方請查閱有關資料。
　　對STM32 內部FLASH進行編程操作，需要遵循以下流程：
　　FLASH解鎖
　　清除相關標志位
　　擦除FLASH(先擦除后寫入的原因是為了工業上制作方便，即物理實現方便)
　　寫入FLASH
　　鎖定FLASH
實例：
#define FLASH_PAGE_SIZE    ((uint16_t)0x400) //如果一頁為1K大小
#define WRITE_START_ADDR   ((uint32_t)0x08008000)//寫入的起始地址
#define WRITE_END_ADDR      ((uint32_t)0x0800C000)//結束地址
uint32_t EraseCounter = 0x00, Address = 0x00;//擦除計數，寫入地址
uint32_t Data = 0x3210ABCD;//要寫入的數據
uint32_t NbrOfPage = 0x00;//記錄要擦除的頁數
volatile FLASH_Status FLASHStatus = FLASH_COMPLETE;/*FLASH擦除完成標志*/
void main()
{
  /*解鎖FLASH*/
　FLASH_Unlock();
  /*計算需要擦除FLASH頁的個數 */
　NbrOfPage = (WRITE_END_ADDR - WRITE_START_ADDR) / FLASH_PAGE_SIZE;
  /* 清除所有掛起標志位 */
　 FLASH_ClearFlag(FLASH_FLAG_EOP | FLASH_FLAG_PGERR | FLASH_FLAG_WRPRTERR);
  /* 擦除FLASH 頁*/
　for(EraseCounter = 0; (EraseCounter < NbrOfPage) && (FLASHStatus == FLASH_COMPLETE); EraseCounter++)
　　  {
　　    FLASHStatus = FLASH_ErasePage(WRITE_START_ADDR + (FLASH_PAGE_SIZE * EraseCounter));
　　  }
  /* 寫入FLASH  */
　Address = WRITE_START_ADDR;
　while((Address < WRITE_END_ADDR) && (FLASHStatus == FLASH_COMPLETE))
　　  {

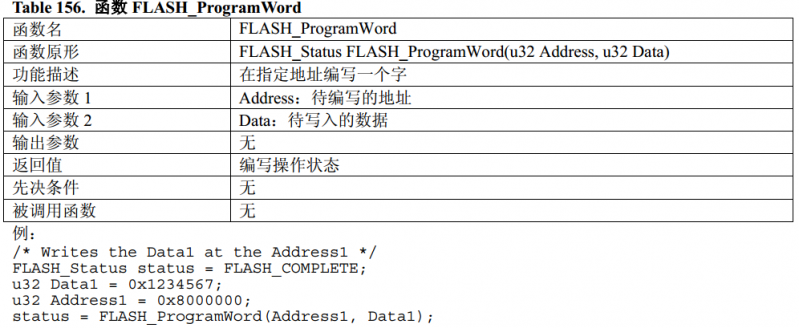

　　    FLASHStatus = FLASH_ProgramWord(Address, Data);
　　    Address = Address + 4;
　　  }
/* 鎖定FLASH  */
　FLASH_Lock();
}
二、FLASH 擦除（以及防止誤擦除程序代碼）

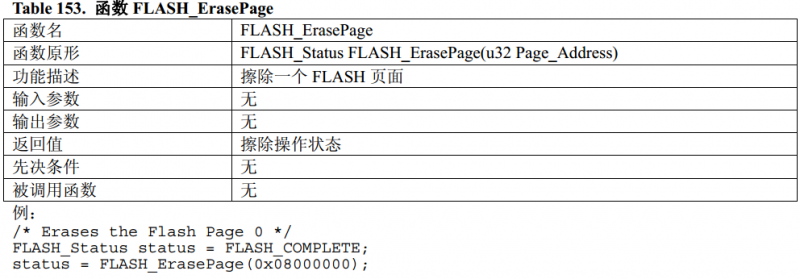

1、擦除函數
FLASH_Status FLASH_ErasePage(u32 Page_Address)只要（）里面的數是flash第xx頁中對應的任何一個地址！就是擦除xx頁全部?jī)?nèi)容！


防止誤擦除有用程序代碼的方法
方法一：首先要計算程序代碼有多少，把FLASH存取地址設置在程序代碼以外的地方，這樣就不會破壞用戶程序。原則上從0x0800 0000 + 0x1000 以后的FLASH空間都可以作為存儲使用。如果代碼量占了 0x3000， 那么存儲在 0x0800 0000+ 0x4000 以后的空間就不會破壞程序了。

方法二：先在程序中定義一個const 類型的常量數組，并指定其存儲位置（方便找到寫入、讀取位置），這樣編譯器就會分配你指定的空間將常量數組存入FLASH中。當你做擦除。讀寫操作時，只要在這個常量數組所在的地址范圍就好。

　　const uint8_t table[10] __at(0x08010000) = {0x55} ;
　　MDK3.03A開始就支持關鍵字 __at() 。
　　需要加#include <absacc.h>

方法三：在程序中定義一個const 類型的常量數組，無需指定其存儲位置。只要定義一個32位的變量存儲這個數組的FLASH區地址就行。

　　uint32_t address;//STM32的地址是32位的
　　const uint8_t imageBuffer[1024] = {0,1,2,3,4,5,6,7};
　　address = (uint32_t) imageBuffer;/*用強制類型轉換的方式，可以把FLASH中存儲的imageBuffer[1024]的地址讀到RAM中的變量address 里，方便找到寫入、讀取位置*/

方法四：利用寫保護的方式（沒研究明白）

三、FLASH寫入
　　FLASH的寫入地址必須是偶數（FLASH機制決定的FLASH寫入的時候只能是偶數地址寫入，必須寫入半字或字，也就是2個字節或是4字節的內容）




四、FLASH 讀取方法
　　*(uint32_t *)0x8000000;//讀一個字
　　*(uint8_t *)0x8000000;//讀一個字節;
　　*(uint16_t *)0x8000000;//讀半字;
　　舉例：
　　uint8_t data;
　　data = *(uint8_t *)0x8000000;//就是讀取FLASH中地址0x8000000處的數據
五、幾個有用的子函數
/*
功能：向指定地址寫入數據
參數說明：addr 寫入的FLASH頁的地址
          p    被寫入變量的地址（數組中的必須是uint8_t類型，元素個數必須是偶數）
          Byte_Num 被寫入變量的字節數（必須是偶數）
*/
　　void FLASH_WriteByte(uint32_t addr , uint8_t *p , uint16_t Byte_Num)
　　{
　　        uint32_t HalfWord;
　　        Byte_Num = Byte_Num/2;
　　        FLASH_Unlock();
　　        FLASH_ClearFlag(FLASH_FLAG_BSY | FLASH_FLAG_EOP | FLASH_FLAG_PGERR | FLASH_FLAG_WRPRTERR);
　　        FLASH_ErasePage(addr);
　　        while(Byte_Num --)
　　        {
　　                HalfWord=*(p++);
　　                HalfWord|=*(p++)<<8;

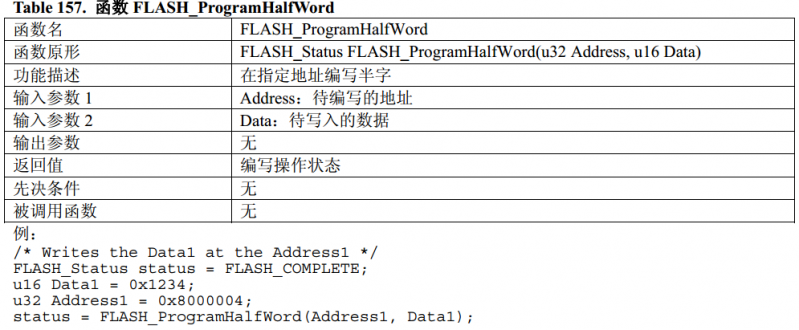

　　                FLASH_ProgramHalfWord(addr, HalfWord);
　　                addr += 2;
　　        }
　　        FLASH_Lock();
　　}
　　例：
　　uint8_t data[100];
　　FLASH_WriteByte(0x8000000 , data , 100);/*數組data的數據被寫入FLASH中*/
/*
功能：從指定地址讀取數據
參數說明：addr 從FLASH中讀取的地址
          p    讀取后要存入變量的地址（數組中的必須是uint8_t類型）
          Byte_Num 要讀出的字節數
*/
　　void FLASH_ReadByte(uint32_t addr , uint8_t *p , uint16_t Byte_Num)
　　{
　　  while(Byte_Num--)
　　  {
　　   *(p++)=*((uint8_t*)addr++);
　　  }
　　}
　　例：
　　uint8_t data[101];
　　FLASH_ReadByte(0x8000001 , data , 101);/*FLASH中的數據被讀入數組data中*/
