經歷了四天的掙扎，AD7799終于調試成功啦！！！！！！！
說說我遇到的問題
一、不判忙的狀態下，讀出數據是ffffff
解決辦法：

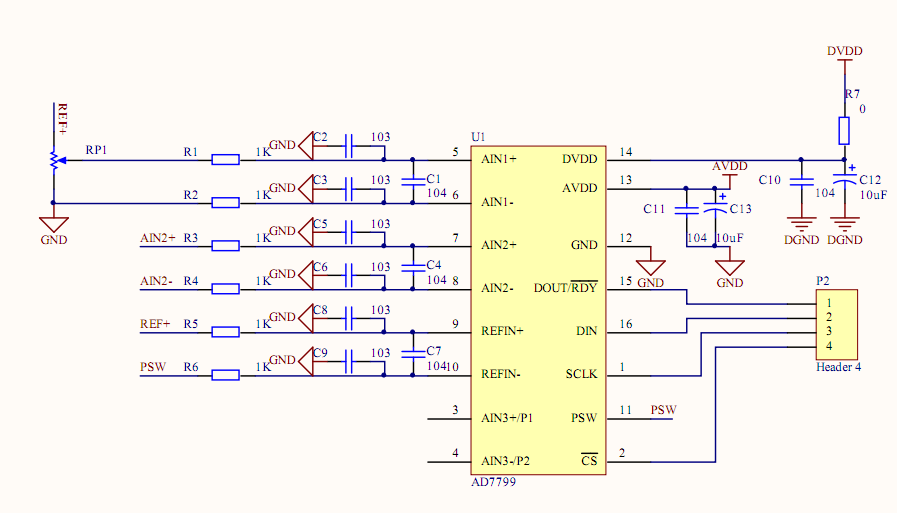

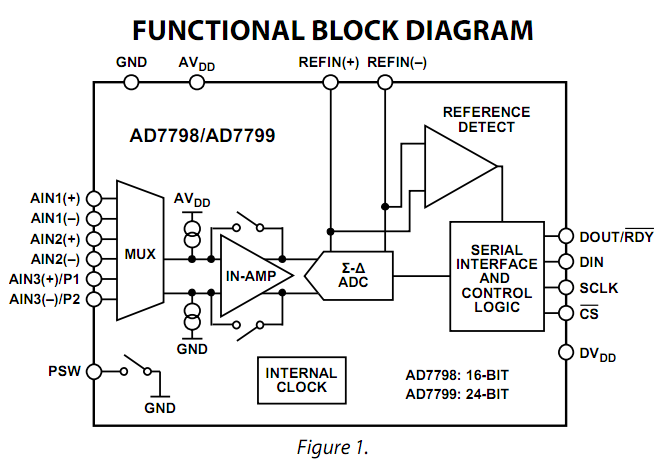

設置CONFIGURATION REGISTER 的con5為1，然后檢測STATUS REGISTER 的NOREF位是否為1，如果為1說明內部基準低于0.5v，也就是說沒有基準。我檢測到NOREF位為 1，用萬用表檢測ref+為2.5，不是虛焊。檢測來檢測去沒有問題，開始懷疑芯片，網上剛好也有說這個問題的，他說是芯片基準壞啦。我沒辦法重新焊了一塊板子，問題依舊。沒法硬著頭皮看datasheet，最后發現還是設置的事。在我的硬件上ref-是直接接在管腳psw上的，如圖示：
問題就出在這，psw是個可以配置的開關，如圖示
手冊中MODE REGISTER的MR12是控制psw的，描述如下：電源開關控制位。當此位為1時器件的PSW管腳和GND導通，可以允許 30MA 的電流通過;當此為為0時，psw管腳懸空。我在寫MODE REGISTER時沒有將MR12位置1，導致psw懸空，ref-接近2.5V，所以檢測不到基準，讀出數全部為ffffff。
改正方法有兩個
1、置位MODE REGISTER的MR12
2、把ref-直接接到GND
二、不加判忙讀出的數據一直是000000，加上判忙后，一直檢測不到RDY變低，程序一直執行在判忙函數中

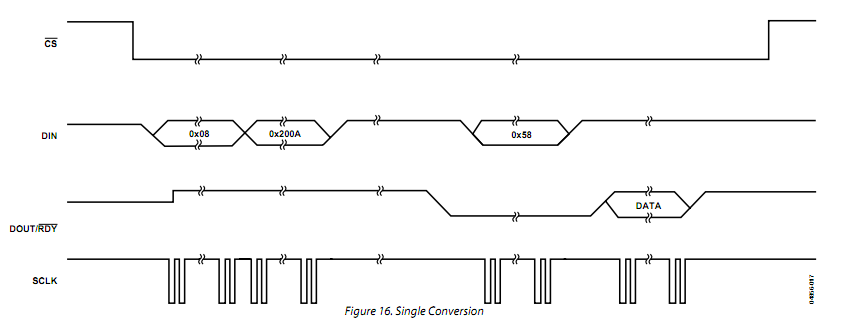

遇到這個問題我就直接崩潰了，這時候我已經不相信芯片是壞的了，沒辦法就懷疑時序，就拿中文手冊加英文手冊去看，看看錯過了哪一點。看了一天多沒啥發現。后來拉個同事一塊看，沒發現什么問題，這時接近崩潰中，用邏輯分析儀也分析了，跟程序寫的時序一樣的，不是程序的事。肯定還是時序的事。插個小事，我給 ADI亞太地區技術支持打電話啦，這個問題拖了三天，直到今天才給我打電話，但是給我的感覺就是這個技術支持對這個芯片不是很了解，沒給我太大的幫助，不過還要謝謝今天技術支持的耐心講解和指導。我就接著看程序，今天下午又把內部零刻度校準和片內滿度校準都加了上去，還是不行。然后接著和同事討論，他提議直接把CS接GND,試試就試試，最后發現程序正常啦，趕緊看讀出的數據，發現很準確。調節電位器，重新采集，電壓還是準確。當時就有跳起來的沖動，終于成功啦！！！這樣肯定是CS的時序不對。然后對照手冊發現單次轉換模式下的時序中，CS一直是低電平，如圖示
然后回想起21IC上的一篇日志上也是沒有設置CS，這時候才恍然大悟，原來官方給的例程里都每次讀寫都改變了CS的值，移植官方的讀寫程序，如圖

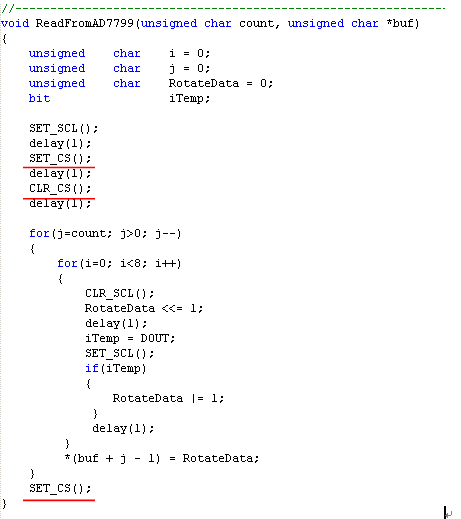

官方的讀時序

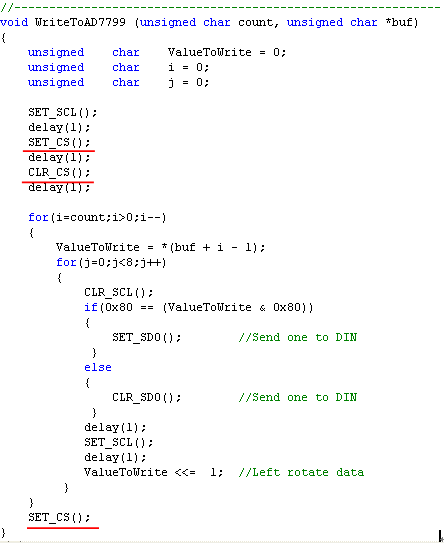

官方的寫時序
問題就出在程序上畫紅線的語句上

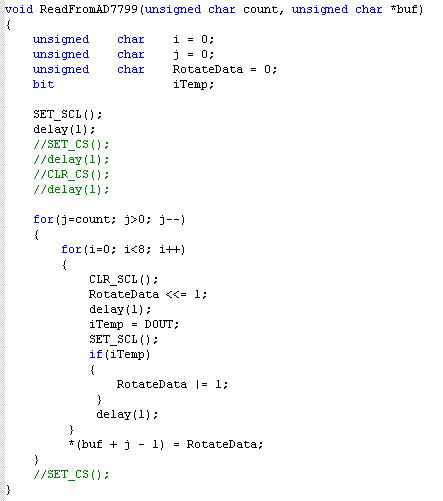

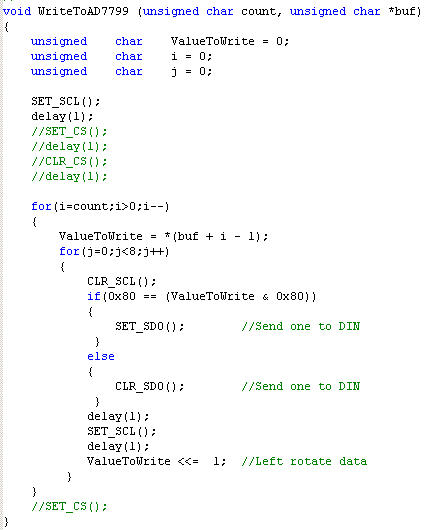

正確的程序如圖示：
說說官方的程序吧，第一，官方程序沒有判斷RDY變低，所以可以說這個程序根本讀不出數據即使在時序正常時；第二，官方給的讀寫函數里改變了cs的值，但是手冊上沒有改變，驗證表明這個讀寫函數里不應該操作cs
需要注意的是在主程序里，在操作AD7799之前，一定先把CS拉低，所有操作完成后，再把CS拉高。
好了不知道描述的足夠清楚不，希望對以后使用AD7799的同胞有幫助吧！
AD5439是雙路 10bit 電流輸出型DAC，由于沒有搞過SPI接口的DAC，所以先在網上下載了一個該DAC的底層函數，如下
#include "macros.h"
#include "math.h"
#include "dac.h"
// 向AD5439寫命令字以及待轉換的數據
void WriteAD5439(unsigned int ControlBits,unsigned int data )
{
unsigned char i;
data = (data << 2);
data = (ControlBits | data);
SCLK_SET;
SYNC_CLR;
for(i=0;i<16;i++)
{
SCLK_SET;
if((data & 0x8000) != 0)
{
SDIN_SET;
}
else
{
SDIN_CLR;
}
SCLK_CLR;
data = (data << 1);
}
SYNC_SET;
LDAC_CLR;
SCLK_CLR;
LDAC_SET;
delay_ms(1);
}
// 初始化AD5439,
void InitAD5439( void )
{
ADCCL_CLR; // AD5439.CLR = LOW,清零
delay_ms(5);
ADCCL_SET; // AD5439.CLR = High,準備工作
WriteAD5439_CMD(0x9000);
}
// 讀出SDO的值
unsigned int readSDO(unsigned int channal)
{
unsigned char i = 0;
unsigned int readData = 0;
// 寫入控制字，選擇讀回的通道
if(channal == ReadBack_I)
{
WriteAD5439_CMD(ReadBack_I);
}
if(channal == ReadBack_V)
{
WriteAD5439_CMD(ReadBack_V);
}
// 準備接收數據
SYNC_CLR;
SCLK_CLR;
// 讀數據，并處理
for(i=0;i<16;i++)
{
SCLK_SET; // 上升沿，讀一位
readData |= (PINB & 0x01) << (15-i);
SCLK_CLR; // 準備下一回讀出數據
//delay_ms(1);
}
SYNC_SET;
readData = ((readData >> 2) & 0x3ff);// 根據5439的命令字格式進行調整
// 返回數據
return readData;
}
// 針對Init5439(),readSDO(),只寫命令字，不寫數據
void WriteAD5439_CMD(unsigned int ControlBits)
{
unsigned char i;
unsigned int data = ControlBits;
SCLK_SET;
SYNC_CLR;
for(i=0;i<16;i++)
{
SCLK_SET;
if((data & 0x8000) != 0)
{
SDIN_SET;
}
else
{
SDIN_CLR;
}
SCLK_CLR;
data = (data << 1);
}
SYNC_SET;
LDAC_CLR;
SCLK_CLR;
LDAC_SET;
delay_ms(20);
}
void WriteVoltage(unsigned int ControlBits,unsigned int data)
{
unsigned int channal,i; // 選擇通道
unsigned int dataInUse = data; // 用以重新調用write5439(),防止data受到破壞
unsigned int dataReadBack = 0;
if(ControlBits == Load_I)
{
channal = ReadBack_I;
}
if(ControlBits == Load_V)
{
channal = ReadBack_V;
}
i=0;
for(;;)
{
WriteAD5439(ControlBits,dataInUse);
dataReadBack = readSDO(channal);
if(dataInUse == dataReadBack)
{
WriteAD5439(Updata_AB,dataInUse);
break;
}
else
{
i++;
}
if(i > 10) // 連續10次寫不正確，則關機退出
{
SoftStartOff;
}
}
}
void main(void)
{
init_MCU(); // 初始化MCU
WriteVoltage(Load_V,1024);
while(1)
{
process();
}
}

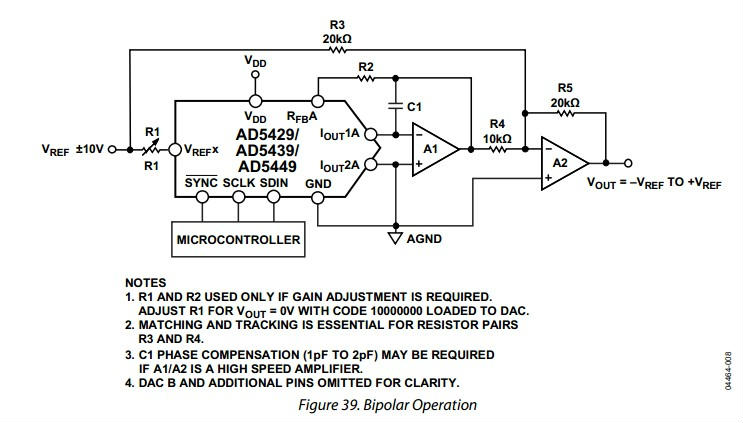

我首先看的是中文的pdf，我結合著這個程序去看該DAC的讀寫時序圖，沒發現程序有什么問題！那就開工吧，我用的是STC89C52RC作為主控，用io 口模擬SPI,沒多久程序一個簡單的測試程序就出來啦，編譯沒錯誤沒警告。下載，調試，示波器上顯示出一個-5v的電壓，哦，忘了說我用的是哪個電路啦，上圖
我是用的雙極性輸出電路，我采用5v的基準，那么輸出電壓范圍為-5到+5v。
下面需要解決的問題就是，為何DAC一直輸出-5v
我所采用解決方法如下：
第一：采用邏輯分析儀看我程序輸出的時序是否正確，經觀察時序和pdf上的時序一樣。找不到問題，我沒辦法只好硬著頭皮去看英文pdf，勉強可以看懂，看一遍后沒發現問題所在。。。。。。這消耗了兩天多的時間，最后確實沒轍啦，好吧找技術支持，第二天技術支持給我回復啦，他提出了兩個問題（1）SCLK占空比不是50%（2）獨立模式下，數據建立時間是否足夠長

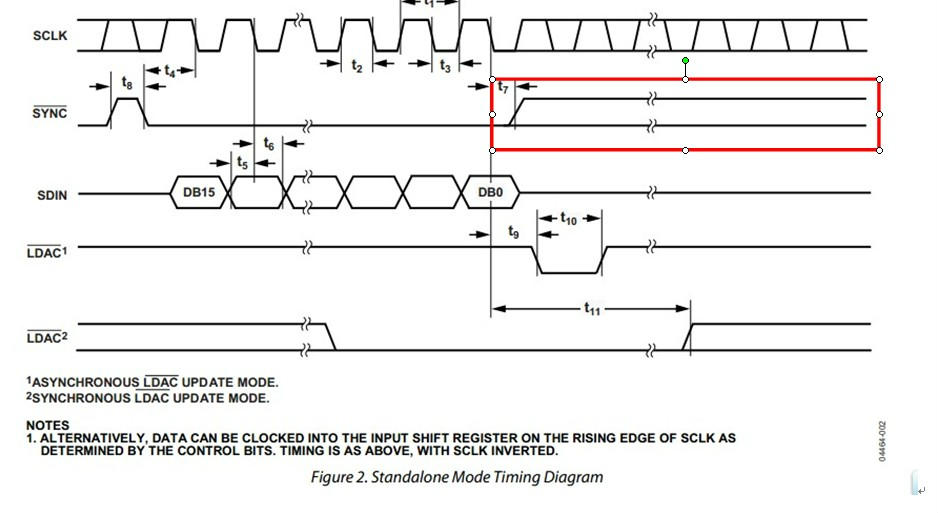

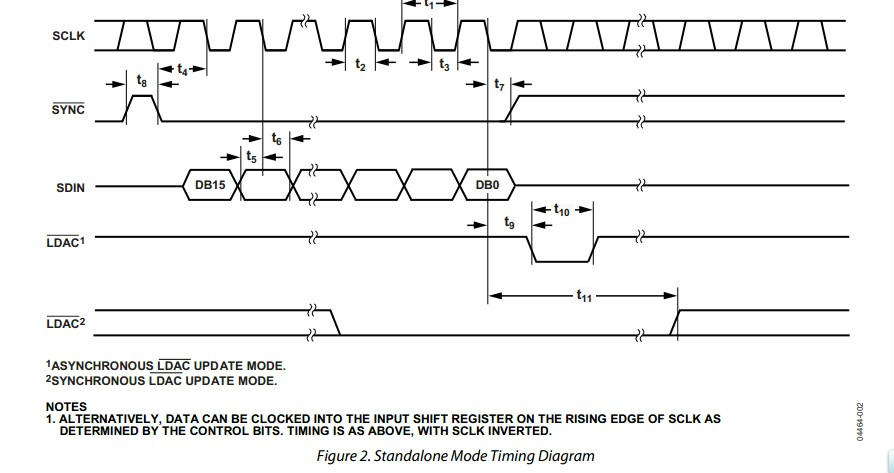

獨立模式時序圖

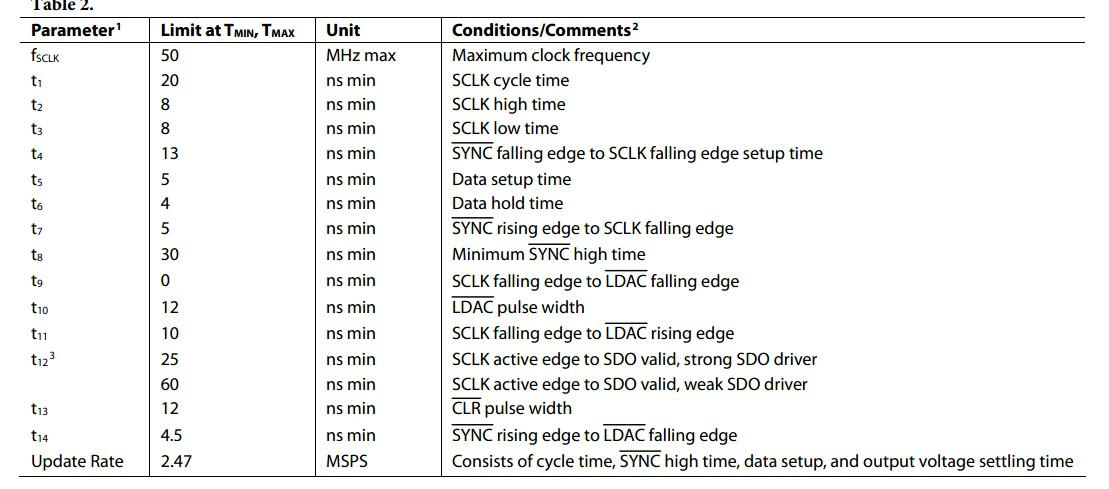

時序圖上對應的各個時間
我解決SCLK占空比不是50%的問題，方法如下

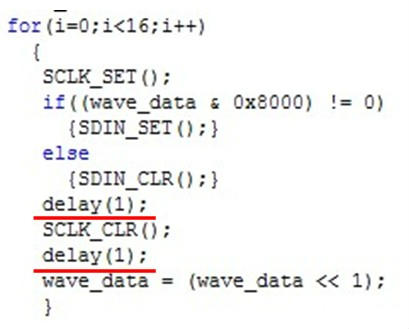

通過給時鐘加延時來實現占空比為50%，如紅線示

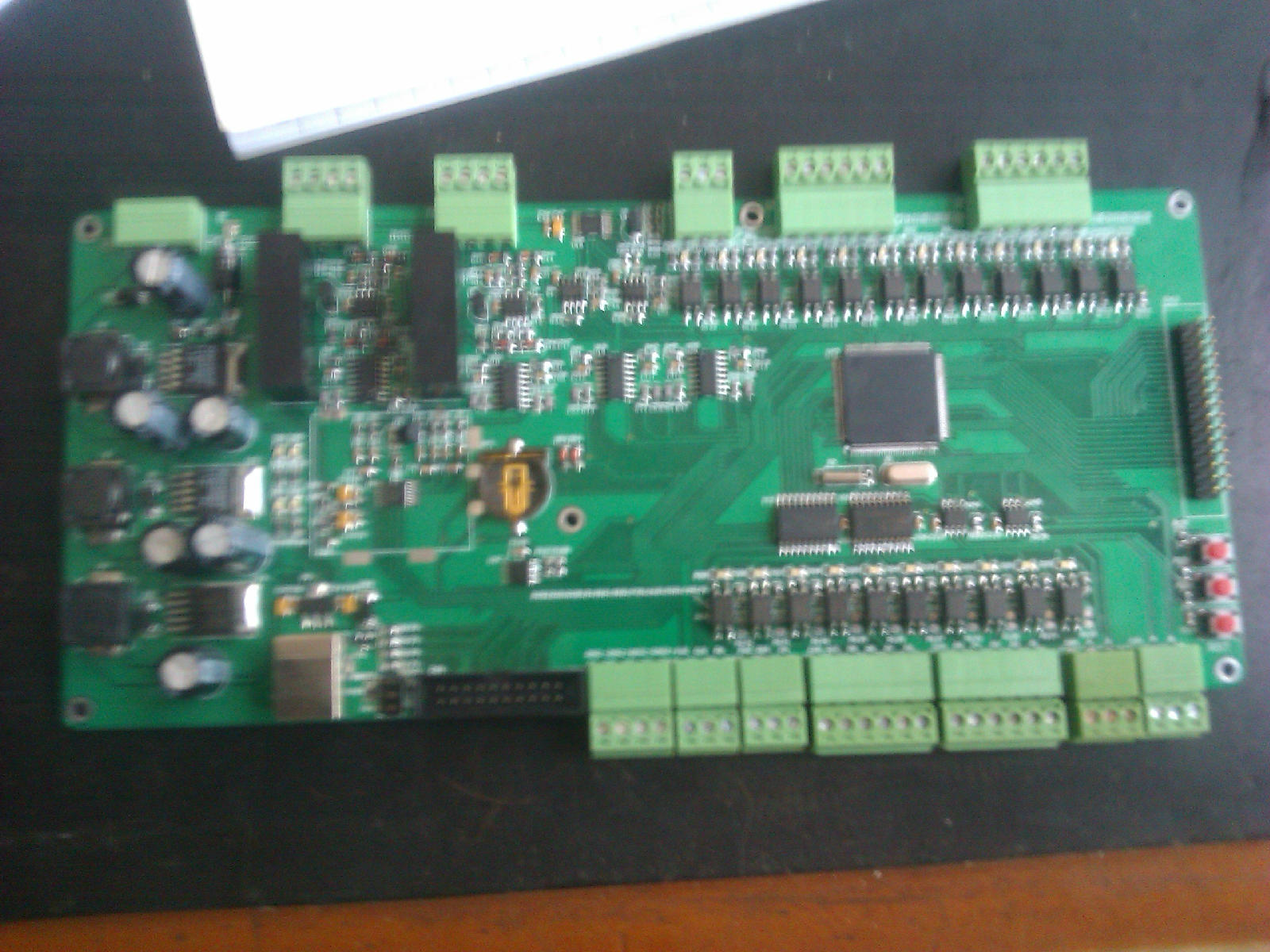

通過時序圖我們可以知道數據建立時間為t5,5ns，使用52作為主控，數據建立時間肯定大于5ns，程序改好，上電，觀察示波器還是-5v，崩潰。。。。。。再次拿起英文pdf從頭到尾看了一篇，還是沒思路，先放放吧，去焊接個板子去吧，讓大家看看板子的圖，嘻嘻
同樣的板子焊接了兩塊
焊接結束我接著調試我的DAC測試板，一樣的沒有進展，一樣的辦法我接著看英文pdf，然后接著迷茫。。。。。。
最后在一個陽光明媚的下午，突然間我想起啦上次調試AD7799出現的問題就是因為CS的信號有問題，我看了看AD5439的時序圖，發現SYNC貌似和 CS有同樣的功能，我直接把SYNC拉低，輸出電壓時0v，貌似不是這里的問題，我又把SYNC接回單片機引腳，這時候竟然奇跡的電壓變化啦，我試了好幾個數據電壓輸出卻是變啦，但是沒試幾次就不管用啦，又回到了-5v。這時候我隱約覺得是不是SYNC的時序真的有問題呢？重看時序，發現問題啦！！！
紅框框里標記的我理解的是16個脈沖結束后，SYNC置高，拉低都可以，我當時按參考程序上來的，直接給SYNC置高！
void WriteAD5439(uint ContralBits,uint DAdata)
{
unsigned char i;
uint buf;
uint wave_data;
buf=DAdata;
buf = (buf<<2);
wave_data = (ContralBits | buf);
SYNC_SET();
delay(1);
SCLK_SET();
SYNC_CLR();
for(i=0;i<16;i++)
{
SCLK_SET();
if((wave_data & 0x8000) != 0)
{SDIN_SET();}
else
{SDIN_CLR();}
delay(1);
SCLK_CLR();
delay(1);
wave_data = (wave_data << 1);
}
SYNC_SET();
LDAC_CLR();
delay(1);
SCLK_SET();
LDAC_SET();
delay(1);
}
我就想改下試試吧，然后我就把寫數據的函數改為下面的
void WriteAD5439(uint ContralBits,uint DAdata)
{
unsigned char i;
uint buf;
uint wave_data;
buf=DAdata;
buf = (buf<<2);
wave_data = (ContralBits | buf);
SYNC_SET();
delay(1);
SCLK_SET();
SYNC_CLR();
for(i=0;i<16;i++)
{
SCLK_SET();
if((wave_data & 0x8000) != 0)
{SDIN_SET();}
else
{SDIN_CLR();}
delay(1);
SCLK_CLR();
delay(1);
wave_data = (wave_data << 1);
}
SYNC_CLR();
SCLK_SET();
delay(1);
}
重新上電，示波器上的數據終于會變化啦！！！搞定！收尾附上我的測試程序，以方便別人學習！！！
#include <at89x51.h>
#define uchar unsigned char
#define uint unsigned int
#define SDIN_SET() P0_0=1;
#define SDIN_CLR() P0_0=0;
#define SCLK_SET() P0_1=1;
#define SCLK_CLR() P0_1=0;
#define SYNC_SET() P0_2=1;
#define SYNC_CLR() P0_2=0;
#define LDAC_SET() P0_3=1;
#define LDAC_CLR() P0_3=0;
#define DACLR_SET() P0_4=1;
#define DACLR_CLR() P0_4=0;
uint num;
void delay(uint t)
{
uint i;
while(t--)
{
for(i=0;i<125;i++);
}
}
void WriteAD5439_CMD(uint CMDBits)
{
unsigned char i;
unsigned int data1 = CMDBits;
SYNC_SET();
delay(1);
SCLK_SET();
SYNC_CLR();
for(i=0;i<16;i++)
{
SCLK_SET();
if((data1 & 0x8000) != 0)
{
SDIN_SET();
}
else
{
SDIN_CLR();
}
delay(1);
SCLK_CLR();
delay(1);
data1 = (data1 << 1);
}
SYNC_CLR();
//LDAC_CLR();
//delay(1);
SCLK_SET();
//LDAC_SET();
delay(20);
}
void WriteAD5439(uint ContralBits,uint DAdata)
{
unsigned char i;
uint buf;
uint wave_data;
buf=DAdata;
buf = (buf<<2);
wave_data = (ContralBits | buf);
SYNC_SET();
delay(1);
SCLK_SET();
SYNC_CLR();
for(i=0;i<16;i++)
{
SCLK_SET();
if((wave_data & 0x8000) != 0)
{SDIN_SET();}
else
{SDIN_CLR();}
delay(1);
SCLK_CLR();
delay(1);
wave_data = (wave_data << 1);
}
SYNC_CLR();
//LDAC_CLR();
//delay(1);
SCLK_SET();
//LDAC_SET();
delay(1);
}
unsigned int readSDO(void)
{
unsigned char i = 0;
unsigned int readData = 0;
bit itemp;
WriteAD5439_CMD(0X2000);
SYNC_SET();
delay(1);
SYNC_CLR();
for(i=0;i<16;i++)
{
SCLK_SET();
readData <<= 1;
delay(1);
itemp = P0_5;
SCLK_CLR();
if(itemp)
readData |= 1;
delay(1);
}
SYNC_CLR();
return readData;
}
void InitAD5439( void )
{
DACLR_CLR();
delay(5);
DACLR_SET();
}
void main (void)
{
num=1023;
//InitAD5439();
WriteAD5439_CMD(0x9000);
WriteAD5439(0x1000,num);
//readSDO();
while(1)
{
num=1023;
WriteAD5439(0x1000,num);
delay(10);
num=0;
WriteAD5439(0x1000,num);
delay(10);
};
}
