在單片機系統中，如果并行口的IO資源不夠，那么我們可以使用74LS164來擴展并行IO口，節約單片機IO資源。74LS164是一個串行輸入并行輸出的移位寄存器，并帶有清除端。
      74LS164的引腳可以查看數據手冊。

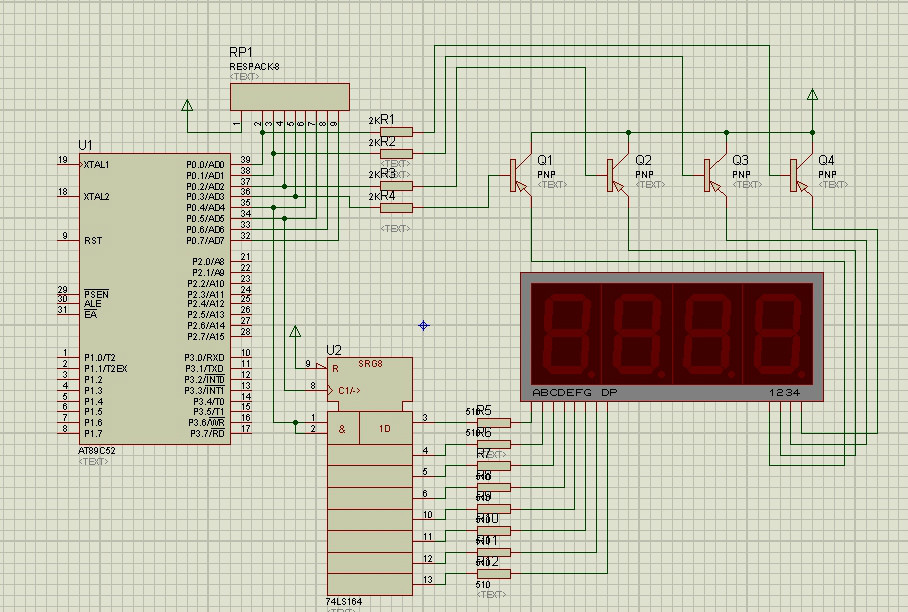

proteus仿真圖和代碼附上。

#include<reg51.h>

#define HIGH                1
#define LOW                    0
#define SEG_PORT            P0

sbit DATA = P0^4;
sbit CLK = P0^5;

unsigned char Timer0IRQEvent = 0;
unsigned char Time1SecEvent = 0;
unsigned int TimeCount = 0;
unsigned char SegCurPosition = 0;
code unsigned char SegCode[10] = {~0x3F,~0x06,~0x5B,~0x4F,~0x66,~0x6D,~0x7D,~0x07,~0x7F,~0x6F};
code unsigned char SegPosition[4] = {0xFE,0xFD,0xFB,0xF7};
unsigned char SegBuf[4] = {0};

void LS164_DATA(unsigned char x)
{
    if(x)
    {
        DATA = 1;
    }
    else
    {
        DATA = 0;
    }
}
void LS164_CLK(unsigned char x)
{
    if(x)
    {
        CLK = 1;
    }
    else
    {
        CLK = 0;
    }
}
/**********************************************************
*函數名稱：LS164Send
*輸    入：byte單個字節
*輸    出：無
*功    能：74LS164發送單個字節
***********************************************************/
void LS164Send(unsigned char byte)
{
    unsigned char j;
    for(j=0;j<=7;j++)
    {
        if(byte&(1<<(7-j)))
        {
            LS164_DATA(HIGH);
        }
        else
        {
            LS164_DATA(LOW);
        }
        LS164_CLK(LOW);
        LS164_CLK(HIGH);
    }
}
/**********************************************************
*函數名稱：SegRefreshDisplayBuf
*輸    入：無
*輸    出：無
*功    能：數碼管刷新顯示緩存
***********************************************************/
void  SegRefreshDisplayBuf(void)
{
     SegBuf[0] = TimeCount%10;
     SegBuf[1] = TimeCount/10%10;
     SegBuf[2] = TimeCount/100%10;
     SegBuf[3] = TimeCount/1000%10;
}
/**********************************************************
*函數名稱：SegDisplay
*輸    入：無
*輸    出：無
*功    能：數碼管顯示數據
***********************************************************/
void SegDisplay(void)
{
    unsigned char t;
    SEG_PORT = 0x0F;

    t = SegCode[SegBuf[SegCurPosition]];
    LS164Send(t);
    SEG_PORT = SegPosition[SegCurPosition];
    if(++SegCurPosition >= 4)
    {
        SegCurPosition = 0;
    }
}
/**********************************************************
*函數名稱：TimerInit
*輸    入：無
*輸    出：無
*功    能：定時器初始化
***********************************************************/
void TimerInit(void)
{
    TH0 = (65536 - 5000)/256;
    TL0 = (65536 - 5000)%256;
    TMOD = 0x01;
}
/**********************************************************
*函數名稱：Timer0Start
*輸    入：無
*輸    出：無
*功    能：定時器啟動
***********************************************************/
void Timer0Start(void)
{
    TR0 = 1;
    ET0 = 1;
}
/**********************************************************
*函數名稱：PortInit
*輸    入：無
*輸    出：無
*功    能：I/O初始化
***********************************************************/
void PortInit(void)
{
    P0 = P1 = P2 = P3 = 0xFF;
}
/**********************************************************
*函數名稱：main
*輸    入：無
*輸    出：無
*功    能：函數主題
***********************************************************/
void main(void)
{
    PortInit();
    TimerInit();
    Timer0Start();
    SegRefreshDisplayBuf();
    EA = 1;
    while(1)
    {
        if(Timer0IRQEvent)
        {
            Timer0IRQEvent = 0;
            if(Time1SecEvent)
            {
                Time1SecEvent = 0;
                if(++TimeCount >= 9999)
                {
                     TimeCount = 0;
                }
                SegRefreshDisplayBuf();
            }
            SegDisplay();
        }
    }
}
/**********************************************************
*函數名稱：Timer0IRQ
*輸    入：無
*輸    出：無
*功    能：定時器中斷函數
***********************************************************/
void Timer0IRQ(void) interrupt 1
{
    static unsigned int cnt = 0;
    TH0 = (65536 - 5000)/256;
    TL0 = (65536 - 5000)%256;
    Timer0IRQEvent = 1;
    if(++cnt >= 200)
    {
        cnt = 0;
        Time1SecEvent = 1;
    }
}
