       狀態機是軟件編程中的重要概念，比這個概念更重要的是對它的靈活應用。在一個思路清晰而且高效的程序中，必然有狀態機的身影浮現。例如，一個按鍵命令解析程序就可以被看做狀態機：本來在A狀態下，觸發一個按鍵后切換到了B狀態；再觸發另一個鍵后切換到C狀態，或者返回到A狀態。這就是最簡單的按鍵狀態機的例子。實際的按鍵解析程序會比這更復雜，但這并不影響我們對狀態機的認識。
       進一步看，擊鍵動作本身可以看做一個狀態機。一個擊鍵動作包含按下、抖動、釋放等狀態。其實狀態機的思想不單只是用在按鍵方面，數碼管顯示動態掃描、LED燈亮滅都存在狀態機的思想。使用狀態機思想進行單片機編程，比較通用的方法就是使用switch的選擇性分支語句來進行狀態跳轉。
      通過計數器這個實驗向大家展示狀態機的思想。

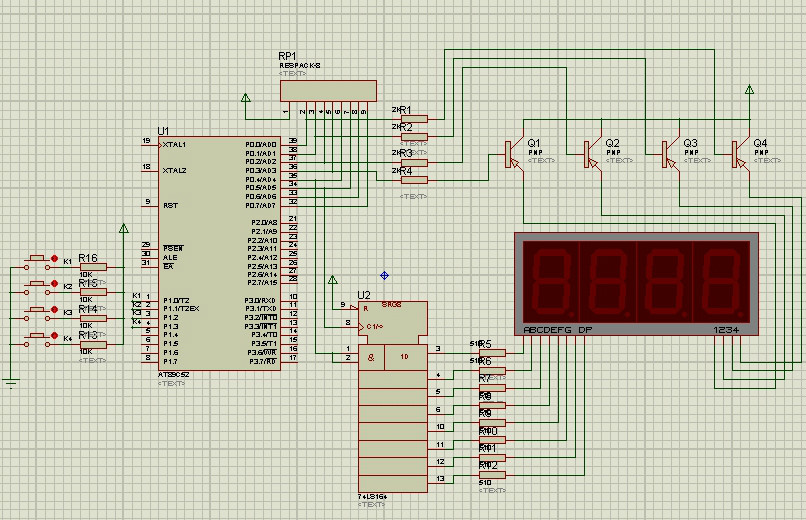

上圖是proteus仿真圖，時間每過1s計數器值自動加1，K1啟動和停止計數器，K2選擇要修改的位，K3當前位加1，K4當前位減1。
完整代碼如下：
#include<reg51.h>

typedef unsigned char UINT8;
typedef unsigned int  UINT16;
typedef unsigned long UINT32;
typedef char          INT8;
typedef int              INT16;
typedef long          INT32;

#define TIMER0_INITIAL_VALUE 5000    //5ms定時
#define SEG_PORT             P0        //數碼管占用的IO口
#define KEY_PORT             P1        //按鍵占用的IO口
#define KEY_MASK             0x0F    //按鍵掩碼
#define KEY_SEARCH_STATUS     0        //查詢按鍵狀態
#define KEY_ACK_STATUS         1        //確認按鍵狀態
#define    KEY_REALEASE_STATUS     2        //釋放按鍵狀態
#define KEY1                 1        //按鍵1鍵值
#define KEY2                 2        //按鍵2鍵值
#define KEY3                 3        //按鍵3鍵值
#define KEY4                 4        //按鍵4鍵值

#define HIGH                1
#define LOW                    0
#define ON                    1
#define OFF                    0

sbit DATA = P0^4;
sbit CLK = P0^5;

UINT8 Timer0IRQEvent = 0;    //定時器0中斷事件
UINT8 Time1SecEvent = 0;    //1s定時事件
UINT8 TimeCount = 0;        //定時器0計數器，用于計數產生1s定時事件
UINT8 SegCurPosMark = 0;    //被選中的數碼管
UINT16 CounterValue = 0;    //計數器
UINT8 SegCurSel = 0;        //當前選中的數碼管
UINT8 SegBuf[4] = {0};
code UINT8 SegCode[10] = {~0x3F,~0x06,~0x5B,~0x4F,~0x66,~0x6D,~0x7D,~0x07,~0x7F,~0x6F};
code UINT8 SegSelTbl[4] = {0xFE,0xFD,0xFB,0xF7};
UINT8 bSetTime = 0;            //標志位：是否設置計數值

void LS164_DATA(unsigned char x)
{
    if(x)
    {
        DATA = 1;
    }
    else
    {
        DATA = 0;
    }
}
void LS164_CLK(unsigned char x)
{
    if(x)
    {
        CLK = 1;
    }
    else
    {
        CLK = 0;
    }
}
/**********************************************************
*函數名稱：LS164Send
*輸    入：byte單個字節
*輸    出：無
*功    能：74LS164發送單個字節
***********************************************************/
void LS164Send(UINT8 byte)
{
    UINT8 j;
    for(j=0;j<=7;j++)
    {
        if(byte&(1<<(7-j)))
        {
            LS164_DATA(HIGH);
        }
        else
        {
            LS164_DATA(LOW);
        }
        LS164_CLK(LOW);
        LS164_CLK(HIGH);
    }
}
/**********************************************************
*函數名稱：SegRefreshDisplayBuf
*輸    入：無
*輸    出：無
*功    能：數碼管刷新顯示緩存
***********************************************************/
void  SegRefreshDisplayBuf(void)
{
     SegBuf[0] = CounterValue%10;
     SegBuf[1] = CounterValue/10%10;
     SegBuf[2] = CounterValue/100%10;
     SegBuf[3] = CounterValue/1000%10;
}
/**********************************************************
*函數名稱：SegDisplay
*輸    入：無
*輸    出：無
*功    能：數碼管顯示數據
***********************************************************/
void SegDisplay(void)
{
    UINT8 t;
    SEG_PORT = 0x0F;                                    //熄滅所有數碼管

    if(bSetTime)                                          //檢查是否設置計數值
    {
        if(SegCurSel == SegCurPosMark)
        {
            t = SegCode[SegBuf[SegCurSel]] & 0x7F;        //加上小數點
        }
        else
        {
            t = SegCode[SegBuf[SegCurSel]];               //正常顯示當前數值
        }
    }
    else
    {
        t = SegCode[SegBuf[SegCurSel]];                       //正常顯示當前數值
    }

    LS164Send(t);
    SEG_PORT = SegSelTbl[SegCurSel];                       //點亮當前要顯示的數碼管
    if(++SegCurSel >= 4)
    {
        SegCurSel = 0;
    }
}
/**********************************************************
*函數名稱：TimerInit
*輸    入：無
*輸    出：無
*功    能：定時器初始化
***********************************************************/
void TimerInit(void)
{
    TH0 = (65536 - TIMER0_INITIAL_VALUE)/256;
    TL0 = (65536 - TIMER0_INITIAL_VALUE)%256;
    TMOD = 0x01;
}
/**********************************************************
*函數名稱：Timer0Start
*輸    入：無
*輸    出：無
*功    能：定時器啟動
***********************************************************/
void Timer0Start(void)
{
    TR0 = 1;
    ET0 = 1;
}
/**********************************************************
*函數名稱：Timer0Stop
*輸    入：無
*輸    出：無
*功    能：定時器停止
***********************************************************/
void Timer0Stop(void)
{
    TR0 = 0;
    ET0 = 0;
}
/**********************************************************
*函數名稱：PortInit
*輸    入：無
*輸    出：無
*功    能：I/O初始化
***********************************************************/
void PortInit(void)
{
    P0 = P1 = P2 = P3 = 0xFF;
}
/**********************************************************
*函數名稱：KeyRead
*輸    入：無
*輸    出：當前按下的按鍵
*功    能：讀取按鍵值
***********************************************************/
UINT8 KeyRead(void)
{
    //KeyStatus:靜態變量，保存按鍵狀態
    //keyCurPress:靜態變量，保存當前按鍵的鍵值
    static UINT8 KeyStatus = KEY_SEARCH_STATUS,KeyCurPress = 0;
    UINT8 KeyValue;
    UINT8 i = 0;

    KeyValue = (~KEY_PORT) & KEY_MASK;

    switch(KeyStatus)
    {
        case KEY_SEARCH_STATUS:                       //按鍵查詢狀態
        {
            if(KeyValue)
            {
                KeyStatus = KEY_ACK_STATUS;        //按鍵下一個狀態為確認狀態
            }
            return 0;
        }
        break;

        case KEY_ACK_STATUS:                    //按鍵確認狀態
        {
            if(!KeyValue)
            {
                KeyStatus = KEY_SEARCH_STATUS;
            }
            else
            {
                for(i=0;i<4;i++)
                {
                    if(KeyValue&(1<<i))
                    {
                        KeyCurPress = KEY1 + i;
                        break;
                    }
                }
                KeyStatus = KEY_REALEASE_STATUS;
            }
            return 0;
        }
        break;

        case KEY_REALEASE_STATUS:                 //按鍵釋放狀態
        {
            if(!KeyValue)
            {
                KeyStatus = KEY_SEARCH_STATUS;
                return KeyCurPress;
            }
            return 0;
        }
        default:
            return 0;
        break;
    }
}
/**********************************************************
*函數名稱：main
*輸    入：無
*輸    出：無
*功    能：函數主題
***********************************************************/
void main(void)
{
    PortInit();
    TimerInit();
    Timer0Start();
    SegRefreshDisplayBuf();
    EA = 1;
    while(1)
    {
        SegRefreshDisplayBuf();
        if(Timer0IRQEvent)
        {
            Timer0IRQEvent = 0;
            switch(KeyRead())
            {
                case KEY1:
                {
                    bSetTime = ~bSetTime;
                    SegCurPosMark = 0;
                }
                break;

                case KEY2:
                {
                    if(++SegCurPosMark>=4)
                    {
                        SegCurPosMark = 0;
                    }
                }
                break;

                case KEY3:
                {
                    if(!bSetTime)
                        break;
                    if(CounterValue>=9999)
                        CounterValue = 0;
                    if     (SegCurPosMark == 0)
                        CounterValue += 1;
                    else if(SegCurPosMark == 1)
                        CounterValue += 10;
                    else if(SegCurPosMark == 2)
                        CounterValue += 100;
                    else
                        CounterValue += 1000;
                }
                break;

                case KEY4:
                {
                    if(!bSetTime)
                         break;
                    if(CounterValue<=0)
                    CounterValue = 9999;
                    if     (SegCurPosMark == 0)
                        CounterValue -= 1;
                    else if(SegCurPosMark == 1)
                        CounterValue -= 10;
                    else if(SegCurPosMark == 2)
                        CounterValue -= 100;
                    else
                        CounterValue -= 1000;
                }
                break;

                default:
                break;
            }
        }
        else if(Time1SecEvent)
        {
            Time1SecEvent = 0;
            if(!bSetTime)
            {
                 if(++CounterValue>=9999)
                {
                    CounterValue = 0;
                }
            }
        }
    }
}
/**********************************************************
*函數名稱：Timer0IRQ
*輸    入：無
*輸    出：無
*功    能：定時器中斷函數
***********************************************************/
void Timer0IRQ(void) interrupt 1
{
    TH0 = (65536 - TIMER0_INITIAL_VALUE)/256;
    TL0 = (65536 - TIMER0_INITIAL_VALUE)%256;
    Timer0IRQEvent = 1;

    SegDisplay();

    if(++TimeCount >= 200)
    {
        TimeCount = 0;
        Time1SecEvent = 1;
    }
}
