實物圖

視頻

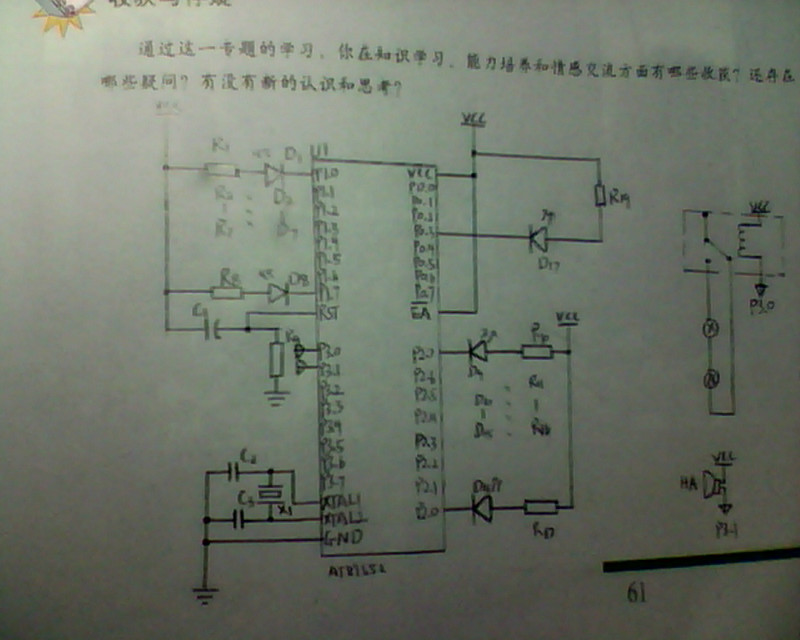

電路圖：


注意：這電路圖有錯，蜂鳴器必須按照如下接入才能響：

程序：
#include<reg52.h>
#include<intrins.h>
#define uint unsigned int//宏定義
#define uchar unsigned char
void delay(uint a);//聲明延時函數
void main()
{
uint b,c;uchar d,e;
P0=0xfe;
delay(200);
P0=0xff;
delay(200);
P0=0xfe;
delay(200);
P0=0xff;
delay(200);
P0=0xfe;
while(1)
{d=0xfe;e=0xfe;
for(b=8;b>0;b--)
{
for(c=8;c>0;c--)
{
 P1=d;//點亮p1口第一個led
 delay(100);//延時
 d=_crol_(d,1);//右移一位
}
P2=e;
e=_crol_(e,1);
}
   for(c=8;c>0;c--)
{
 P1=d;
 delay(100);
 d=_crol_(d,1);
}
P3=0xfc;//驅動蜂鳴器，繼電器
delay(3000);
P3=0xff;
}
}
void delay(uint a)
{
uint f,g;
for(;a>0;a--)
for(f=200;f>0;f--);
for(g=200;g>0;g--);
}
完
