利用MSP430內部DAC產生正弦信號

作者:余春雨老師   來源:本站原創   點擊數:…  更新時間：2013年12月18日   【字體：大 中 小】

 /*****************************************************************
               文件名：DAC_10k
               功能：使用msp430f169內部DAC模塊通過DMA模塊的傳輸
                     產生10kHz的正玄信號，本程序在一個周期內取點
                     為100個
*****************************************************************/

#include  <msp430x16x.h>
static int Sin_tab[100] = {
1638,1740,1843,1944,2045,2143,2240,2335,2426,2515,2600,2681,2758,2831,
2899,2962,3020,3072,3119,3160,3195,3224,3246,3262,3272,3272,3263,3247,
3224,3196,3161,3120,3074,3021,2964,2901,2833,2760,2683,2602,2517,2429,
2337,2243,2146,2047,1947,1845,1743,1640,1537,1435,1333,1233,1134,1037,
943,851,762,677,596,519,446,378,314,256,204,157,116,81,52,29,13,3,0,2,
12,28,50,78,113,154,200,252,310,373,440,513,590,671,756,756,844,936,
1030,1127,1225,1326,1427,1529};
void INIT_XT2();
void main(void)
{
  WDTCTL = WDTPW + WDTHOLD;                 // 停看門狗

  INIT_XT2();

  P5SEL=0XFF;
  ADC12CTL0 = REFON;                        // 參考電壓為內部2.5v
  DMA0SA = (int) Sin_tab;                   // 源地址寄存器
  DMA0DA = DAC12_0DAT_;                     // 目的地址寄存器
  DMA0SZ = 100;                            // 傳輸基本單元的個數
  DMACTL0 = DMA0TSEL_5;                     // DAC12_0CTL的DAC12IFG標志
  DMA0CTL = DMADT_4 + DMASRCINCR_3 + DMAEN; // DMADT_4：重復的塊傳輸方式 Rpt, inc src, word-word
  DAC12_0CTL = DAC12LSEL_2 + DAC12IR + DAC12AMP_5 + DAC12IFG + DAC12ENC; // Config
                                            // **force first interrupt**
  CCTL1 = OUTMOD_3;                         // Set/reset
  CCR1 = 1;                                 // PWM Duty Cycle
  CCR0 = 8-1;                              // ~1kHz Clock period
  TACTL = TASSEL_2 + MC_1;                  // SMCLK, up-mode

  _BIS_SR(LPM0_bits);                       // Enter LPM0
}
void INIT_XT2()
{
  unsigned char i;
  BCSCTL1&=~XT2OFF;//打開XT2振蕩器
  BCSCTL2|=SELM_2+SELS;//SELM_2:MCLK的時鐘源選XT2  SELS:選擇SMCLK的時鐘源為XT2
  do
  {
    IFG1&=~OFIFG;//清除震蕩錯誤標志
    for(i=0;i<100;i++);
    _NOP();
  }
  while((IFG1&OFIFG)!=0);
  IFG1&=~OFIFG;
}

======================================================================================
/******************************************************************************
* 文件:   main.c
* 說明:   MSP430F5438開發板 ADC12 轉換實驗
*         設置斷點觀察 voltage 中的電壓值
*         改變可變電阻器 R25 觀察 voltage 中的電壓值的變化
* 編譯:   IAR Embedded Workbench IDE for MSP430 v5.10
******************************************************************************/
#include  <msp430x54x.h>
#include  "GPIO.h"
#include  "BoardConfig.h"
#include  "Clock.h"

/******************************************************************************
*宏定義區
******************************************************************************/
#define   Num_of_Results   8                    //數據存儲的最大值
/******************************************************************************
*函數聲名區
******************************************************************************/
void ADC_init(void);
float ADC_opera(void);
/******************************************************************************
*變量定義區
******************************************************************************/
volatile unsigned int results[Num_of_Results];     //存儲 ADC12 采樣轉換結果
static unsigned char index = 0;
float voltage;                                  //  電壓值運算結果存儲
/*******************************系統主函數************************************/
int main( void )
{
  WDTCTL=WDTPW+WDTHOLD;
  BoardConfig(0xEF);                            //  板上資源配置
  Init_CLK();                                   //  初始化系統時鐘
  WDTCTL = WDT_ADLY_1_9;
  SFRIE1 |= WDTIE;                              //  WDT 中斷使能
  ADC_init();                                   //  ADC12轉換初始化
  _EINT();                                      //  開全局中斷

  while(1)
  {
    if(index==Num_of_Results-1)
    voltage=ADC_opera();
    _NOP();
    LPM1;
  }
}
/******************************************************************************
* 函數名: void ADC_init(void)
* 功  能: ADC12初始化
* 參  數: 無
* 返回值: 無
******************************************************************************/
void ADC_init(void)
{
  P6SEL |= 0x01;                            //  打開通道1
  ADC12CTL0 = ADC12ON+ADC12SHT0_8+ADC12MSC;

  ADC12CTL1 = ADC12SHP+ADC12CONSEQ_2;
  ADC12IE = 0x01;
  ADC12CTL0 |= ADC12ENC;
  ADC12CTL0 |= ADC12SC;
}
/******************************************************************************
* 函數名: void ADC_opera(void)
* 功  能: 將ADC采樣進來的數據轉換成十進制數
* 參  數: 無
* 返回值: 無
******************************************************************************/

float ADC_opera(void)
{
  unsigned long temp=0;
  float voltage;
  for(unsigned char i=0;i<Num_of_Results;i++)
  {
    temp +=results[i];
  }
  voltage=((temp/Num_of_Results)*3.3/4095);
  return voltage;
}
/******************************************************************************
* 函數名:  __interrupt void ADC12ISR (void)
* 功  能: ADC12 中斷服務函數
* 參  數: 無
* 返回值: 無
******************************************************************************/
#pragma vector=ADC12_VECTOR
__interrupt void ADC12ISR (void)
{
  switch(__even_in_range(ADC12IV,34))
  {
  case  6:                                  //   ADC12IFG0
    results[index] = ADC12MEM0;             //
    index++;                                //

    if (index == 8)
    {
      index = 0;
    }
  default: break;
  }
  LPM1_EXIT;
}
-----------------------------------------------------------------------------------------------------------------

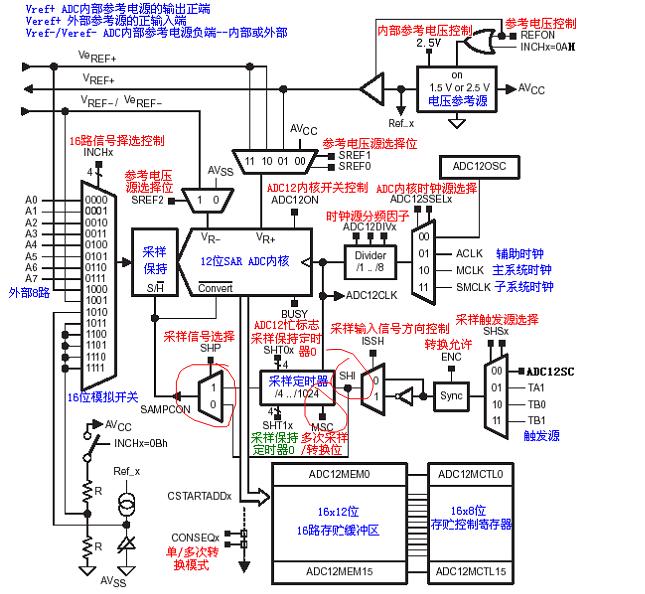

這張圖片在我學習過程中幫了不少忙，程序看不懂了，可以來看看這些，或許會有些收獲，本人是學集成電路設計的，覺得很有幫助。



下面貼些自己的測試程序，別小看這幾行程序啊，可是我測試N次的出來的

#include "msp430x14x.h"

void InitADC12();

unsigned char wait;

int main( void )

{

  // Stop watchdog timer to prevent time out reset

  WDTCTL = WDTPW + WDTHOLD;

  InitADC12();

  return 0;

}

void InitADC12()

{

    //_DINT();

    ADC12CTL0 &= ~ENC;  //只有在ENC復位的情況下才能對ADC12CTL0、1進行設置！！！這點很重要哦！！！

    ADC12CTL0 = MSC + REFON + REF2_5V + SHT0_15 + SHT1_15;

    /*MSC：多次采樣轉換位，只對序列采樣或者多次多次轉換有效。

        0：采樣定時器需要SHI信號的上升沿觸發

        1:首次需要采樣定時器SHI信號觸發，之后的轉換在上次轉換之后隨即開始。*/

    ADC12CTL1 |= SHP + CONSEQ_0;

    /*SHP: 1：采樣信號源自采樣定時器 0：采樣信號源自采樣輸入信號

    CONSEQ:  0: 單通道單次轉換 1：序列通道單詞轉換 2：?jiǎn)瓮ǖ蓝啻无D(zhuǎn)換 3：序列通道多次轉換

    CSTARTADD_x(0~15):轉換起始位置 */

    ADC12MCTL0 = EOS +  SREF_0 +  INCH_7;

    /* EOS:序列結束位

    SREF: 參考電壓選擇

    INCH：模擬輸入通道選擇 */

    ADC12IE |= 0x0001;//開相應模擬通道中斷，轉換完畢后引發中斷

    _EINT();

    //ADC12CTL0 |= ADC12ON + ENC;  //修改！！！//  這樣寫是不對的

    ADC12CTL0 |= ADC12ON;

    ADC12CTL0 |= ENC;

    wait = 0;  //此處可定義變量，指示轉換是否完成

    ADC12CTL0 |= ENC+ADC12SC;  //轉換開始  若希望在其他時間開始轉換 可將次句放在別處逼比必

    while(wait==0) ;

}

#pragma vector=ADC_VECTOR

__interrupt void ADC()

{int  result[7];

        wait=1;

        result[0] = ADC12MEM0;

        /*unsigned char q0;

 int *pmem=ADC12MEM;

     //轉換結束的標志位置位

 for(q0=0;q0<16;q0++)

 {

  AdMem[q0]= *pmem;

  pmem++;

 }*/

}


下面再來簡要的介紹一下這個模塊不易理解的地方

1、MSP430可以使用內部、外部的參考電壓，內部1.5或2.5，外部0~3.3，可以通過寄存器設置，采樣電壓的輸入范圍最大為0~3.3即AVss~AVcc，不能檢測負電壓，如果需要檢測負電壓，可以使用運放，電壓偏置成為正電壓然后檢測

2、使用外部AVss~AVcc作為參考電壓不夠穩定，但是精度高，使用內部電壓較穩定。

3、程序中一定要打開全局中斷_EINT();

ADC12
************************************************** ********** /
#定義__ MSP430_HAS_ADC12__ / *定義表明模塊是* /

#定義ADC12CTL0_（0x01A0u）/ * ADC12控制0 * /
DEFW（ADC12CTL0，ADC12CTL0_）
#定義ADC12CTL1_（0x01A2u）/ * ADC12控制1 * /
DEFW（ADC12CTL1，ADC12CTL1_）
#定義ADC12IFG_（0x01A4u）/ * ADC12中斷標志* /
DEFW（ADC12IFG，ADC12IFG_）
#定義ADC12IE_（0x01A6u）/ * ADC12中斷使能* /
DEFW（ADC12IE，ADC12IE_）
#定義ADC12IV_（0x01A8u）/ * ADC12中斷向量字* /
DEFW（ADC12IV，ADC12IV_）

#定義ADC12MEM_（0x0140u）/ * ADC12轉換內存* /
的#ifndef __ IAR_SYSTEMS_ICC__
#定義ADC12MEM（ADC12MEM_）/ * ADC12轉換存儲器（匯編）* /
其他#
#定義ADC12MEM（（INT *）ADC12MEM_）/ * ADC12轉換存儲器（C）* /
#ENDIF
#定義ADC12MEM0_（0x0140u）/ * ADC12轉換內存0 * /
DEFW（ADC12MEM0，ADC12MEM0_）
#定義ADC12MEM1_（0x0142u）/ * ADC12轉換內存1 * /
DEFW（ADC12MEM1，ADC12MEM1_）
#定義ADC12MEM2_（0x0144u）/ * ADC12轉換內存2 * /
DEFW（ADC12MEM2，ADC12MEM2_）
#定義ADC12MEM3_（0x0146u）/ * ADC12轉換記憶體3 * /
DEFW（ADC12MEM3，ADC12MEM3_）
#定義ADC12MEM4_（0x0148u）/ * ADC12轉換內存4 * /
DEFW（ADC12MEM4，ADC12MEM4_）
#定義ADC12MEM5_（0x014Au）/ * ADC12轉換記憶5 * /
DEFW（ADC12MEM5，ADC12MEM5_）
#定義ADC12MEM6_（0x014Cu）/ * ADC12轉換存儲器6 * /
DEFW（ADC12MEM6，ADC12MEM6_）
#定義ADC12MEM7_（0x014Eu）/ * ADC12轉換記憶7 * /
DEFW（ADC12MEM7，ADC12MEM7_）
#定義ADC12MEM8_（0x0150u）/ * ADC12轉換內存8 * /
DEFW（ADC12MEM8，ADC12MEM8_）
#定義ADC12MEM9_（0x0152u）/ * ADC12轉換存儲器9 * /
DEFW（ADC12MEM9，ADC12MEM9_）
#定義ADC12MEM10_（0x0154u）/ * ADC12轉換記憶體10 * /
DEFW（ADC12MEM10，ADC12MEM10_）
#定義ADC12MEM11_（0x0156u）/ * ADC12轉換記憶體11 * /
DEFW（ADC12MEM11，ADC12MEM11_）
#定義ADC12MEM12_（0x0158u）/ * ADC12轉換記憶體12 * /
DEFW（ADC12MEM12，ADC12MEM12_）
#定義ADC12MEM13_（0x015Au）/ * ADC12轉換記憶體13 * /
DEFW（ADC12MEM13，ADC12MEM13_）
#定義ADC12MEM14_（0x015Cu）/ * ADC12轉換記憶體14 * /
DEFW（ADC12MEM14，ADC12MEM14_）
#定義ADC12MEM15_（0x015Eu）/ * ADC12轉換記憶體15 * /
DEFW（ADC12MEM15，ADC12MEM15_）

#定義ADC12MCTL_（0x0080u）/ * ADC12內存控制* /
的#ifndef __ IAR_SYSTEMS_ICC__
#定義ADC12MCTL（ADC12MCTL_）/ * ADC12存儲器控制（用于匯編）* /
其他#
#定義ADC12MCTL（（char *）的ADC12MCTL_）/ * ADC12存儲器控制（對于C）* /
#ENDIF
#定義ADC12MCTL0_（0x0080u）/ * ADC12內存控制0 * /
DEFC（ADC12MCTL0，ADC12MCTL0_）
#定義ADC12MCTL1_（0x0081u）/ * ADC12內存控制1 * /
DEFC（ADC12MCTL1，ADC12MCTL1_）
#定義ADC12MCTL2_（0x0082u）/ * ADC12內存控制2 * /
DEFC（ADC12MCTL2，ADC12MCTL2_）
#定義ADC12MCTL3_（0x0083u）/ * ADC12內存控制3 * /
DEFC（ADC12MCTL3，ADC12MCTL3_）
#定義ADC12MCTL4_（0x0084u）/ * ADC12內存控制4 * /
DEFC（ADC12MCTL4，ADC12MCTL4_）
#定義ADC12MCTL5_（0x0085u）/ * ADC12內存控制5 * /
DEFC（ADC12MCTL5，ADC12MCTL5_）
#定義ADC12MCTL6_（0x0086u）/ * ADC12內存控制6 * /
DEFC（ADC12MCTL6，ADC12MCTL6_）
#定義ADC12MCTL7_（0x0087u）/ * ADC12內存控制7 * /
DEFC（ADC12MCTL7，ADC12MCTL7_）
#定義ADC12MCTL8_（0x0088u）/ * ADC12內存控制8 * /
DEFC（ADC12MCTL8，ADC12MCTL8_）
#定義ADC12MCTL9_（0x0089u）/ * ADC12內存控制9 * /
DEFC（ADC12MCTL9，ADC12MCTL9_）
#定義ADC12MCTL10_（0x008Au）/ * ADC12內存控制10 * /
DEFC（ADC12MCTL10，ADC12MCTL10_）
#定義ADC12MCTL11_（0x008Bu）/ * ADC12內存控制11 * /
DEFC（ADC12MCTL11，ADC12MCTL11_）
#定義ADC12MCTL12_（0x008Cu）/ * ADC12內存控制12 * /
DEFC（ADC12MCTL12，ADC12MCTL12_）
#定義ADC12MCTL13_（0x008Du）/ * ADC12內存控制13 * /
DEFC（ADC12MCTL13，ADC12MCTL13_）
#定義ADC12MCTL14_（0x008Eu）/ * ADC12內存控制14 * /
DEFC（ADC12MCTL14，ADC12MCTL14_）
#定義ADC12MCTL15_（0x008Fu）/ * ADC12內存控制15 * /
DEFC（ADC12MCTL15，ADC12MCTL15_）

/ * ADC12CTL0 * /
#定義ADC12SC（0×001）/ * ADC12開始轉換* /
#定義ENC（0x002）/ * ADC12啟用轉換* /
#定義ADC12TOVIE（量0x004）/ * ADC12定時器溢出中斷使能* /
#定義ADC12OVIE（量0x008）/ * ADC12溢出中斷使能* /
#定義ADC12ON（量0x010）/ * ADC12開/使能* /
#定義REFON對*（量0x020）/ * ADC12參考/
#定義REF2_5V（量0x040）/ * ADC12參考0:1.5 V / 1:2.5 V * /
#定義MSC（量0x080）/ * ADC12多SampleConversion * /
#定義SHT00（0x0100u）/ * ADC12采樣保持0選擇0 * /
#定義SHT01（0x0200u）/ * ADC12采樣保持0選擇1 * /
#定義SHT02（0x0400u）/ * ADC12采樣保持0選擇2 * /
#定義SHT03（0x0800u）/ * ADC12采樣保持0選擇3 * /
#定義SHT10（0x1000u）/ * ADC12采樣保持0選擇0 * /
#定義SHT11（0x2000u）/ * ADC12采樣保持1選擇1 * /
#定義SHT12（0x4000u）/ * ADC12采樣保持2選擇2 * /
#定義SHT13（0x8000u）/ * ADC12采樣保持3選擇3 * /
#定義MSH（量0x080）

#定義SHT0_0（0 * 0x100u）/ * ADC12采樣保持0選擇位：0 * /
#定義SHT0_1（1 * 0x100u）/ * ADC12采樣保持0選擇位：1 * /
#定義SHT0_2（2 * 0x100u）/ * ADC12采樣保持0選擇位：2 * /
#定義SHT0_3（3 * 0x100u）/ * ADC12采樣保持0選擇位：3 * /
#定義SHT0_4（4 * 0x100u）/ * ADC12采樣保持0選擇位：4 * /
#定義SHT0_5（5 * 0x100u）/ * ADC12采樣保持0選擇位：5 * /
#定義SHT0_6（6 * 0x100u）/ * ADC12采樣保持0選擇位：6 * /
#定義SHT0_7（7 * 0x100u）/ * ADC12采樣保持0選擇位：7 * /
#定義SHT0_8（8 * 0x100u）/ * ADC12采樣保持0選擇位：8 * /
#定義SHT0_9（9 * 0x100u）/ * ADC12采樣保持0選擇位：9 * /
#定義SHT0_10（10 * 0x100u）/ * ADC12采樣保持0選擇位：10 * /
#定義SHT0_11（11 * 0x100u）/ * ADC12采樣保持0選擇位：11 * /
#定義SHT0_12（12 * 0x100u）/ * ADC12采樣保持0選擇位：12 * /
#定義SHT0_13（13 * 0x100u）/ * ADC12采樣保持0選擇
