此次主角為一臺海爾HT20305W顯示器，老班長當年的家當，掐指一算，有些年頭有點歷史矣。
據老班長陳述，某日開機無反應，送修，維修店當家的拆機一看，直接宣布死亡，沒有“動手術”價值。后來幾經周折，自行查明顯卡已進入罷工狀態，但換上顯卡后，顯示器依然黑屏。
由于個人原因，顯示器送來后一直沒有時間料理，昨天下班后，開工。
現象：顯示器上電后黑屏，POWER燈一直藍閃，僅此而已。
原因：其實，其實這次本人早已胸有成竹，此種故障現象無非兩方面：一者高壓板（高壓模塊）故障，再者就是電源供給故障。
處理經過：
1、拆機，特別聲明：拆機時請認真考慮下圖中所示。
.jpeg)

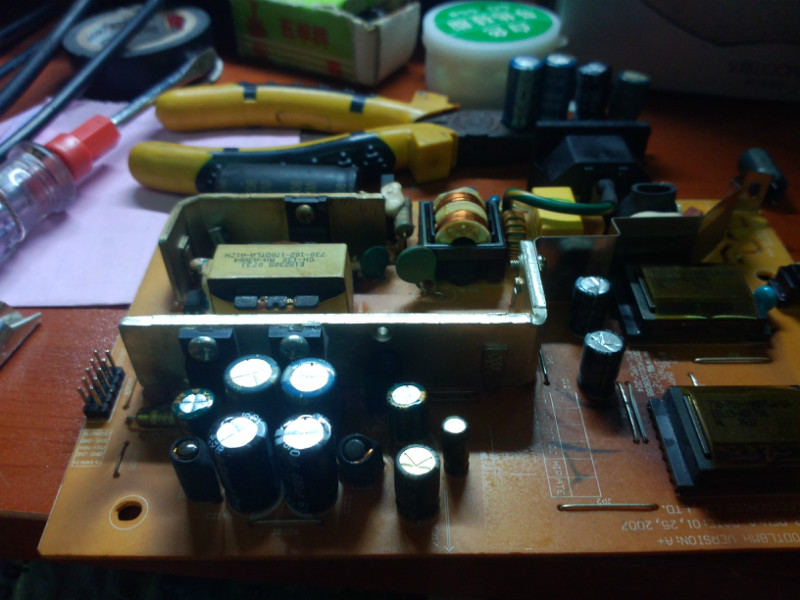

2、檢查各接線插頭正常 。以下照片為完工后補拍的電源板。做工還是值得贊揚的，板中間有一塊鋁片隔離開，遠處為電源輸入部分，近處為高壓供電部分----升到1500V后供給顯示器的燈管。
.jpeg)
3、各元器件沒有明顯外傷。

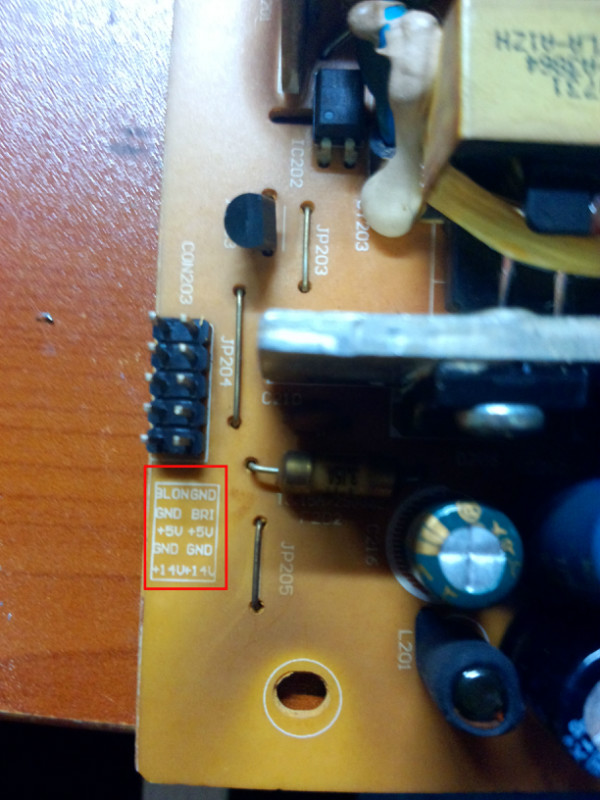

4、測量參數。下圖所示的JP204接頭就是供電給驅動板的，紅色圈中已經注明對應針腳的參數。+5V、+12V均正常。說明電源輸出沒問題。
.jpeg)

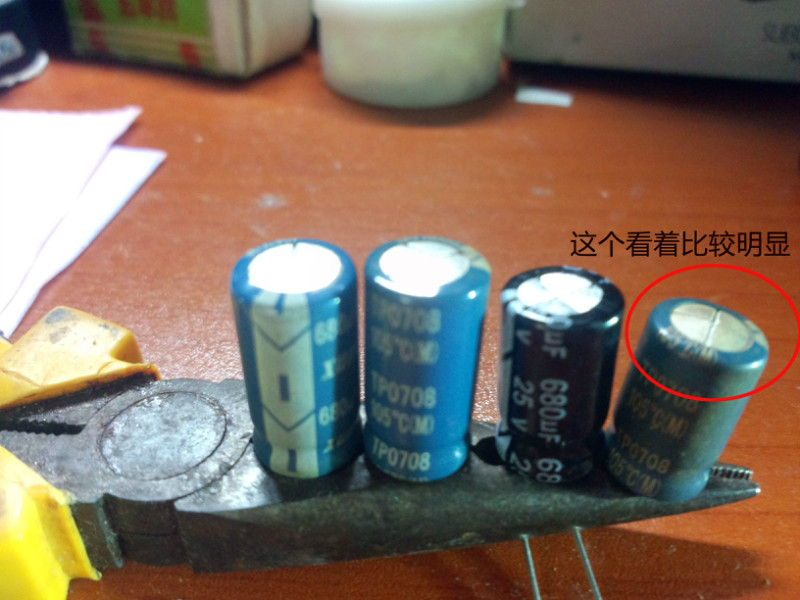

5、接下就是高壓模塊的事了。仔細檢查發現，有四個電容頂部有凸起現象，疑似爆漿。下圖為拆下來后的好壞電容對比，由于角度和拍攝問題（手機拍的），不大好分辨。黑色的是今天從華強北買回來好的，其它三只是拆下來的。
.jpeg)
處理措施：
更換四只電容。其實這四只電容拆下來通過萬用表測量，也能正常實現充放電功能。個人認為應該是電容老化導致其性能下降，畢竟顯示器的燈管需要DC1500V高壓才能正常工作，也正是如此，高壓不正常，引起保護電路動作，故開機時Power燈一直藍閃。

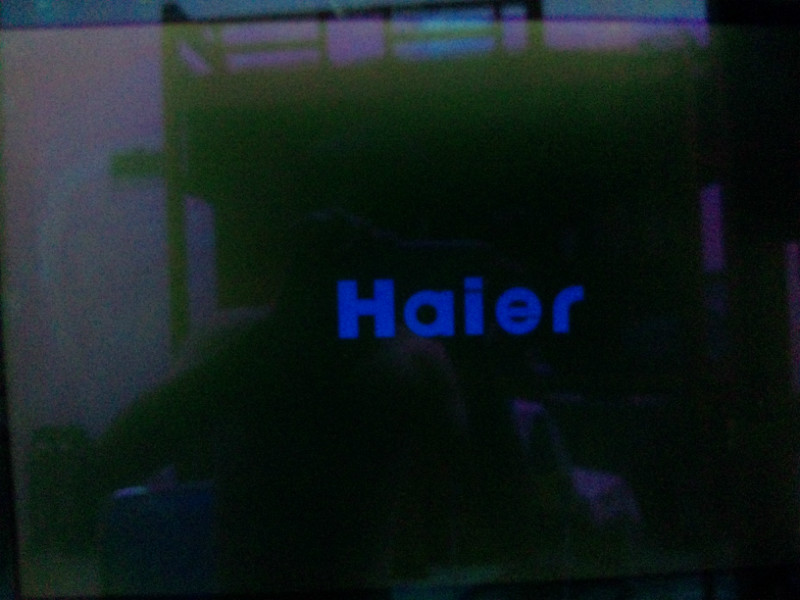

就這么簡單，四只電容更換完畢后，久違的Haier終于出來了……
.jpeg)
2013.6.17 于深圳·福田
