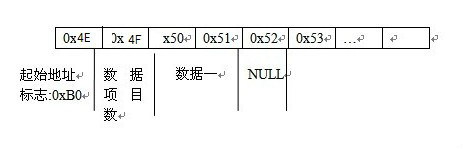

下面是EEPROM里面的數據儲存結構[嘻嘻,圖畫得有點不好,技術問題請見諒啦..]
.jpeg)
首先從主控入口代碼處進行分析:
#define EEPROM_StartAddr 0x4E
#define EEPROM_StartFlag 0xB0
LED=1;
BitData=read_add(EEPROM_StartAddr);
if (BitData!=EEPROM_StartFlag) while(1);
ListTotal=read_add(EEPROM_StartAddr+1);
for(i=0;i<ListTotal;i++)
{
CtrlList[i].AlarmTemp=read_add((EEPROM_StartAddr+2)+i*3);
CtrlList[i].CtrlPort =read_add((EEPROM_StartAddr+2)+i*3+1);
}
LED=0;
代碼首先會從EEPROM里面讀取0x4E位里面的數據來和EEPROM起始數據位標志進行對比,判斷這個EEPROM的數據格式的正確性,由于沒有讓
主控芯片對每一個數據位進行校驗,那么這就是一個簡單的驗證方法,要是對每一位數據都要進行的驗證的話得需要一個可靠,高效的算法,這樣雖
然安全,不過會對主控芯片初始化有一定的性能影響
判斷起始數據位失敗后,主控芯片會進入到卡死狀態[見代碼 while(1); ,死循環,處理器永遠也跳不出這個循環到外面]
判斷起始數據位成功后,下一步就從EEPROM的0x4F位讀取出需要控制溫度的項目總數,然后再按照這個項目總數來進行數據位偏移來讀取將要
控制的溫度數值和警報控制端口,注意兩個控制數據結構中間需要用一個NULL[即0x00]來隔開來,防止數據結構被打亂
從EEPROM里面讀取完成數據后,主控芯片工作指示燈發光,開始進入溫度控制
主要代碼:
while(1)
{
TempData=get_temp();
BitData=(TempData%1000/100)*10;//十位溫度。
BitData=(TempData%1000%100/10)+BitData;//個位溫度。
for(i=0;i<ListTotal;i++)
{
CtrlElec=(CtrlList[i].AlarmTemp>=BitData)?0:1;
CtrlListPort=CtrlList[i].CtrlPort;
CtrlPort(CtrlListPort,CtrlElec); //符合條件輸出底電,不符合輸出高電
delayb(100);
}
delayb(200);
}
這個可不像SetTimer()一樣,用SetTimer()指定了的函數不需要加上while 循環,僅且把上面的代碼當作線程來看待,讓這個線程運行的代碼段永遠
都是這個,假如線程的代碼一旦執行完畢[也就是說跳出了while 死循環],那么它就會關閉掉自己和釋放屬于自己的TLS[線程本地儲存]
先從DS18B02里面讀取出來溫度值,然后再對溫度進行轉換,把轉換好的溫度再和從EEPROM里面讀取出來的數據結構進行比較
一個溫度控制判斷周期約一秒[以12MHz來計算的話,應該是略大于一秒而不會小于一秒]..
下面是溫度控制器的電路:

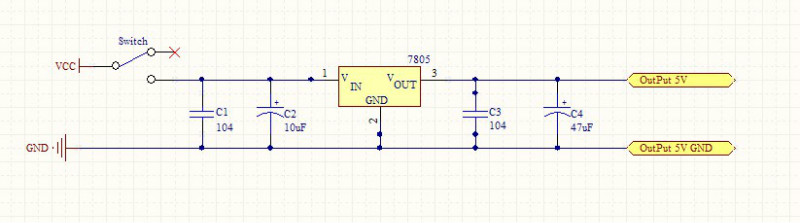

5V供電電路:
.jpeg)

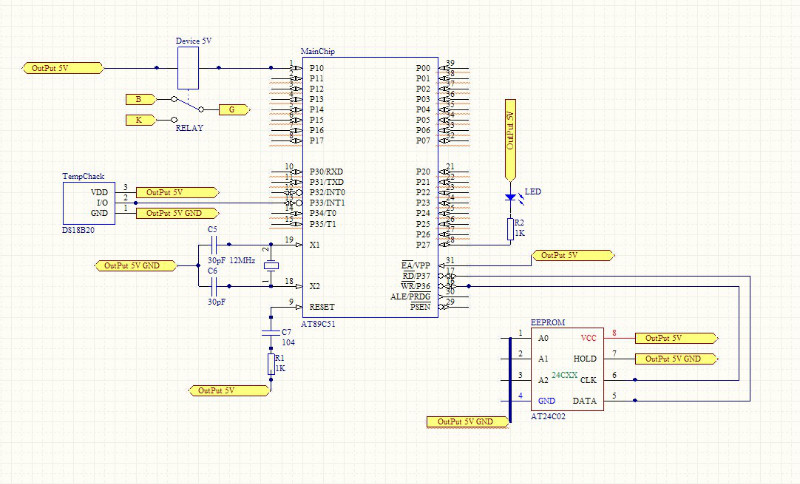

主控芯片及外圍器件電路:
.jpeg)

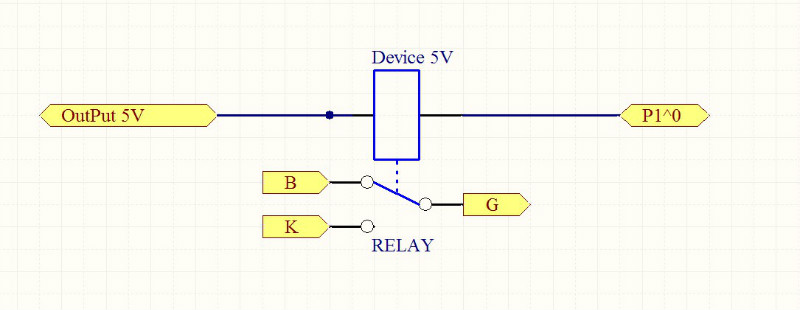

電路中用繼電器來控制外部電路的開閉,G[公共端] B[常閉端] K[常開端] 就是讓繼電器控制外部電路的開關,5V電壓和P1^0端口是用來控制繼電器
的G端和B,K端通路.原理如下:
單片機通過引腳輸出 1 0來實現控制外圍電路,以P1^0[P1端口的第1位引腳]為例,當P1^0輸出1的時候,引腳會產生一個5V的高電平.當P1^0輸出0
的時候,引腳會產生一個0V的低電平
.jpeg)
注:繼電器原理圖來自百度百科-> http://baike.baidu.com/view/39560.htm

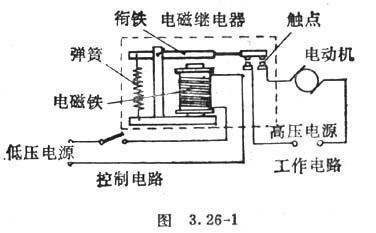

繼電器原理:當控制電路兩端有電流通過時,電和金屬發生電磁感應,使得銜鐵被磁力吸引而控制工作電路的開關
.jpeg)
.jpg)

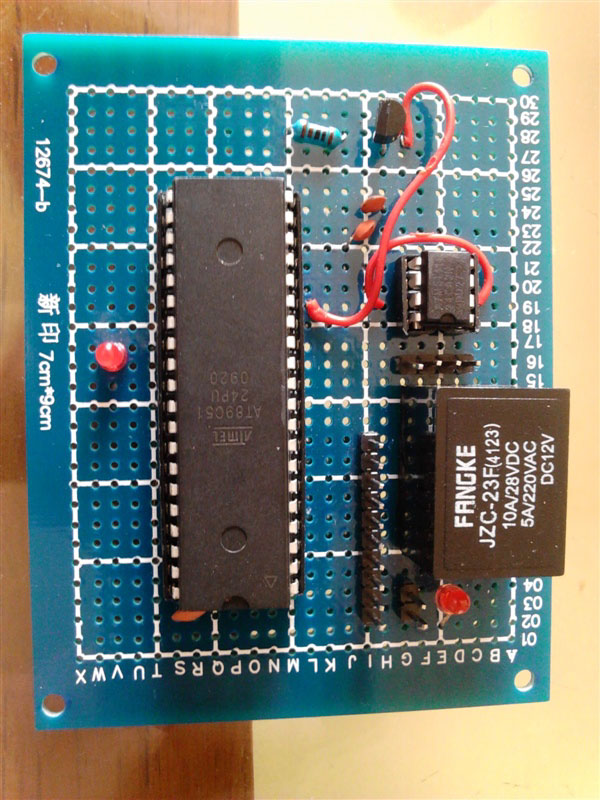

實物圖和電路原理圖基本一致,這個大家不用擔心
下面是main.c 文件：
#include <reg51.h>
#define uchar unsigned char
#define uint unsigned int
#define EEPROM_StartAddr 0x4E
#define EEPROM_StartFlag 0xB0
/*
#define EEPROM_EndFlag 0xC0
#define EEPROM_EndAddr 0x4E+2+24 //8個數據總數x3個數據位
//EEPROM_EndAddr=0x4E+2+8x03 每個數據占3字節(兩個主要數據和一個NULL),0x49系獲得數據項目總數
*/
typedef int CTRL_TOTAL;//列表總項目
typedef struct EEPROM_DataList//EEPROM數據結構
{
int AlarmTemp;//報警溫度
int CtrlPort; //控制端口
} CTRL_DATALIST;
uint get_temp();
void tmpchange(void);
void delayb(uint count);
void init();
void write_add(uchar address,uchar date);
uchar read_add(uchar address);
void CtrlPort(int PortCode,int Ctrl);
sbit Beep=P3^4; // 測試用,可略
sbit LED=P2^7;
sbit CtrlPort1=P1^0;
sbit CtrlPort2=P1^1;
sbit CtrlPort3=P1^2;
sbit CtrlPort4=P1^3;
sbit CtrlPort5=P1^4;
sbit CtrlPort6=P1^5;
sbit CtrlPort7=P1^6;
sbit CtrlPort8=P1^7;
CTRL_TOTAL ListTotal;
CTRL_DATALIST CtrlList[8];
void delayb(uint count) ;
void main()
{
int BitData; // EEPROM位數據緩存
int i; // 計數循環變量
int TempData; // 當前溫度值
int CtrlListPort; // 將要控制的引腳
int CtrlElec; // 將要控制的引腳輸出電平
LED=1;
init();
BitData=read_add(EEPROM_StartAddr);
if (BitData!=EEPROM_StartFlag){while(1);} // 卡住它,不要讓它重新運行
// 關于EEPROM獲取數據信息可以從同文件夾中圖片有指導
ListTotal=read_add(EEPROM_StartAddr+1);
for(i=0;i<ListTotal;i++)
{
CtrlList[i].AlarmTemp=read_add((EEPROM_StartAddr+2)+i*3);
CtrlList[i].CtrlPort =read_add((EEPROM_StartAddr+2)+i*3+1);
}
tmpchange();
for(i=0;i<=7;i++) CtrlPort(i,1); //輸出高電位
LED=0; //工作指示燈開啟
while(1)
{
TempData=get_temp();
BitData=(TempData%1000/100)*10; //十位溫度。
BitData=(TempData%1000%100/10)+BitData;//個位溫度。
for(i=0;i<ListTotal;i++)
{
CtrlElec=(CtrlList[i].AlarmTemp>=BitData)?0:1;
CtrlListPort=CtrlList[i].CtrlPort;
CtrlPort(CtrlListPort,CtrlElec); //符合條件輸出底電,不符合輸出高電
delayb(100);
}
delayb(200);
}
}
void CtrlPort(int PortCode,int Ctrl)//控制P1.0-P1-7
{
switch(PortCode)
{
case 1: CtrlPort1=Ctrl;
case 2: CtrlPort2=Ctrl;
case 3: CtrlPort3=Ctrl;
case 4: CtrlPort4=Ctrl;
case 5: CtrlPort5=Ctrl;
case 6: CtrlPort6=Ctrl;
case 7: CtrlPort7=Ctrl;
case 8: CtrlPort8=Ctrl;
}
}
