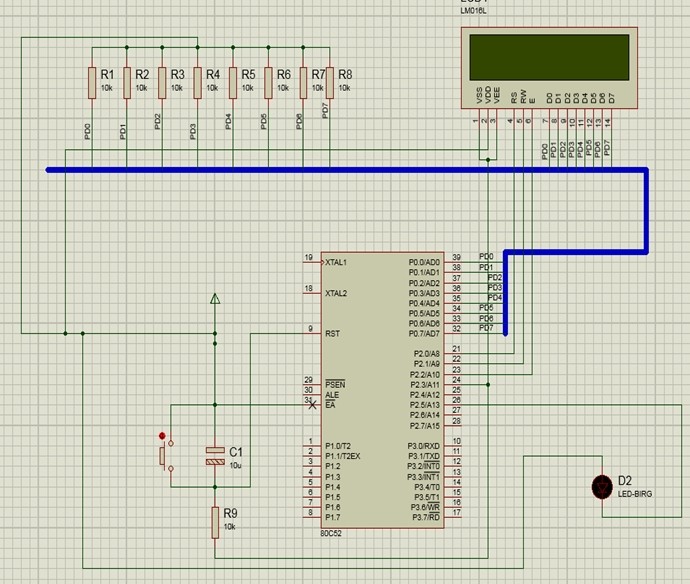

這是用單片機仿真軟件做的一個電子時鐘程序 電路圖在下面：

#include<reg52.h>
#include<intrins.h>
#include<stdlib.h>
#define uint unsigned int
#define uchar unsigned char
sbit RS=P2^0;
sbit RW=P2^1;
sbit E=P2^2;
sbit BF=P0^7;
sbit d=P2^3;
unsigned char code string[]={"Test Result"};
unsigned char code digit[]={"0123456789"};
void delay1ms()
{
   unsigned char i,j;
for(i=0;i<10;i++)
 for(j=0;j<33;j++);
 }

void delay(unsigned char n)
 {
   unsigned char i;
for(i=0;i<n;i++)
  delay1ms();
 }

unsigned char busy(void)//判忙函數
{
bit result;
RS=0;
RW=1;
E=1;
    _nop_();
_nop_();
_nop_();
_nop_();
result=BF;
E=0;
return result;
}
void writeinstruction(uchar dictate)//寫指令
{
    while(busy()==1);
RS=0;
RW=0;
E=0;
_nop_();
_nop_();
P0=dictate;
_nop_();
_nop_();
_nop_();
_nop_();
E=1;
_nop_();
_nop_();
_nop_();
_nop_();
E=0;
}
void writeaddress(uchar x)//寫地址
{
writeinstruction(x|0x80);
}
void wretedata(uchar y)//寫數據
{
while(busy()==1);
RS=1;
RW=0;
E=0;
P0=y;
_nop_();
_nop_();
_nop_();
_nop_();
E=1;
_nop_();
_nop_();
_nop_();
_nop_();
E=0;
}
void init(void)//初始化
{
    d=0;
delay(15);
writeinstruction(0x38);//工作方式：8位總線，2行，5*7點陣
delay(5);
    writeinstruction(0x38);//工作方式：8位總線，2行，5*7點陣
delay(5);
    writeinstruction(0x38);//工作方式：8位總線，2行，5*7點陣
delay(5);
writeinstruction(0x0f);//顯示狀態：顯示開，有光標，光標閃爍
delay(5);
writeinstruction(0x06);//光標移動：光標右移，字符不移
    delay(5);
writeinstruction(0x01);
delay(5);
}
void main(void)
{
      unsigned char D1,D2,D3,D4,D5;   //定義變量i指向字符串數組元素
 unsigned int x;    //定義變量，儲存檢測結果
 unsigned char i;
init();
      delay(10);
writeaddress(0x02);
i=0;
while(string[i]!=0)
{
wretedata(string[i]);
i++;
}
while(1)
{
x=rand();
D1=x%10;
D2=x%10000%1000%100/10;
D3=x%10000%1000/100;
D4=x%10000/1000;
D5=x/10000;
writeaddress(0x45);
wretedata(digit[D5]);
wretedata(digit[D4]);
wretedata(digit[D3]);
wretedata(digit[D2]);
wretedata('.');
wretedata(digit[D1]);
for(i=0;i<4;i++)
delay(250);
}
}
