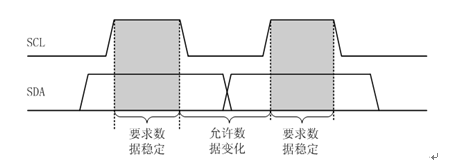

I2C總線進行數據傳送時，時鐘信號為高電平期間，數據線上的數據必須保持穩定，只有在時鐘線上的信號為低電平期間，數據線上的高電平或低電平狀態才允許變化。
.png)
.png)

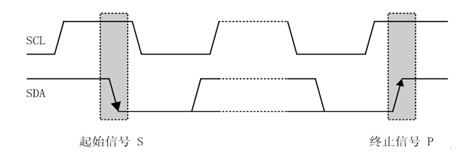

起始和終止信號 ：SCL線為高電平期間，SDA線由高電平向低電平的變化表示起始信號；SCL線為高電平期間，SDA線由低電平向高電平的變化表示終止信號。

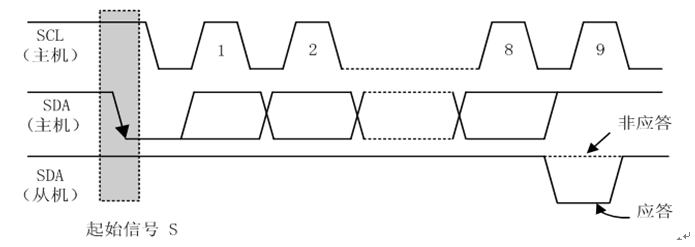

數據傳送格式（1）字節傳送與應答
每一個字節必須保證是8位長度。數據傳送時，先傳送最高位（MSB），每一個被傳送的字節后面都必須跟隨一位應答位（即一幀共有9位）。如果一段時間內沒有收到從機的應答信號，則自動認為從機已正確接收到數據。

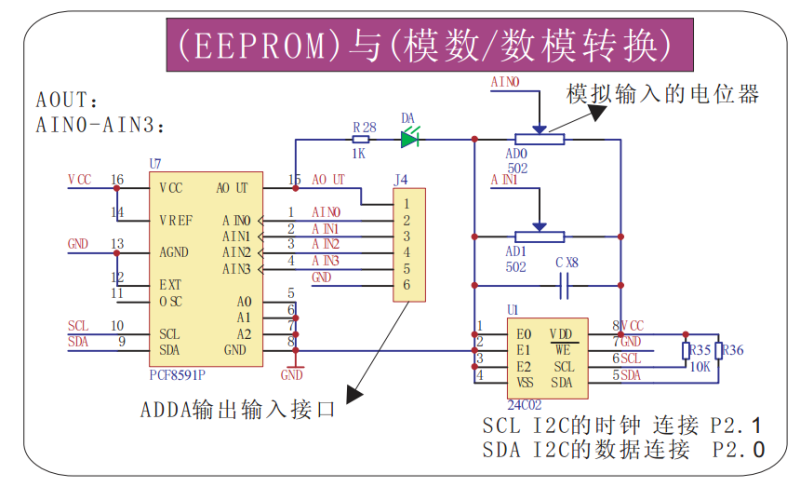

3引角對應，為當前電路中的地址選擇線，三根線可選擇8個芯片同時連接在電路中，當要與哪個芯片通信時傳送相應的地址即可與該芯片建立連接，TX-1B實驗板上三根地址線都為0。最后一位R/W為告訴從機下一字節數據是要讀還是寫，0為寫入，1為讀出。
.png)

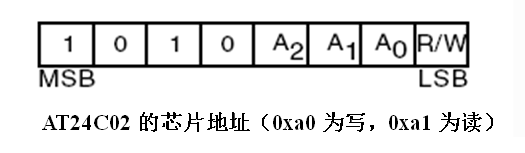

AT24C02的芯片地址如下圖，1010為固定，A0，A1，A2正好與芯片的1，2，
.png)
.png)
.png)
.png)
code：
/*
通訊中 SDA 口通訊雙方都可為輸出，如果一方輸出低，
另一方則如果輸出高也不能使SDA為高，相當于，輸出低的一方占住了SDA口。
兩個口，一個出高一個出低，則線上電平是低的。
這是由于，出高的驅動能力不及出低拉電流的能力。
所以SDA=1為釋放數據線
*/
#include<reg52.h>
#define uint unsigned int
#define uchar unsigned char
sbit sda=P2^0;
sbit scl=P2^1;
void delay()//執行空語句，微秒級延時函數
{;;}
void delay1ms(uint z)//延時1ms
{
uint x,y;
for(x=z;x>0;x--)
{
for(y=0;y<=110;y++)
{
}
}
}
void init()//初始化狀態下SCL和SDA都為高電平
{
scl=1;
delay();
sda=1;
delay();
}
void start()//在SCL為高電平時SDA由高電平到低電平
{
sda=1;
delay();
scl=1;
delay();
sda=0;
}
void respons()
/*
應答信號,SCL在高電平期間，SDA被從設備拉為低電平表示應答。
（sda==1）和i<255相與，表示若在一段時間內沒有從器件的應答則主器件
默認從器件已經收到數據而不再等待應答信號
*/
{
uchar i;
scl=1;
delay();
while((sda==1)&&(i<250))
{
i++;
}
scl=0;
delay();
}
void stop()//SCL在高電平期間，SDA一個上升沿停止信號
{
sda=0;
delay();
scl=1;
delay();
sda=1;
}
void write_byte(uchar date)//寫一個字節
{
uchar i,temp;
temp=date;
for(i=0;i<8;i++)
{
temp=temp<<1;
scl=0;//只有在SCL為0期間才允許SDA數據線上的狀態才允許變化
delay();
sda=CY;//PSW的寄存器的CY進位標志位
delay();
scl=1; //SCL時鐘信號為高電平期間數據線上的數據必須保持穩定
delay();
}
scl=0;
delay();
sda=1;//釋放總線
delay();
}
uchar read_byte()
{
uchar i,k;
scl=0;
delay();
sda=1;//釋放總線
delay();
for(i=0;i<8;i++)
{
scl=1;
delay();
k=(k<<1)|sda;
scl=0;
delay();
}
//delay();here is a bug
return k;
}

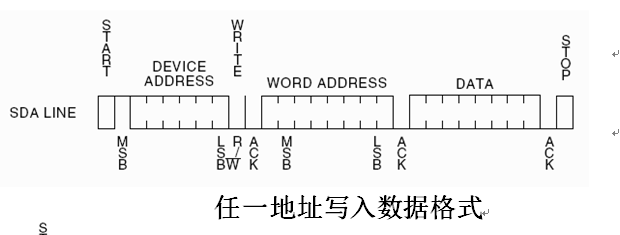

void write_address(uchar address,uchar date)
{
start();
write_byte(0xa0);
respons();
write_byte(address);
respons();
write_byte(date);
respons();
stop();
}

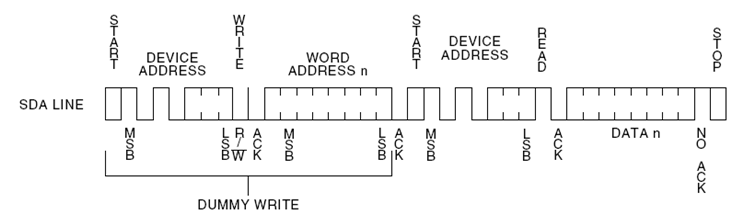

uchar read_address(uchar address)
{
uchar date;
start();
write_byte(0xa0);
respons();
write_byte(address);
respons();
start();
write_byte(0xa1);
respons();
date=read_byte();
stop();
return date;
}
void main()
{
init();
write_address(1,0xfe);
delay1ms(100);
P2=read_address(1);
while(1);
}
I2C總線介紹：
I2C總線（Inter IC Bus）由飛利浦公司推出，是近年來微電子控制領域廣泛采用的一宗新型總線標準，它使同步通信的一種特殊形式，具有接口少、控制簡單、器件封裝形體小、通信速率較高等優點（可達400Kbps）。在主從通信中，可以有多個I2C總線器件同時接到I2C總線上，所有與I2C總線兼容的器件都具有標準的接口，通過地址來識別通信對象，是她可以經由I2C總線相互直接通信。
I2C總線由數據線和時鐘線SDA和SCL兩條線構成，可發送數據可接收數據。于CPU及被控IC間、IC與IC間均可雙向傳送，各器件均并于總線上，各自有唯一地址。信息傳輸中，I2C總線上的各器件既是被控又是控制器件，既是發送器又是接收器。CPU發出的控制信號分為地址碼和數據嗎兩部分；地址碼選址；數據嗎送數。故而各IC雖同并于總線上但卻各自獨立。
I2C總線硬件結構圖
圖中：ACL時鐘，SDA數據 接上拉電阻，故總線空閑是高電平，任一器件變低均將拉低電平故曰：各器件的時鐘線及數據線乃“與”關系。
通信格式為 時鐘高時下跳開始尋地址 發送一字節 8位中低位為數據方向 0為我黨要向下面發指令 形象的為“O”，俗稱為蛋，如川蛋：“川O001”，陜蛋：“陜O001”都是當官的向下發指令，發飆的，當然，單片機哎平方C系統呢有點民主成分，從機可以向主機傳信息，既發1，形象的成為“1”：咦 你們小麻蝦 小老百信還要上方發信息呀？？�。� 事實上是的 0為下蛋-----下傳數據；1為上訪-----上傳數據。記住了吧！
時鐘為高SCL=1時 數據那得穩定 俗稱維穩期間當然 時鐘撤了 SCL=0時 隨便你蝦子變化數據。
發送啟動信號 那得我們主機發了 黨外人士沒這個權利 在時鐘為高 警察在的時 本地圖片，請重新上傳候 主機發一個下跳沿信號 表示開會了 開始了既：SCL=1時 SDA 你們老百姓就等著查戶口吧！
當官的在警察在時下跳了 于是衙門發令查戶口 高七位為你我家庭住址，最低一位為數據方向 上面已表在此老子不說了。
各民眾，自己根據收到的地址碼對號入座，發現是自己 那就準備收吧---數據。
而且在收數據時 每次收到了 都得回答“諾”.若是犯人那得點頭說“政府好”，當然主機可以不回答 主機不回答視為停止傳數據的命令 注意了 每次回答都必須是時鐘為高時拉數據線為低哦！不得有誤。
主機若在時鐘為高時上跳---警察在的時候領導跳上臺那是表示結束了gameover了 數據傳送動作停止了。
2，單片機模擬I2C總線通信
目前很多單片機都有硬硬的I2C總線通信控制單元，工作時無需我們介入自動工作，但可憐的51單片機沒有 這個接口我們不得不通過軟件模擬I2C總線的工作時序，在要用時。調用這些子函數即可。
有仨方式：一，主機向從機發數據，數據傳送方向在整個過程中不變。
二，主機在第一個字節后，立即從從機讀數。
三，在傳送過程中，當需要改變傳送方向時，需將起始信號和從機地址重復發放一次，而兩次讀寫方向的那個位剛好相反。
