矩陣式結構的鍵盤識別要復雜一些，列線通過電阻接正電源，并將行線所接的單片機的I/O口作為輸出端，而列線所接的I/O口則作為輸入。這樣，當按鍵沒有按下時，所有的輸入端都是高電平，代表無鍵按下。行線輸出是低電平，一旦有鍵按下，則輸入線就會被拉低，這樣，通過讀入輸入線的狀態就可得知是否有鍵按下了。

在矩陣式鍵盤中，每條水平線和垂直線在交叉處不直接連通，而是通過一個按鍵加以連接。這樣，一個端口(如P1口)就可以構成4*4=16個按鍵，比之直接將端口線用于鍵盤多出了一倍，而且線數越多，區別越明顯，比如再多加一條線就可以構成20鍵的鍵盤，而直接用端口線則只能多出一鍵(9鍵)。由此可見，在需要的鍵數比較多時，采用矩陣法來做鍵盤是合理的。

　　<1>確定矩陣式鍵盤上何鍵被按下介紹一種“行掃描法”。

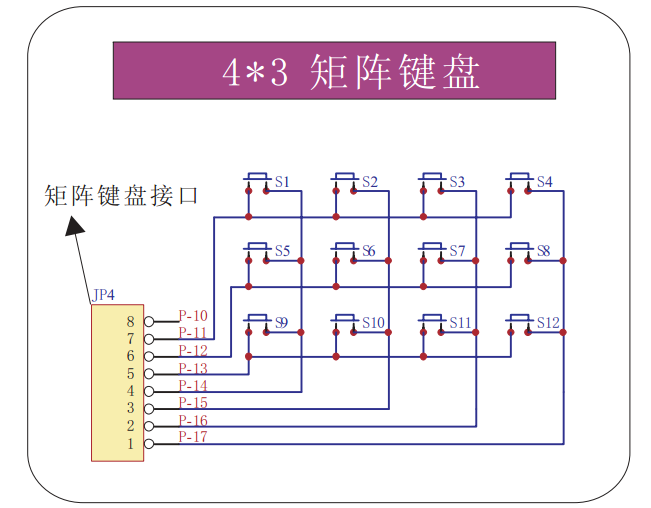

　　行掃描法 行掃描法又稱為逐行(或列)掃描查詢法，是一種最常用的按鍵識別方法，如上圖所示鍵盤，介紹過程如下。

　　1、判斷鍵盤中有無鍵按下 將全部行線Y0-Y3置低電平，然后檢測列線的狀態。只要有一列的電平為低，則表示鍵盤中有鍵被按下，而且閉合的鍵位于低電平線與4根行線相交叉的4個按鍵之中。若所有列線均為高電平，則鍵盤中無鍵按下。

　　2、判斷閉合鍵所在的位置 在確認有鍵按下后，即可進入確定具體閉合鍵的過程。其方法是：依次將行線置為低電平，即在置某根行線為低電平時，其它線為高電平。在確定某根行線位置為低電平后，再逐行檢測各列線的電平狀態。若某列為低，則該列線與置為低電平的行線交叉處的按鍵就是閉合的按鍵。

　　<2>確定矩陣式鍵盤上何鍵被按下介紹一種“高低電平翻轉法”。

　　首先讓P1口高四位為1，低四位為0,。若有按鍵按下，則高四位中會有一個1翻轉為0，低四位不會變，此時即可確定被按下的鍵的行位置。

　　然后讓P1口高四位為0，低四位為1,。若有按鍵按下，則低四位中會有一個1翻轉為0，高四位不會變，此時即可確定被按下的鍵的列位置。
　　最后將上述兩者進行或運算即可確定被按下的鍵的位置。

CODE：

/*矩陣4*3按鍵*/
#include<reg52.h>
#include<intrins.h>
#define uint unsigned int
#define uchar unsigned char
uchar code dutable[]={
0xc0,0xf9,0xa4,0xb0,
0x99,0x92,0x82,0xf8,
0x80,0x90,0xc7,0x88};//段選0~9+L+A
uchar num,temp,flag;//flag標記在沒有按鍵之前不顯示任何數字
void delay(uint z);
void display(uchar num);
uchar keyscan();
void main()
{
while(1)
{
display(keyscan());
}
}
void delay(uint z)
{
uint x,y;
for(x=z;x>0;x--)
{
for(y=0;y<=110;y++)
{
}
}
}
void display(uchar num)
{
if(flag==0)
{
P0=0xff;
}
else
{
P0=dutable[num];
}
}
uchar keyscan()
{
P1=0xfd;//11111101
temp=P1;
temp=temp&0xf0;
if(temp!=0xf0)//有按鍵
{
delay(10);//消除抖動,確定有按鍵
temp=P1;
temp=temp&0xf0;
while(temp!=0xf0)
{
temp=P1;
flag=1;
switch(temp)
{
case 0xed: num=0;
break;
case 0xdd: num=1;
break;
case 0xbd: num=2;
break;
case 0x7d: num=3;
break;
}
if(temp!=0xf0)
{
delay(10);//消除抖動,確定有按鍵已經松開
temp=P1;
temp=temp&0xf0;
while(temp!=0xf0)
{
temp=P1;
temp=temp&0xf0;
}
}
}
}

P1=0xfb;
temp=P1;
temp=temp&0xf0;
if(temp!=0xf0)//有按鍵
{
delay(10);//消除抖動,確定有按鍵
temp=P1;
temp=temp&0xf0;
while(temp!=0xf0)
{
flag=1;
temp=P1;
switch(temp)
{
case 0xeb: num=4;
break;
case 0xdb: num=5;
break;
case 0xbb: num=6;
break;
case 0x7b: num=7;
break;
}
if(temp!=0xf0)
{
delay(10);//消除抖動,確定有按鍵已經松開
temp=P1;
temp=temp&0xf0;
while(temp!=0xf0)
{
temp=P1;
temp=temp&0xf0;
}
}
}
}

P1=0xf7;
temp=P1;
temp=temp&0xf0;
if(temp!=0xf0)//有按鍵
{
delay(10);//消除抖動,確定有按鍵
temp=P1;
temp=temp&0xf0;
while(temp!=0xf0)
{
flag=1;
temp=P1;
switch(temp)
{
case 0xe7: num=8;
break;
case 0xd7: num=9;
break;
case 0xb7: num=10;
break;
case 0x77: num=11;
break;
}
if(temp!=0xf0)
{
delay(10);//消除抖動,確定有按鍵已經松開
temp=P1;
temp=temp&0xf0;
while(temp!=0xf0)
{
temp=P1;
temp=temp&0xf0;
}
}
}
}
return num;
}
