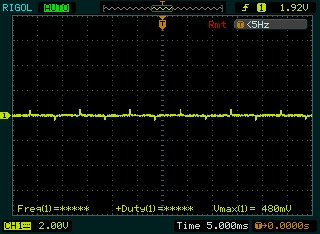

首先是用了一個22P的電容測試，在1HZ的頻率下，結果為0V，波形也是一條直線。

這是100hz的情況，貌似有一些細微的變化

這是放大以后的波形，這是不是就是傳說中的毛刺，是不是電容漏電的原因？

這是把頻率加到1KHZ時的樣子，基本上就變成有規律的波紋了。

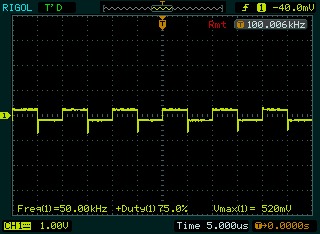

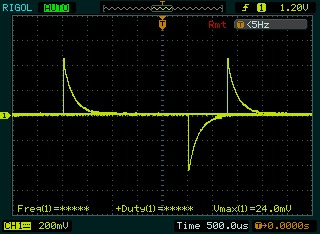

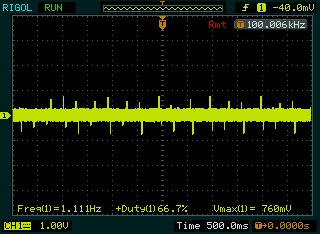

這是把頻率加到100khz時的樣子，第一副圖是把時基調到500ms，而第二副則把時基調到5us，其他的也有這個狀況，有的時候，時基不同，高的時基下也可以顯示出一種波形，低時基下也可以顯示出一種波形，很奇妙。

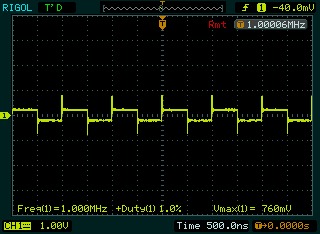

1Mhz下的波形

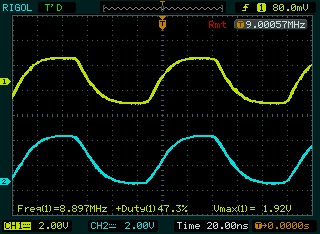

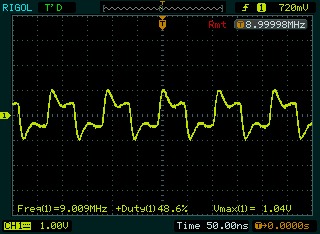

 10Mhz下的波形

10Mhz 50P的波形，好像比22P的更糾結一些。

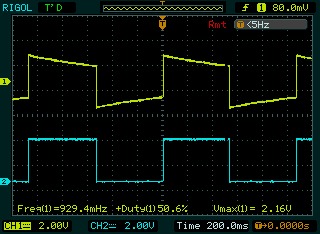

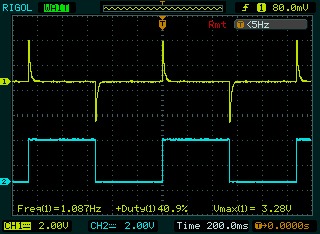

這是1hz下103電容的波形，上面的是測試波形，下面的是正常波形，可以看出，跳變沿和下跳變沿的時候，會發生一個電壓的變化，而且是以地為基準的。

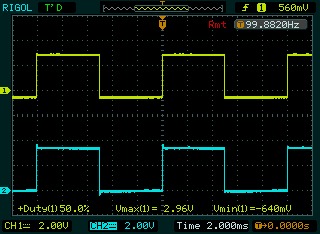

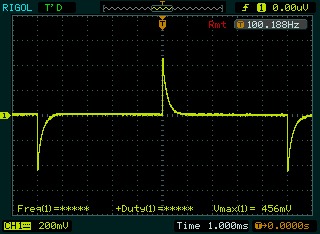

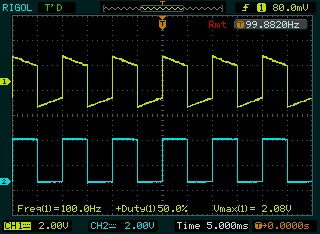

這是100hz時103的變化，也是以0V為基準變化的，是不是從這點來說，方波，也屬于交流。

1k時候的波形，基本上相近了

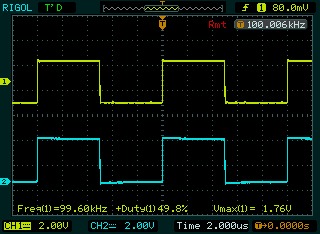

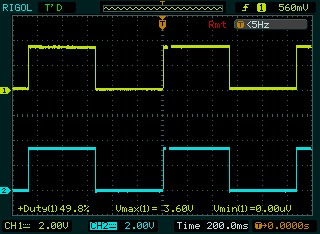

100k時候的波形，已經一樣了，則應該就可以說明電容的通交隔直的特性了吧。

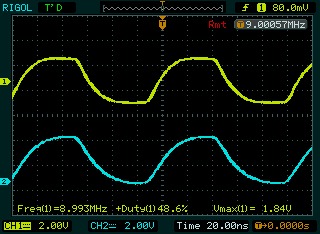

這是10MHZ時的波形，一模一樣地。

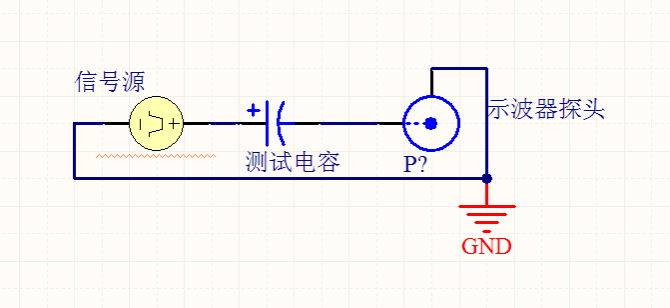

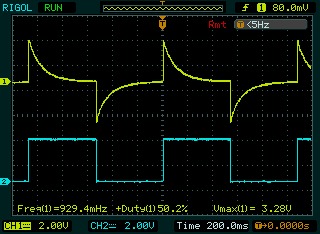

這是104電容，1hz頻率時的波形，試分析一下，開始的時候，電容的a端，也就是與管角相連的那端為0電平，b端，也就是測量端，也為低電平，然后突然，a端有一個高電平，由于電容內部沒有存儲電荷，所以b端和a端為等電位，b端也被拉高了，隨著時間的推移，電容開始充電，電位開始下降，直到電容充滿電，電位變成0，但有個問題，1、按理說，示波器的測試端應該屬于斷路，那么這樣的話，他不形成回路，既然沒有回路的話，那么電荷是從哪里來的呢？如果這個問題可以解釋清楚的話，那么按照這個邏輯往下推的話，當下降沿來臨時，a端電位變成了低電平，電荷隨著a端就釋放掉了，所以電壓變成了負的，隨著時間的推移，電荷慢慢的釋放掉了，a端和b端又變成了等電位，所以就成了下降沿對應的波形了。那么這里還是有個問題，當a端為0V的時候，那么b端為啥就變成正的了呢？那么就還回到了第一個問題，b端斷路的狀態，如果能解釋清楚這個問題，那么第二個問題，就好辦了。查資料中。。。

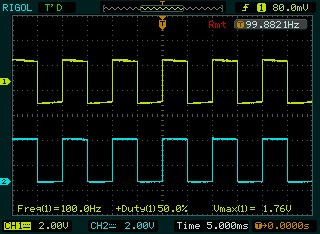

100HZ 下，104的樣子，這個和上面的應該是一個道理，區別是，由于頻率變了，周期就變了，所以，還沒等電容存慢電荷，就進入跳變沿了，這時電容又開始根據上升或下降沿，放電或充電了，但有個問題，可以從數據中看出電壓似乎便小了，最大電壓只有1.76V了，也就是說壓差縮小了，可以看1hz的，壓差應該有6v 左右，而這個，就變成了4V左右了，具體啥原因，我也解釋不清。

 但從這個波形可以看出，頻率越高，電容越大，還原波形就越好，

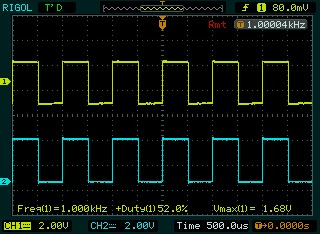

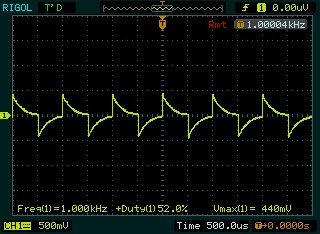

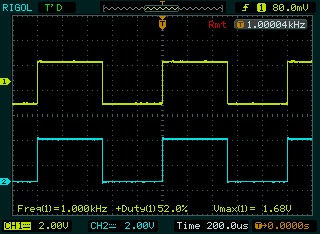

這是1khz頻率的104電容

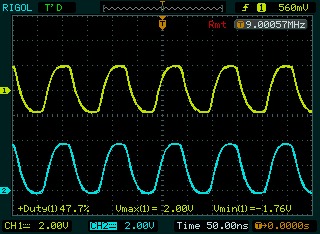

 這時10Mhz的104電容，基本上可以說還原了原來的波形。

這個是1hz頻率的105電容，至于為啥是斜的，我覺得應該是圓的，就像1hz的104電容一樣，不是圓的也應該是尖尖的，可能是因為電容太大的緣故。

100u電解電容在1hz的情況下的波形

100u電容在100hz下的波形

100u在10M下的波形，可以看到幅度一樣，y軸的位置不一樣。

搜了一下baidu，http://zhidao.baidu.com/question/44610205.html

看到了這個回答

問：將電容器一端接電源，另一端斷開，會充電嗎？？

答：

交流電就會充放電（這個很顯然）：交流電斷路的時候，如果電路阻抗平衡，電路中電場形成駐波，駐波的能流密度是0，就沒了電流。 但是阻抗不平衡，如樓主的問題中的情況， 就會有能流，電容或電感中的能量會以電磁波的形式耗散。 其實天線就是一端斷路的交流電路，并需要阻抗匹配讓能量以最大的效率以電磁波發射。其實有好多交流電路，零線懸空還是能正常工作的。（高壓最好不要）直流電的話絕對穩壓就不會（但是極板還是有電荷的）， 但是一般的直流電一定有紋波，電容還是會以微弱的電流充放電。。

這個回答應該就是問題

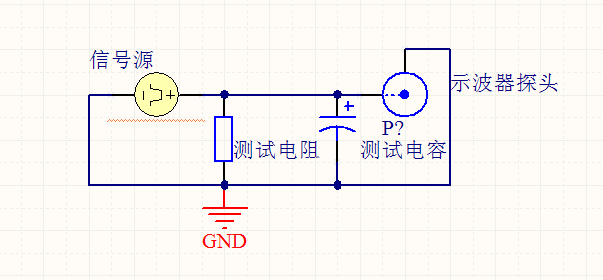

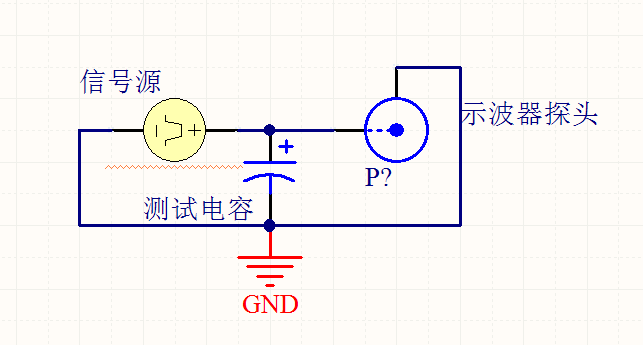

下面是另一種電路


這種也是我最想了解的，因為這種電路經常用在電源濾波，和信號濾波的電路中。
對于這種電路，我是這么分析的，首先，信號為低電平，這時，電容的正極與負極是等電位的，這時候，沒有電流也沒有電壓，然后信號由低變為高，電容兩端存在壓差，所以電容開始充電，這個時候，電壓是逐漸從第到高，然后等到信號由高變到低的時候，由于電容正端帶正電，電容開始放電，雖然這個時候，信號變成低電平了，但測試點不會馬上變成低電平，因為電容里還有電壓，隨著電容的放電，電壓逐漸下降，電壓波形會從高電平漸漸的走向低電平，不會像方波一樣，一下子變成低電平。這時，如果信號在電容未放完電的情況下，又從低電平變到高電平時，這時，電容又會被重新充電，如果電容足夠大的情況下，這種類似波紋的電壓，就會在測試端被忽略，就像備用電池一樣，電源沒電了，電池可以繼續用，如果電源在電池為用完的時候恢復電力，這樣就可以讓電腦持續工作，而不受到影響。這就是濾波。
如果用于濾波的話，根據不同的頻率挑選不同的電容，頻率越高，電容越小，濾波效果越好。頻率低的，可以選用大一點的電容。一般的情況是103 104 474電容，如果是電源用103，如果是按鍵，我用的一般是474，這個挺管事的。效果挺好。如果1個不夠，可以用多個并聯使用。

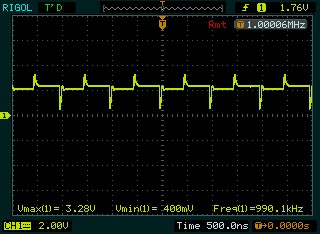

1M頻率時103的波形 可以看到，波形變的平緩了，但由于上升和下降沿時，電容不能馬上的反應，所以會有一段時間，這就是那些刺刺

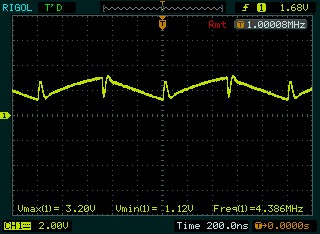

這是1M時22u的電解電容的反應,但有個問題，不是預想中的那樣，我預想中的波形應該是一條直線


結果證明，這個圖除了電容能起作用，電阻起不到啥作用。

結論，這么多個實驗，對電容感觸很深。但主要地有兩點
1、電容在交變電壓下，另一端即使是浮空，也可以檢測出電壓來
2、電容對方波的濾波不是想象中的一條直線。呵呵，現在仔細想想也對，跟本部可能是一條直線。
其他的，雖然有感覺，但不知道如何總結，所以就不寫了，用圖片總結吧，呵呵。
