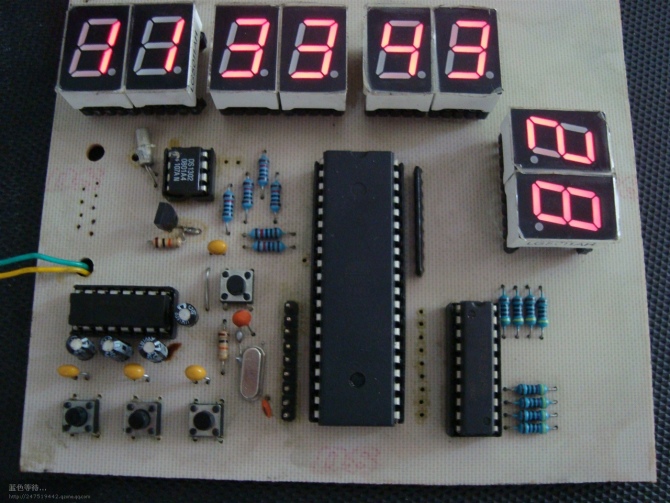

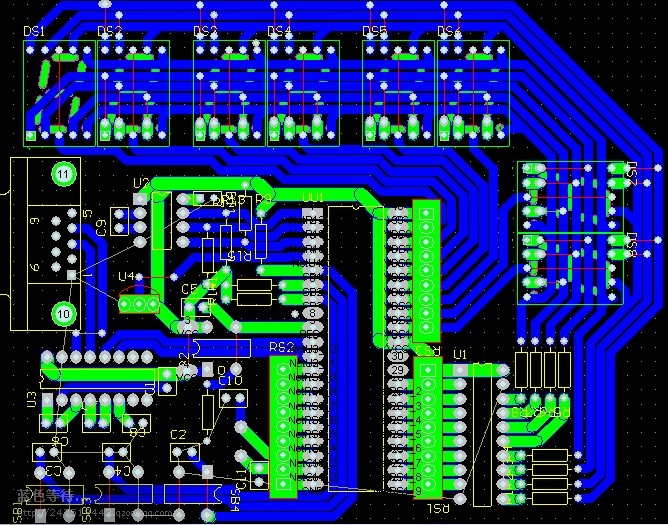

基于89S51的實時數字溫度計(DS1302 18B20)

作者:佚名   來源:本站原創   點擊數:…  更新時間：2013年11月17日   【字體：大 中 小】





#include<reg51.h>
#include<intrins.h>
#include<math.h>

#define uchar unsigned char
#define uint unsigned int
#define S_RST DS_RST=1
#define C_RST DS_RST=0
#define S_CLK DS_CLK=1
#define C_CLK DS_CLK=0
#define Write_Disable RW_DS1302(0x8e,0x80) //寫保護
#define Write_Enable RW_DS1302(0x8e,0x00) //允許寫入

sbit SET  = P1^5;  //設置按鍵
sbit ADD  = P1^4;  //調整加
sbit DEC  = P1^6;  //調整減
#define RdefineT1  TH1=0;TL1=0;TR1=0;a=0; //初始化超時檢測


//#define Delay2us()   _nop_();_nop_(); //延時2us，每nop 1us
//#define Delay8us()   _nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();

#define     ReDetectTime    20 //設置重復檢測次次數，超出次數則超時

//ds18b20命令
#define     SkipROM      0xCC
#define     MatchROM     0x55
#define     ReadROM      0x33
#define     SearchROM    0xF0
#define     AlarmSearch  0xEC

#define     Convert      0x44 //啟動溫度轉換
#define     WriteScr     0x4E
#define     ReadScr      0xBE
#define     CopyScr      0x48
#define     RecallEE     0xB8
#define     ReadPower    0xB4

#define     md   collect_time[0]&0x0f
#define     mg   (collect_time[0]&0x70)/16
#define     fd   collect_time[1]&0x0f
#define     fg   (collect_time[1]&0x70)/16
#define     sd   collect_time[2]&0x0f
#define     sg   (collect_time[2]&0x30)/16

sbit DS_RST  = P1^2;    //DS復位端
sbit DS_CLK  = P1^0;    //SCLK端
sbit DS_IO   = P1^1;    //IO端
sbit DS18B20 = P1^3; //溫度傳感器接口

bit keyboard,flash,STA=1;
uchar choose,a;
uchar collect_time[3]={0x45,0x23,0x11};//定義變量秒分時
uchar collect_temperature[2] = {0};
uchar num[10] = {0x7e,0x48,0x3d,0x6d,0x4b,0x67,0x77,0x4c,0x7f,0x6f};
   //七段數碼管顯示的段碼
uchar display[8] = {0x01,0x02,0x03,0x04,0x05,0x06,0x07,0x08};


void delay(uint i)
{
  uint k;
  while(i--)
  {
    for(k=0;k<120;k++){;}
  }
}


void Dat_Int(void)//數據初始化
{
 P0=0xff;
 P1=0xff;
 P2=0xff;
 choose=0;
 flash=1;
}

void Time01_Int(void)
{
 TMOD = 0x12; //定時器0為8位自動重載定時采樣，定時器1為16位超時檢測處理
 TCON = 0x00;
 TH0 = 0x60;
 TL0 = 0x60;
 TR0 = 1;

 IE = 0x0a; //允許定時器0、1中斷
 IP = 0x00;
}

/********************************************************
*                                                      *
*              DS18B20溫度傳感器程序段                 *
*                                                      *
********************************************************/
/***********11微秒延時函數**********/
//
void delayus(uint t)
{
for(;t>0;t--);
}

/***********18B20復位函數**********/
void ow_reset(void)
{
char presence=1;
while(presence)
{
while(presence)
  {
 DS18B20 = 1;_nop_();_nop_();
 DS18B20 = 0;
 delayus(50); // 550us
 DS18B20 = 1;
 delayus(6);  // 66us
 presence=DS18B20; // presence=0繼續下一步
   }
delayus(45);    //延時500us
presence = ~DS18B20;
}
DS18B20 = 1;
}


/**********18B20寫命令函數*********/
//向 1-WIRE 總線上寫一個字節
void write_byte(uchar val)
{
uchar i;
for (i=8; i>0; i--) //
{
DS18B20 = 1;_nop_();_nop_();
DS18B20 = 0;_nop_();_nop_();_nop_();_nop_();_nop_();//5us
DS18B20 = val&0x01;      //最低位移出
delayus(6);           //66us
val=val/2;          //右移一位
}
DS18B20 = 1;
delayus(1);
}
//
/*********18B20讀1個字節函數********/
//從總線上讀取一個字節
uchar read_byte(void)
{
uchar i;
uchar value = 0;
for (i=8;i>0;i--)
{
DS18B20 = 1;_nop_();_nop_();
value>>=1;
DS18B20 = 0;             //
_nop_();_nop_();_nop_();_nop_();   //4us
DS18B20 = 1;_nop_();_nop_();_nop_();_nop_();   //4us
if(DS18B20)value|=0x80;
delayus(6);           //66us
}
DS18B20 = 1;
return(value);
}
//
/***********讀出溫度函數**********/
//
void Ds18b20_ReadEE(void)
{
ow_reset();
write_byte(SkipROM); // Skip ROM
write_byte(Convert); // 發轉換命令
ow_reset();       //總線復位
write_byte(SkipROM); // 發Skip ROM命令
write_byte(ReadScr); //  發讀命令
collect_temperature[0]=read_byte();  //溫度低8位
collect_temperature[1]=read_byte();  //溫度高8位
}


/********************************************************
*                                                      *
*              DS1302時鐘芯片程序段                    *
*                                                      *
********************************************************/
void DS1302_InputByte(uchar byte) //往DS1302寫入1Byte數據
{
  uchar i;
  uchar temp;
  temp = byte;
 for(i=8; i>0; i--)
     {
     DS_IO = temp&0x01;
     S_CLK;
     C_CLK;
     temp = temp >> 1;
     }
}


uchar DS1302_OutputByte(void) //從DS1302讀取1Byte數據
{
  uchar i;
  uchar temp=0;

  for(i=0; i<8;i++)
  {
    C_CLK;
    if(DS_IO!=0) temp|=(1<<i);
    S_CLK;
  }
  return(temp);
}



void RW_DS1302(uchar reg, uchar byte)//向DS1302寄存器寫數據
{
  C_RST;
  C_CLK;
  S_RST;
  DS1302_InputByte(reg);
  DS1302_InputByte(byte);
  S_CLK;
  C_RST;
}


uchar Read_DS1302(uchar reg)//從DS1302寄存器讀數據
{
  uchar byte;
    C_RST;
    C_CLK;
    S_RST;
  DS1302_InputByte(reg);
  byte = DS1302_OutputByte();
    S_CLK;
    C_RST;
  return(byte);
}


void GetTime_DS1302(uchar *ucCurtime) //讀取DS1302當前時間
{

    ucCurtime[0] = Read_DS1302(0x81);//格式為: 秒 分 時
 ucCurtime[1] = Read_DS1302(0x83);
 ucCurtime[2] = Read_DS1302(0x85);
}

void Set_Time(uchar *receive) //寫時間
{
 Write_Enable; //控制命令,允許寫操作

 RW_DS1302(0x80,receive[0]);
 RW_DS1302(0x82,receive[1]);
 RW_DS1302(0x84,receive[2]);


 Write_Disable; // 控制命令,寫保護
}

/********************************************************
*                                                      *
*                   數碼管顯示程序段                   *
*                                                      *
********************************************************/
void deal(void)//送顯前的數據處理
{uint timer2;
  uint lstemp;
  timer2++;

if(STA)
  {GetTime_DS1302(collect_time);}
if(flash)//用于閃動效果的控制的
 {
 display[0] = num[sg];
 display[1] = num[sd];
 display[2] = num[fg];
 display[3] = num[fd];
 display[4] = num[mg];
 display[5] = num[md];
 }
else
{switch(choose)
 {
 case 1:display[0]=0;break;
 case 2:display[1]=0;break;
 case 3:display[2]=0;break;
 case 4:display[3]=0;break;
 case 5:display[4]=0;break;
 case 6:display[5]=0;break;
 }
}
if(timer2==3000)//間斷性獲取溫度
  {
 timer2=0;
 if(STA)
 {TR0=0;
 Ds18b20_ReadEE();
 TR0=1;
 }
  }
if(collect_temperature[1]>127)
 {
 collect_temperature[0]=255-collect_temperature[0];
  collect_temperature[1]=255-collect_temperature[1];
 }
  lstemp=((collect_temperature[0])>>4)|((collect_temperature[1])<<4);


 display[6] = num[(uchar)((lstemp)/10)];
 display[7] = num[(uchar)((lstemp)%10)];

}

/********************************************************
*                                                      *
*                   按鍵控制程序段                     *
*                                                      *
********************************************************/

void Scan(void)
{

 if(SET==0&&keyboard==1) //檢測設置鍵有無按下，并進行相應操作
 {
   if(SET==0&&keyboard==1)
   { RdefineT1;  //超時檢測初始化
   choose++;

   while(SET==0);
   if(choose==7)
   {TR0=0;
    Set_Time(collect_time);
   TR0=1;
   STA=1;    //設置完畢，重新開始采集時間
   choose=0;
   }
   }
 }

 if(choose)   //只有在時間調整時，加減按鍵才有作用
 {
 if(ADD==0&&keyboard==1)   //檢測加調整鍵有無按下，并進行相應操作
   {
   if(ADD==0&&keyboard==1)
    { RdefineT1;  //超時檢測初始化a=0
    TR0=0;
  switch (choose)
   {
   case 1 :if(sg==2)
     collect_time[2] = collect_time[2]&0x0f;
     else {collect_time[2]+=16;}
     break;
   case 2 :if((sg<2)&&(sd==9))
     collect_time[2] &= 0x30;
     if((sg>=2)&&(sd==3))
     collect_time[2] &= 0x30;
     else {collect_time[2]++;}
     break;
   case 3: if(fg==5)
     collect_time[1] &= 0x0f;
     else {collect_time[1]+=16;}
     break;
   case 4: if(fd==9)
     collect_time[1] &= 0xf0;
     else {collect_time[1]++;}
     break;
   case 5: if(mg==5)
     collect_time[0] &= 0x0f;
     else {collect_time[0]+=16;}
     break;
   case 6: if(md==9)
     collect_time[0] &= 0xf0;
     else {collect_time[0]++;}
     break;
   }
  TR0=1;
  while(ADD==0);
  }
   }

 if(DEC==0&&keyboard==1)  //檢測減調整鍵有無按下，并進行相應操作
   {
    if(DEC==0&&keyboard==1)
  { RdefineT1; //超時檢測初始化

  TR0=0;
  switch (choose)
   {
   case 1 :if(sg==0)
      collect_time[2]=0x20;
     else collect_time[2]-=16;
     break;
   case 2 :if(sg<2&&sd==0)
      collect_time[2] |= 0x09;
     if(sg==2&&sd==0)
      collect_time[2] |= 0x03;
     else collect_time[2]-=1;
     break;
   case 3 :if(fg==0)
      collect_time[1] |= 0x50;
     else collect_time[1]-=16;
     break;
   case 4 :if(fd==0)
      collect_time[1] |= 0x09;
     else collect_time[1]-=1;
     break;
   case 5 :if(mg==0)
      collect_time[0] |= 0x50;
     else collect_time[0]-=16;
     break;
   case 6 :if(md==0)
      collect_time[0] |= 0x09;
     else collect_time[0]-=1;
     break;
   }
  TR0=1;
  while(DEC==0);
  }
   }
 }

if(choose!=0){TR1=1;STA=0;}  //在設置模式下停止采集時間
 else {TR1=0;STA=1;}
}

/********************************************************
*                                                      *
*                   AT89S51主程序段                    *
*                                                      *
********************************************************/
void main(void)
{
 Time01_Int();
 Dat_Int();

 EA = 1;  //開中斷

 ow_reset();       // 開機先轉換一次
 write_byte(0xCC); // Skip ROM
 write_byte(0x44); // 發轉換命令
 delay(100);

 Set_Time(collect_time);
 delay(10);

while(1)
{
Scan();
deal();
}//while循環的結束
}//main函數的結束


void Time0_seve() interrupt 1  //定時器0中斷服務程序
{
  uint timer;
  uchar i,ktemp;
if((P1&0x70)<0x70) //防抖控制用
  keyboard=1;
 else keyboard=0;

  timer++;
if(timer==800)//控制數碼管的閃動效果
   {
 if(choose !=0)
   flash=~flash;
  else flash = 1;
  timer=0;
   }

  TR0=0;
  ktemp=P0;
 if(P0==0xfe)i=1;
 else if(P0==0xfd)i=2;
 else if(P0==0xfb)i=3;
 else if(P0==0xf7)i=4;
 else if(P0==0xef)i=5;
 else if(P0==0xdf)i=6;
 else if(P0==0xbf)i=7;
 else if(P0==0x7f)i=0;
 else i=1;

  ktemp=ktemp*2+1;
 if(ktemp==0xff)ktemp=0xfe;
  P0=ktemp;
  P2=display[i];
  TR0=1;
}

void Time1_seve() interrupt 3  //定時器1中斷服務程序
{
  TR1=0;TH1=0;TL1=0;
  a++;
 if(a>4*ReDetectTime)
   {
     choose=0;
     a=0;
    Set_Time(collect_time);
  STA=1;  //超過按鍵等待時間，自動寫入并開始采集時間
   }
}
