先說說我的調試初衷
前一陣看實驗室的兄弟姐妹們都閑的無聊，就有人DIY了，有人個BF做電子時鐘，一個液晶30多，一個12C887 20多，板子加器件還有單片機算下來少說也有70大洋。感覺實在不劃算，但是對液晶還是蠻感興趣的，一方面熟悉一下串行設備，一方面為以后做準備，畢竟液晶顯示操作起來要比LED簡單，而且能實時顯示，到什么時候都能用上。所以，這次液晶屏的調試，我就想搜集一些常用的程序，適當?shù)男薷模屢壕吝_到“拿來就能用上”的目的。

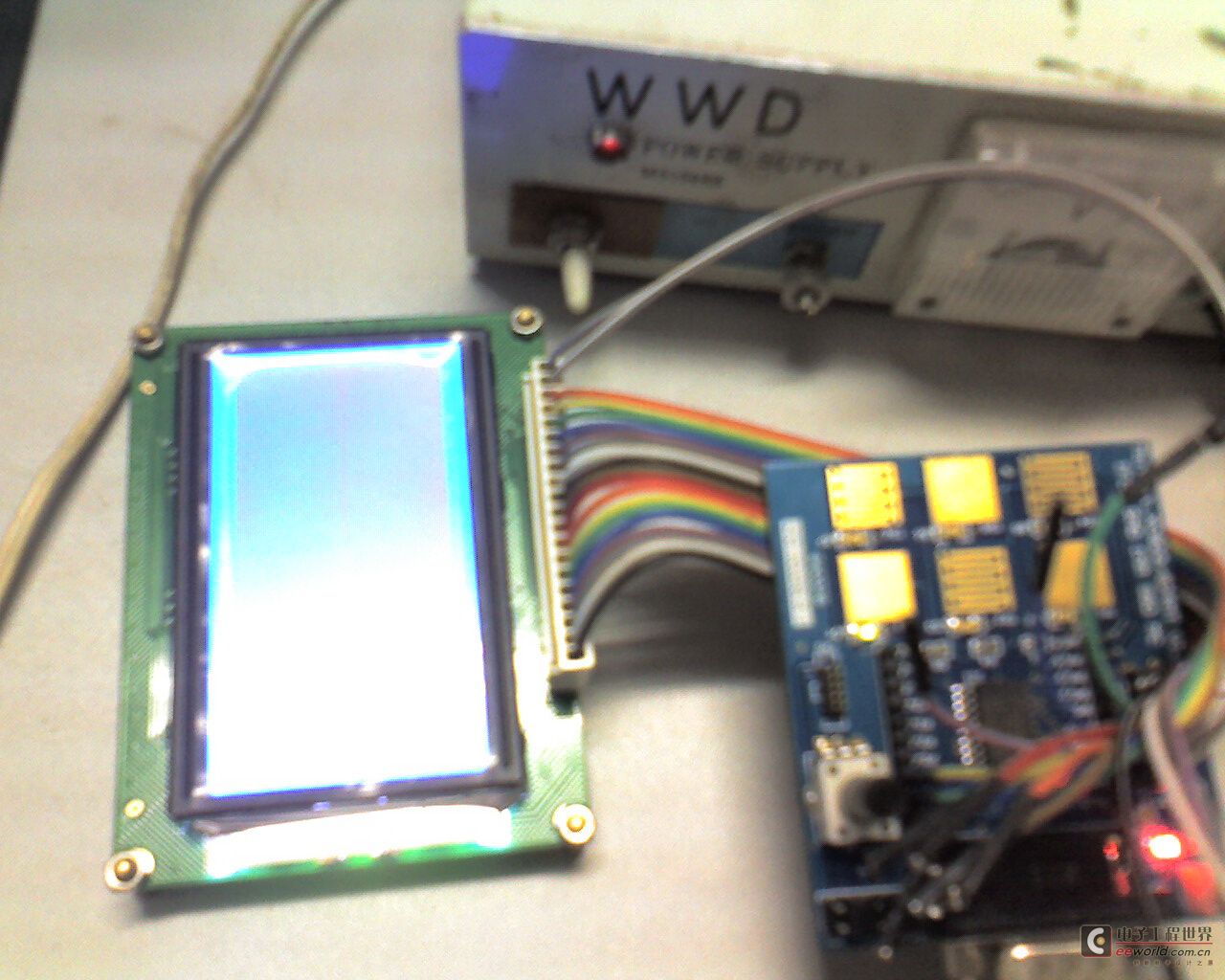

先說說我這次調試的液晶屏，12864，帶子庫的，藍色屏幕。就是這張圖了
單片機我選的是英飛凌xc824，新出的哦。不是有啥特殊偏好，手頭就有這個，就先用這個吧，主要是我對這個最小系統板上的觸摸按鍵比較感興趣。當然了，它也有缺點，內存太小，連一個12864的圖片都裝不下。:Q
閑話少說，先從最基本的數據手冊開始吧
中顯液晶12864.pdf
這是中文資料，因為這種東西已經被使用的多的不能再多了，而且廠家眾多，但是有細微差別，比如串行和并行，有的是焊點切換的，有的是軟件切換的。我這個是后者。
剛接線的時候還出了個笑話，太相信實物和datasheet和對應的了，結果屏幕的背光接反了，幸好沒燒。
硬件方面，我選串行是因為它用線少，我很懶的。:) P1.0口對應CS，P1.1口對應SID,P1.2口對應CLK.

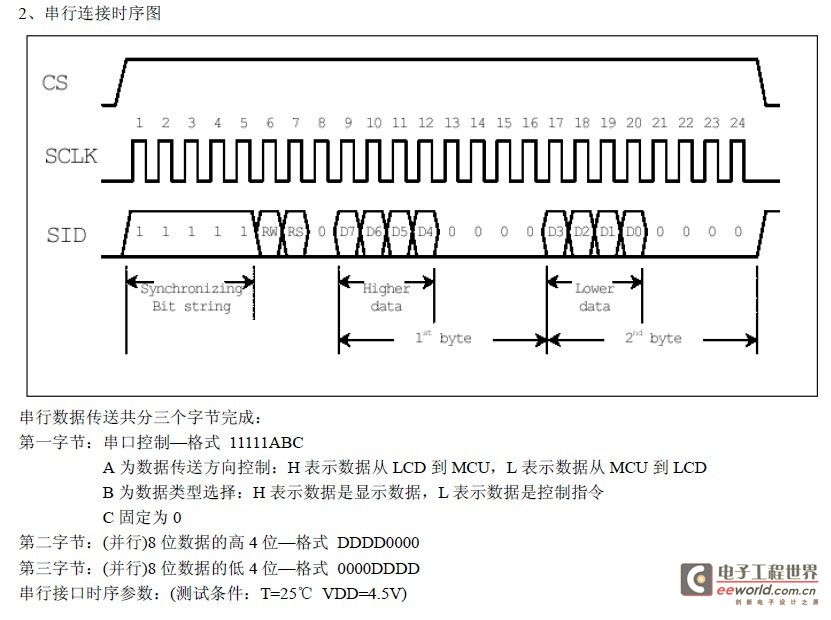

參考時序在datasheet上寫的很清楚
有這個當指導思想,照著寫程序吧.動手之前,要先弄明白液晶屏是如何控制的,它內部也有控制芯片,這款的芯片是ST7920，對液晶的操作分為控制指令部分和數據傳送部分。

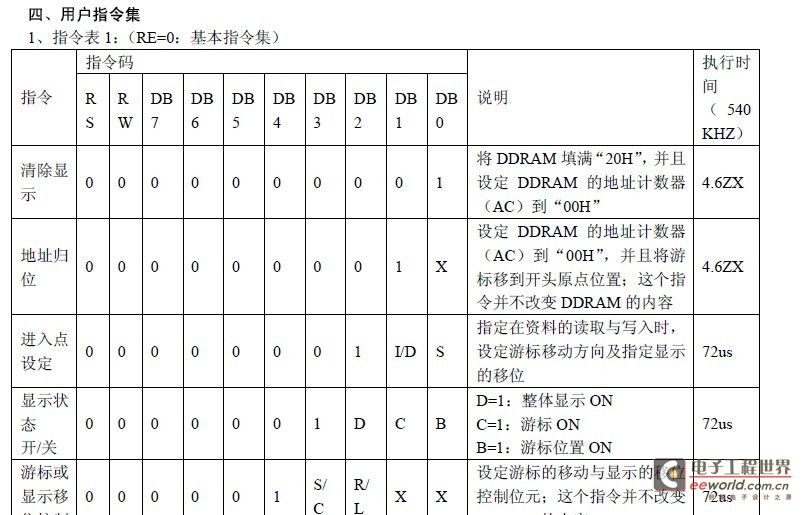

指令呢，數據手冊給了很多。用到再看吧。
做了這么多鋪墊，該說說程序了。下面以子程序的形式逐一貼出來，這里面有的是我找的，有的是我自己編寫的，就一個目的，好用。
//-----------------發送命令子程序----------------------- P1.0（cs）,P1.1(SID),P1.2(CLK)
void send_command(unsigned char command_data) //發送命令
{
unsigned char i;
unsigned char i_data;
i_data=0xf8; //串行方式,數據從MCU到LCD，倒數第二位L代表數據控制指令，H代表顯示數據
P1_0=1;
P1_2=0;
for(i=0;i<8;i++)
{
P1_1=(bit)(i_data&0x80);
P1_2=0;
P1_2=1;
i_data=i_data<<1;
}
i_data=command_data; //發送用戶指定指令
i_data&=0xf0;
for(i=0;i<8;i++) //發送高位
{
P1_1=(bit)(i_data&0x80);
P1_2=0;
P1_2=1;
i_data=i_data<<1;
}
i_data=command_data;
i_data<<=4;
for(i=0;i<8;i++) //發送低位
{
P1_1=(bit)(i_data&0x80);
P1_2=0;
P1_2=1;
i_data=i_data<<1;
}
P1_0=0;
delay_1ms(10);
}
//-----------------發送數據子程序-----------------------
void send_data(unsigned char command_data)
{
unsigned char i;
unsigned char i_data;
i_data=0xfa;
P1_0=1;
for(i=0;i<8;i++)
{
P1_1=(bit)(i_data&0x80);
P1_2=0;
P1_2=1;
i_data=i_data<<1;
}
i_data=command_data;
i_data&=0xf0;
for(i=0;i<8;i++)
{
P1_1=(bit)(i_data&0x80);
P1_2=0;
P1_2=1;
i_data=i_data<<1;
}
i_data=command_data;
i_data <<=4;
for(i=0;i<8;i++)
{
P1_1=(bit)(i_data&0x80);
P1_2=0;
P1_2=1;
i_data=i_data<<1;
}
P1_0=0;
delay_1ms(10);
}
這兩段子程序結構差不多，功能也接近，就是通過拉高拉低CLK，送出發送數據和發送命令的指令，然后將用戶的指令或者數據發出。
有了這兩個子程序，就可以配置液晶顯示器了，程序的最初也是配置它
//-----------------------液晶初始化------------------------
void lcd_init()
{
delay_1ms(100);
send_command(0x30); //功能設置:一次送8位數據,基本指令集
send_command(0x02); //地址歸位
send_command(0x06);//點設定:顯示字符/光標從左到右移位,DDRAM地址加1
send_command(0x0c);//顯示設定:開顯示,顯示光標,當前顯示位反白閃動
send_command(0x01); //清DDRAM
send_command(0x80); //把顯示地址設為0X80,即為第一行的首位
}
這些指令都可以到數據手冊里面找到。
其實我最想做到的是下面的任務，任意位置顯示，這很重要。

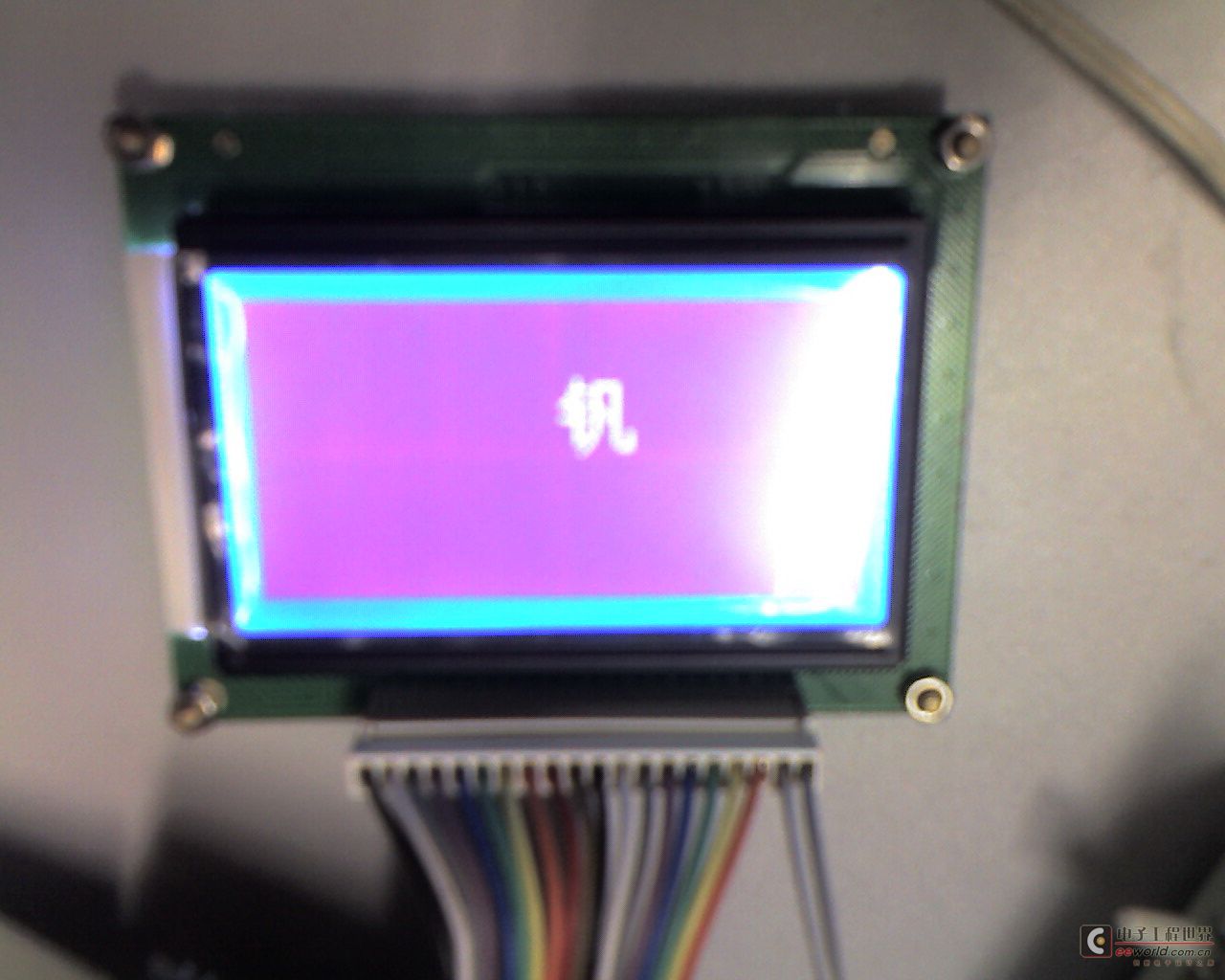

//----------------------任意位置顯示一個漢字----------------
void hz_disp(unsigned char line,unsigned char row,unsigned char hz1,unsigned char hz2) //line行1-4，row列0-7，hz1漢字的高8位，hz2，漢字的低8位
{ send_command(0x01); // 清除顯示，并且設定地址指針為00H
switch(line)
{
case 1:{send_command(0x80+row);send_data(hz1);send_data(hz2);break;}
case 2:{send_command(0x90+row);send_data(hz1);send_data(hz2);break;}
case 3:{send_command(0x88+row);send_data(hz1);send_data(hz2);break;}
case 4:{send_command(0x98+row);send_data(hz1);send_data(hz2);break;}
}
}
//----------------------任意位置顯示變量----------------
void num_disp(unsigned char line,unsigned char row,unsigned char num,unsigned char numa) //line行1-4，row列0-7，num要顯示的數字
{ send_command(0x01); // 清除顯示，并且設定地址指針為00H
switch(line)
{
case 1:{send_command(0x80+row);send_data(0x30+num); send_data(0x30+numa);break;}
case 2:{send_command(0x90+row);send_data(0x30+num); send_data(0x30+numa);break;}
case 3:{send_command(0x88+row);send_data(0x30+num); send_data(0x30+numa);break;}
case 4:{send_command(0x98+row);send_data(0x30+num); send_data(0x30+numa);break;}
}
}

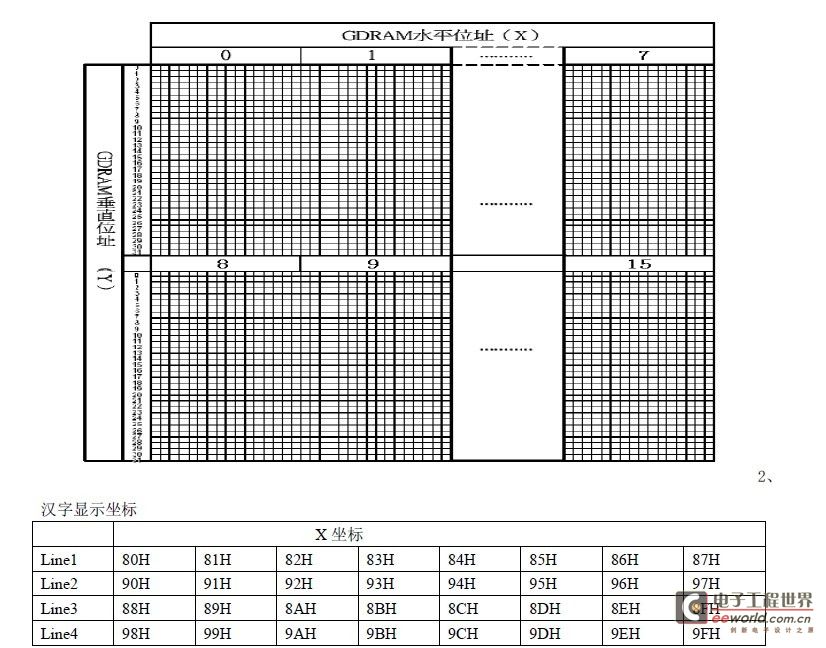

利用這張圖，結合兩個子程序，很容易看出，我在投機取巧，呵呵。
顯示數字的子程序是顯示漢字子程序的翻版，也就是說，一個漢字等于兩個數字。
我還有個想法，正在醞釀，設計一個子程序，輸入橫，豎，數字（浮點型的，比如12.345）讓這個子程序可以自動判斷小數點的位置，然后進行相應的顯示。
大家有什么好思路和方法，不妨談?wù)劇?/font>

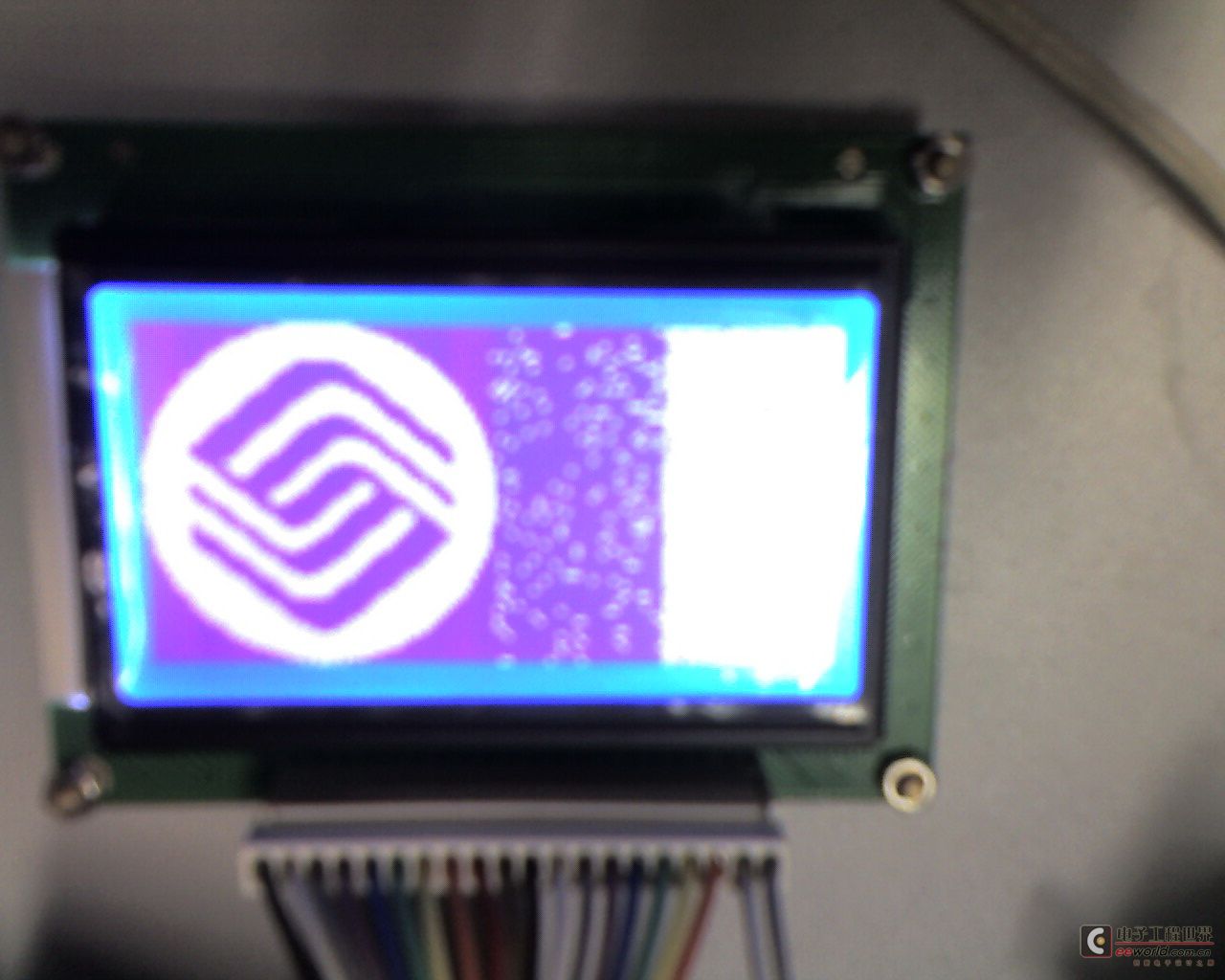

最后，拋磚引玉，這款液晶還能顯示圖片，但是刷新速度實在不敢恭維。而且占用內存也不小。這里就來個左半屏幕顯示圖形的程序，如果有興趣可以改一改，做一個右半屏幕的，或者上半屏幕，下半屏幕的，當然了，單片機內存足夠大，就來全屏的。取模用相應的軟件，相信大家都知道的，網上很多也很好找。
//-------------左半屏顯示圖形--------------
void img_displeft (unsigned char code *img) // 注意0---31，0---31上下分半
{
unsigned char i,j,m,n;
unsigned int a=0;
for(j=0;j<32;j++)
{
for(i=0;i<4;i++)
{
send_command(0x34); //擴展指令，顯示繪圖
send_command(0x80+j); //更新坐標
send_command(0x80+i);
send_command(0x30); //基本指令集
send_data(img[j*8+i*2]); //高字節
send_data(img[j*8+i*2+1]); //低字節
}
}
for(n=0;n<32;n++)
{
for(m=0;m<4;m++)
{
send_command(0x34); //擴展指令，顯示繪圖
send_command(0x80+n); //更新坐標
send_command(0x88+m);
send_command(0x30); //基本指令集
send_data(img[n*8+256+m*2]); //高字節
send_data(img[n*8+256+m*2+1]); //低字節
}
}
send_command(0x36); //擴充功能指令，開繪圖開關。
}
至此，我的這次嘗試算是簡單收尾，還有不足和需要改進的地方，希望各位同仁能提出寶貴意見和思路方法。以便進一步完善。:victory:
