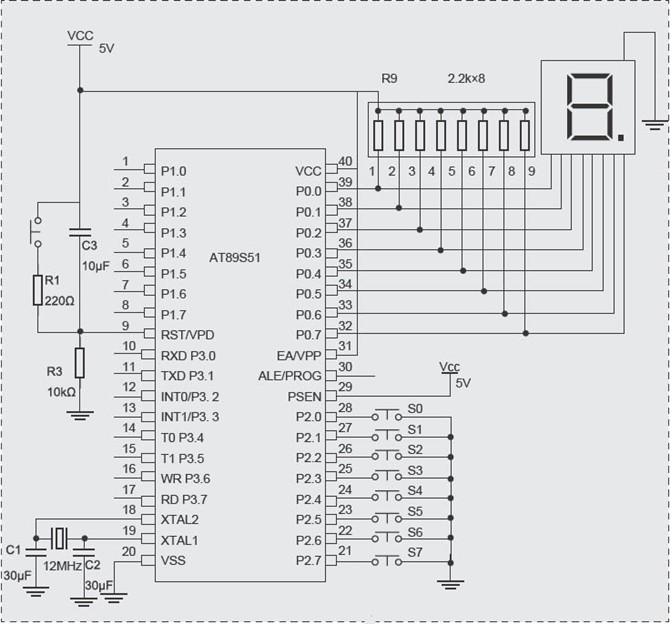

鍵盤電路作為單片機的輸入部分，數碼顯示電路作為單片機的輸出部分，由鍵盤電路通過單片機控制數碼管顯示電路的八路鍵控?cái)?shù)碼管電路。按下S0到S7號按鍵時，數碼管顯示立刻顯示數字0到7。
ORG 0000H ；隨后的指令代碼從0000H單元開始存放。
LJMP START ；轉到標號START處
ORG 0030H ；隨后的指令代碼從0030H單元開始存放。
START:MOV P0，#00H ；關閉數碼管，不顯示任何內容。
SAOMIAO:MOV P2，#0FFH ；對P2口所有位寫1，也就是處于讀狀態，確保讀數正確。
CLR A ；對累加器A清零。
MOV A,P2 ；第一次讀取P2口的數據，并送入累加器A中。
CPL A ；對A按位取反，如果沒有鍵按下， A為00H，如果有鍵按下，相應的位為1。
JZ SAOMIAO ；如果A=00H，說明沒有鍵按下，跳到標號SAOMIAO處繼續掃描。如果A不等于00H，說明有鍵按下，應該調用10MS的延時去抖子程序。
LCALL DELAY10MS ；調用10MS的延時去抖子程序。
MOV A,P2 ；第二次讀取P2口的數據，并送入累加器A中。
CPL A ；對A按位取反，如果沒有鍵按下， A為00H，如果有鍵按下，相應的位為1。
JZ SAOMIAO ；如果A=00H，說明沒有鍵按下，跳到標號SAOMIAO處繼續掃描。如果A不等于00H，說明確實有鍵按下，順序執行下面的程序，判斷是哪個鍵按下了。
JB ACC.0，SZ0 ；如果S0鍵按下，則ACC.0=1，轉去執行顯示數字0，否則順序執行。
JB ACC.1，SZ1 ；如果S1鍵按下，則ACC.1=1，轉去執行顯示數字1，否則順序執行。
JB ACC.2，SZ 2 ；如果S2鍵按下，則ACC.2=1，轉去執行顯示數字2，否則順序執行。
JB ACC.3，SZ 3 ；如果S3鍵按下，則ACC.3=1，轉去執行顯示數字3，否則順序執行。
JB ACC.4，SZ 4 ；如果S4鍵按下，則ACC.4=1，轉去執行顯示數字4，否則順序執行。
JB ACC.5，SZ 5 ；如果S5鍵按下，則ACC.5=1，轉去執行顯示數字5，否則順序執行。
JB ACC.6，SZ 6 ；如果S6鍵按下，則ACC.6=1，轉去執行顯示數字6，否則順序執行。
JB ACC.7，SZ 7 ；如果S7鍵按下，則ACC.7=1，轉去執行顯示數字7，否則順序執行。
LJMP SAOMIAO；跳轉到SAOMIAO處繼續掃描。
SZ0:MOV P0，#3FH ；顯示數字0。
LJMP SAOMIAO；跳轉到SAOMIAO處繼續掃描按鍵。
SZ1:MOV P0，#06H ；顯示數字1。
LJMP SAOMIAO；跳轉到SAOMIAO處繼續掃描按鍵。
SZ2:MOV P0，#5BH ；顯示數字2。
LJMP SAOMIAO；跳轉到SAOMIAO處繼續掃描按鍵。
SZ3:MOV P0，#4FH ；顯示數字3。
LJMP SAOMIAO；跳轉到SAOMIAO處繼續掃描按鍵。
SZ4:MOV P0，#66H ；顯示數字4。
LJMP SAOMIAO；跳轉到SAOMIAO處繼續掃描按鍵。
SZ5:MOV P0，#6DH ；顯示數字5。
LJMP SAOMIAO；跳轉到SAOMIAO處繼續掃描按鍵。
SZ6:MOV P0，#7DH ；顯示數字6。
LJMP SAOMIAO；跳轉到SAOMIAO處繼續掃描按鍵。
SZ7:MOV P0，#07H ；顯示數字7。
LJMP SAOMIAO；跳轉到SAOMIAO處繼續掃描按鍵。
DELAY10MS:MOV R7，#20 ；從本行開始，到RET結束，為10MS延時去抖子程序。
D1:MOV R6，#250
D2:DJNZ R6，D2
DJNZ R7，D1
RET
END
