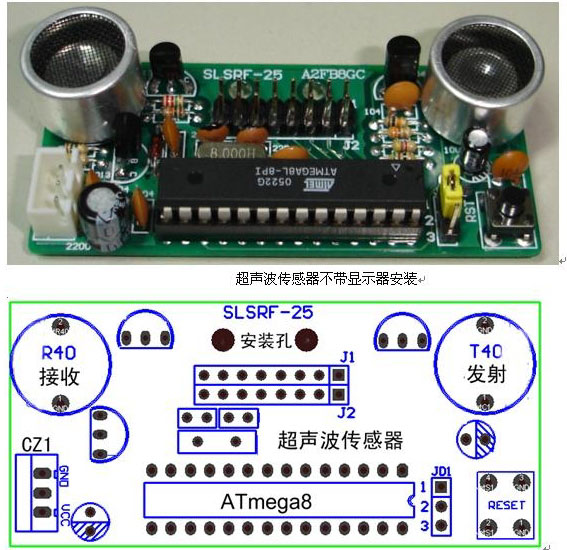

于調試檢查及使用在不同場合。測量范圍10cm-250cm，測距小于100cm時，誤差是1～2cm.,大于 100cm時，誤差是3～5cm。SL-SRF-25超聲波傳感器，還可以指定從單片機I/O端口上輸出分段距離檢測信號，可以直接裝在雙龍SL系列機器人上,作為尋物、避障探測等應用。LED發光二極管顯示所測分段距離范圍信號，可以用于機器人控制。







       短路插針JD1-2/-3腳功能接地;JD1-1接PC5;短路塊插于2,3間,使用LED數碼管顯示; 短路塊插于1,2間,使用LED發光二極管顯示,或超聲波傳感器輸出分段控制信號。超聲波傳感器輸出分段控制信號對應J1引腳 ：
        1、J1-1—PD0  避障距離范圍5~9cm
        2:  J1-2—PD1  避障距離范圍10~19cm
        3:  J1-3—PD2  避障距離范圍20~29cm
        4:  J1-4—PD3  避障距離范圍30~39cm
        5:  J1-5—PD4  避障距離范圍40~49cm
        6:  J1-6—PD5  避障距離范圍50~99cm
        7:  J1-7—PD6  避障距離范圍100~179cm
        8:  J1-8—PD7  避障距離范圍180~250cm

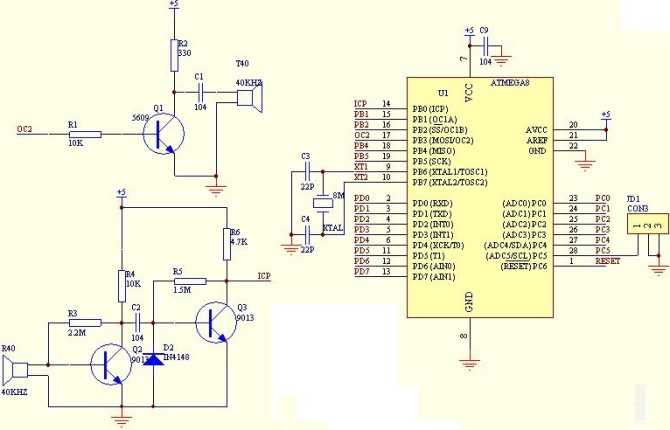

 SLSRF-25電原理圖

SL-SRF-25超聲波測距源程序：
/*********************************************************************
Project        :   超聲波測距
Chip type      :   ATMEGA8
Clock frequency:   8.000000MHz
*********************************************************************/
#include<iom8v.h>
#include<macros.h>
#pragma interrupt_handler intt0:10                    //T0溢出中斷
#pragma interrupt_handler icp_timer1:6                //T1捕捉中斷
#pragma data:code  //設定數據區為程序存儲器
const unsigned char tab1[]={0X28,0XEE,0X32,0XA2,0XE4,
                            0XA1,0X21,0XEA,0X20,0XA0};//七段譯碼字型表(lm,cm)
const unsigned char tab2[]={0X08,0XCE,0X12,0X82,0XC4,
                            0X81,0X01,0XCA,0X00,0X80};//七段譯碼字型表
#pragma data:data //設定數據區回到數據存儲器
unsigned char ledbuff[]={0X08,0X28,0X28};//顯示緩沖區
unsigned char count;
unsigned char newcount;
unsigned char oldcount;
void intt0(void)//T0中斷定時程序，定時58US,即測距1CM.
{
 TCNT0=0XC6;
 count++;
}
void icp_timer1(void)//ICP1捕捉中斷，捕捉頻率38.5～41.6
{
 if (96<=ICR1<=104)
 {
  SREG&=0X7f;
  newcount=count-13;
  ICR1=0;
  TCNT1=0;
  TCCR1B=0X81;
 }
}
void delay_1us(void)//1us
{
 asm("nop");
}
void delay_us(unsigned int t)//tus
{
 unsigned int i=0;
 for(i=0;i<t;i++)
 delay_1us();
}
void delay_1ms(void)//1ms
{
 unsigned int i;
 for(i=1;i<1142;i++);
}
void delay_ms(unsigned char t)
{
 unsigned char  i=0;
 for(i=0;i<t;i++)
 {
  delay_1ms();
 }
}

void send40kHz(void)           //發射40KHz超聲波
{
 count=0;
 TIMSK&=0XDF;//禁止ICP1使能
 OCR2=0X64;
 TCCR2=0X19;
}
void close40kHz(void)         //停止發射超聲波
{
 TCCR2=0X00;
}
void hextobcd(unsigned char m)//將count十六進制數據轉換為LED七段碼
{
 unsigned char temp;
 temp=m%10;
 ledbuff[0]=tab1[temp];//mm位
 m=m/10;
 temp=m%10;
 ledbuff[1]=tab1[temp];//lm位
 temp=m/10;
 ledbuff[2]=tab2[temp];//m位
}
void display3led(void)        //數碼管顯示
{
 unsigned char i;
  for(i=0;i<3;i++)
 {
  PORTD=ledbuff[i];
  PORTC=~(1<<i);//PC0-mm位，PC1-lm位，PC2-m位
  delay_1ms();
  PORTC=(1<<i);
 }
}

void display8led(void)        //8LED顯示
{
    if(newcount<10)
      PORTD=0XFE;
    else if (newcount<20)
    PORTD=0XFD;
    else if (newcount<30)
      PORTD=0XFB;
    else if (newcount<40)
      PORTD=0XF7;
    else if (newcount<50)
      PORTD=0XEF;
    else if (newcount<100)
      PORTD=0XDF;
    else if (newcount<180)
      PORTD=0XBF;
    else
     PORTD=0X7F;
}

void mcu_init(void)//MCU初始化
{
 DDRD=0XFF;
 PORTD=0XFF;
 DDRC=0XDF;       //PC5為輸入
 PORTC=0XFF;
 DDRB=0XFE;
 PORTB=0XF7;
 TCNT2=0X00;
 TCNT0=0XC6;      //T0定時58US
 TCCR0=0X02;      //T0定時器1/8分頻
 TCNT1=0X00;
 TCCR1A=0X00;
 TCCR1B=0X81;     //輸入捕獲噪音抑制允許，ICP1下降沿觸發，系統時鐘
 TIMSK=0X01;      //使能T0定時溢出

}
void main(void)
{
 unsigned char i;
 mcu_init();
 for(;;)
 {
  send40kHz();
  SREG|=0X80;
  delay_us(50);
  close40kHz();
  delay_us(20);
  TIMSK=0X21;
  if(!(PINC&0X20))                    //如果插上JD1短路塊,則數碼管顯示距離
    {
    if (newcount!=oldcount)
       oldcount=newcount;
       hextobcd(oldcount);
    for(i=0;i<20;i++)
       display3led();
    }
  else
    {
    PORTC=0XFF;
    display8led();
    delay_ms(100);
    }
  }

}
