總是記不住，每當拿著一塊單片機，總是要翻書查資料，放到這里以便以后查閱

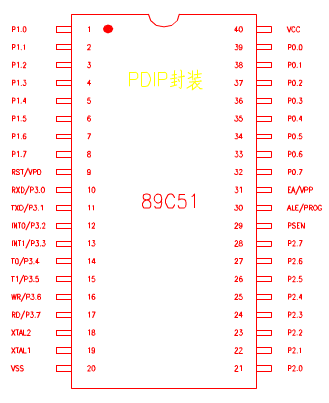

40：VCC 電源+5V
20：VSS 接地
19和18：XTL1和XTL2 振蕩電路
29: PSEN 片外ROM選通信號，低電平有效
30：ALE/PROG 地址鎖存信號輸出端/EPROM編程脈沖輸入端
09: RST/VPD 復位信號輸入端
31: EA/VPP 內外部ROM選擇端

P0口 雙向I/O口 驅動電流為10mA
P1口 準雙向通用I/O口  驅動電流為20mA
P2口 準雙向I/O口  驅動電流為20mA
P3口 多用途口  驅動電流為20mA


P0口 當準雙向口使用時，加上拉電阻（P0口作為輸出口時，因輸出級處于開漏極狀態，所以必須加上拉電阻），輸入是先將口置1.當數據總線使用時輸入八位數據，當?shù)刂房偩�使用時輸出8位地址。
P1口 只能做I/O口使用，使用時不需要再加上拉電阻(P1口內置)。
P2口 可以輸出程序存儲器或外部數據存儲器的高8位地址，與P0口輸出的低8位地址一起構成16位的地址線，從而可以分別尋址64K的程序存儲器或外部存儲器。
P3口
端口位       第二功能     注釋
P3.0         RXD          串行口輸入
P3.1         TXD          串行口輸出
P3.2         INTO         外部中斷0
P3.3         INT1         外部中斷1
P3.4         T0           計數器0記數輸入
P3.5         T1           計數器1記數輸入
P3.6         WR           外部RAM寫入選通信號
P3.7         RD           外部RAM讀出選通信號


P0-P3做輸出控制端時，低電平控制法，在低電平時I/O口允許灌入的電流比高電平時要大，一般情況下低電平灌入的電流為高電平的4倍


機器周期：計算機訪問一次存儲器的時間。1個機器周期=12個振蕩周期(晶振的時間周期)=1/f

DJNZ=兩個機器周期




RAM 共分為兩個部分，第一部分為 00H-7FH,在這128個字節中又分為三個區域，第一個區域?yàn)?0H-1FH,有四組工作寄存器，每組8個字節，分別為R0-R7,同一時刻只能用其中的一組寄存器，通過程序狀態字PW中的RS0，RS1兩位來控制。第二個區域20H-2FH，這16個字節除了可以像一般的RAM讀寫外，還可以對每個字節的每一位進行操作，并且對這些位都規定了固定的位地址，從20H-2FH共128位。第三個區域?yàn)橐话愕腞AM單元，地址為30H-7FH.第二部分，80H-FFH是專門用于特殊功能寄存器（SFR）的，89C51公用21個特殊功能寄存器，它們每個也都有8位。


特殊功能寄存器:
ACC存放中間結果
B存放乘數或除數
PSW程序狀態字寄存器
  PSW.D7  CY  進位標志位
  PSW.D6  AC  半進位標志位
  PSW.D5  F0  用戶自定義標志位
  PSW.D4  RS1 工作寄存器組選擇位
  PSW.D3  RS0 工作寄存器組選擇位
          RS1,RS0
          00  0組(00H-07H)
          01  0組(08H-0FH)
          10  0組(10H-17H)
          11  0組(18H-1FH)
  PSW.D2  OV  溢出標志
  PSW.D1
  PSW.D0  P   奇偶校驗位 運算結束后若A中二進制數1的個數為奇數則P=1否則P=0
DPTR(DPH,DPL):數據指針   數據指針是一個16進制的寄存器，可以用它來訪問外部RAM,也可以用來外部ROM中的表格。
SP：堆棧指針
PCON: 電源控制寄存器
  SMOD  波特率倍增位，在串行通訊時使用
  GF1、GF0 通用標志位
  PD  掉電方式位 PD=1進入掉電方式 此時單片機的一切工作都停止，只有RAM中的數據被保留下來。掉電方式下電源可以降到2V,電流為50uA。 退出掉電工作方式唯一的方法就是復位，不過應在電源恢復到正常值后再進行復位，復位時間要大于10mS。在進入掉電方式前電源電壓是不能降下來的。因?yàn)榭煽康膯纹瑱C(jī)電路最好有電源檢測電路。
  IDL 待機方式位 IDL=1進入待機方式 此時所有通用寄存器被凍結，單片機耗電從24mA降為3.7mA。退出待機方式可以采用引入中斷的方法。在中斷程序中安排一條RET1指令就可以了。

TOMD(89H):
  高四位用于T1 GATE、C/T、M1、M0
  低四位用于T0 GATE、C/T、M1、M0
TCON(88H):
  高四位用于定時/計數器 TF1、TR1、TF0、TR0
  低四位用于中斷        IE1、IT1、IE0、IT0
  TF0 計數器0的溢出標志，TR0 運行控制位。TR0=1時，脈沖才能過來，用于啟動或關閉定時/計數器。
  IT0 INT0的觸發方式控制位，可由軟件進行置位或復位，IT=0，INT0為低電平促發方式，IT=1中斷為負跳變觸發方式。IE0 INT0的中斷請求標志位,當有外部請求時，該位就會置一，在CPU響應中斷后，該位就自動清0。TF0定時器T0的溢出標志，當T0溢出后，由硬件置位 TF0,當CPU響應中斷后，由硬件將TF0清0。
  M1、M0用來控制定時/計數器的四種工作方式，比如M1M0=00,定時/計數器工作在方式0，M1M0=11,工作在方式1
  C/T=0 用作定時器，C/T=1 用作計數器。   GATE=0時，定時/計數器是否工作只決定與TR0。GATE=1時，不僅要受TR0控制，還要受到INT0引腳的控制，只有當TR0=1,且INT0也是高電平時，開關才能合上，計數脈沖才可以通過。

定時/計數器的四種工作方式
  工作方式0：13位定時/計數方式。由TL的低五位和TH的8位構成13位的計數器。
  工作方式1：16位。
  工作方式2：當溢出時，自動裝入預置數的工作方式。預置數放在T0(T1)的高八位置中。工作方式2用于波特率發生器，計數器 提供一個時間基準，溢出后不需要做任何事情，要做的事情只有一件，就是重新裝入預置數，再重新開始計數，而且中間不會有任何延遲。
  工作方式3:在這種情況下，T0被拆成2個獨立的定時/計數器使用。其中TL0可以構成8位的定時器或計數器使用，而TH0只能做定時器使用。當T0被拆成兩個使用時，TL0用原來的T0標記，TH0借用T1的標記，因此只有當T1工作于工作方式2時，T0才可以拆成兩個用。

中斷允許寄存器IE(A8H)
   單片機中斷系統中有兩種不同類型的中斷，一種稱為非屏蔽中斷，一種稱為屏蔽中斷。對于非屏蔽中斷，用戶無法用軟件的方法加以禁止，一旦有中斷申請，CPU 將根據自然優先級予以響應。對于屏蔽中斷我們可以用軟件的方法來予以控制（允許中斷稱為中斷開發，不允許中斷稱為中斷屏蔽），可以通過對IE相應位的置1 或清0來允許或禁止某個中斷。 IE:
  EA 總中斷允許開關
  X
  X
  ES  串行中斷中斷控制位。1允許中斷，0禁止中斷。
  ET1 定時/計數器1中斷控制位
  EX1 外部中斷1中斷控制位
  ET0
  EX0

中斷源優先級寄存器IP(D8H)
  五個中斷源自然優先級由高到低的順序?yàn)镮NT0、T0、INT1、T1、串口
  IP:
  X
  X
  X
  PS
  PT1
  PX1
  PT0
  PX0
