這想法最初是在09年誕生的，后來百度一下，發現已經有人比我更早地想到，而且已經研發出來，看見以后，我頓時失去了興趣。直到前兩個月，某位朋友被小偷光顧，損失慘重。此刻，我意識到防盜器的重要性，尤其年關將至，鼠輩橫行的時段，所以又重新點燃了我創造的欲望。今晚，花了幾個小時終于制作完成。以下有全套制作教程，包括電路圖和代碼，希望有動手能力的朋友也嘗試一下。同時，由于本人能力有限，設計存在很多缺陷，希望有高人多多指點不足之處，謝謝。
    實現功能：當有人進入一定區域內，裝置能自動撥打指定號碼進行呼叫，當區域內的人持續不離開時，裝置能連續呼叫3次，每次2分鐘。例如：我外出時，假如有人進入了我的房間，裝置就能自動撥打我的電話，我的電話就會響起，然后我就會采取相應的措施。
    成品圖

    1. 原料清單：舊手機一臺（能打電話就行），stc89c52單片機一塊，5v繼電器3個，1n4148二極管3個，1n4007二極管2個，9012三極管 3個 ，8050三極管1個，11.0592晶振1個，20p獨石電容2個，104獨石電容1個，電解電容1000uf、470uf、0.1uf各一個 10uf兩個，LM317三端穩壓1個，200Ω、400Ω、1K電阻各一個。洞洞板一塊，一個外殼（筆者的是路由器的外殼），一張0月租0低消的手機卡，熱釋紅外感應模塊一個。（成本100元以內）

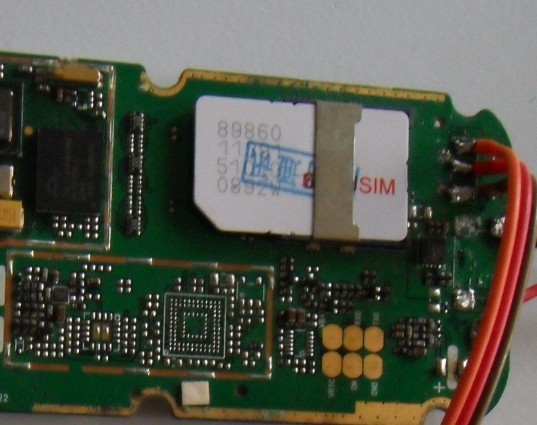

         一臺舊手機，外殼已經拆掉

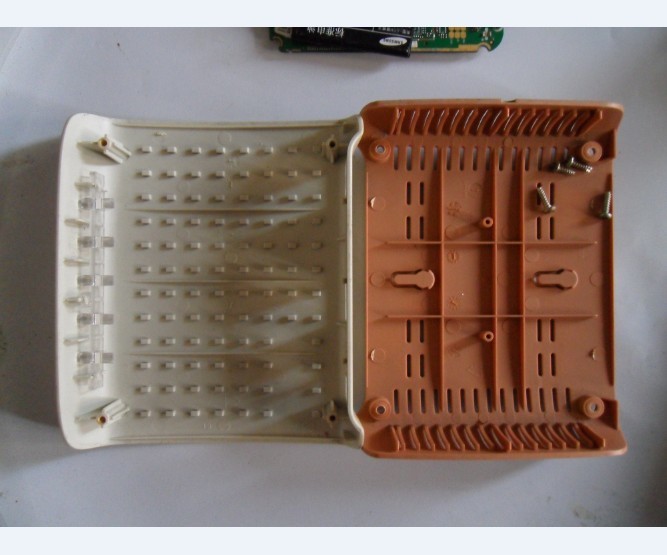

一個路由器的外殼


一張0月租0低消的手機卡

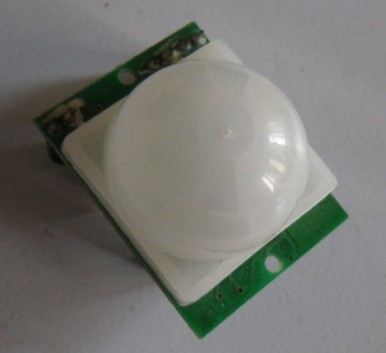

熱釋紅外傳感器

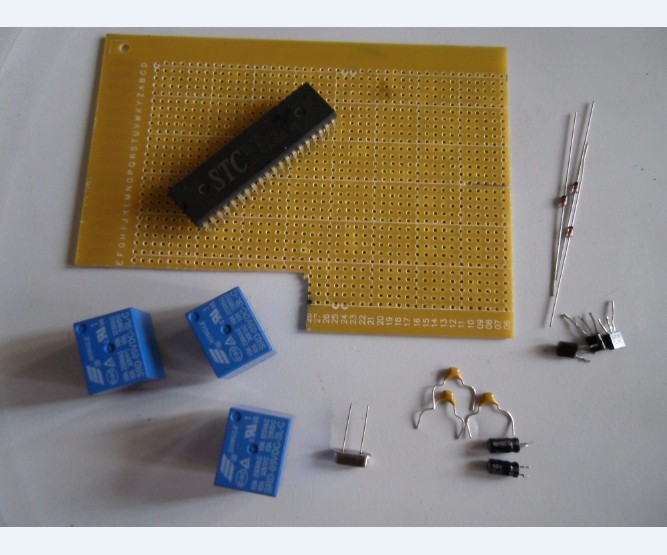

電子元件若干，詳見上面清單。

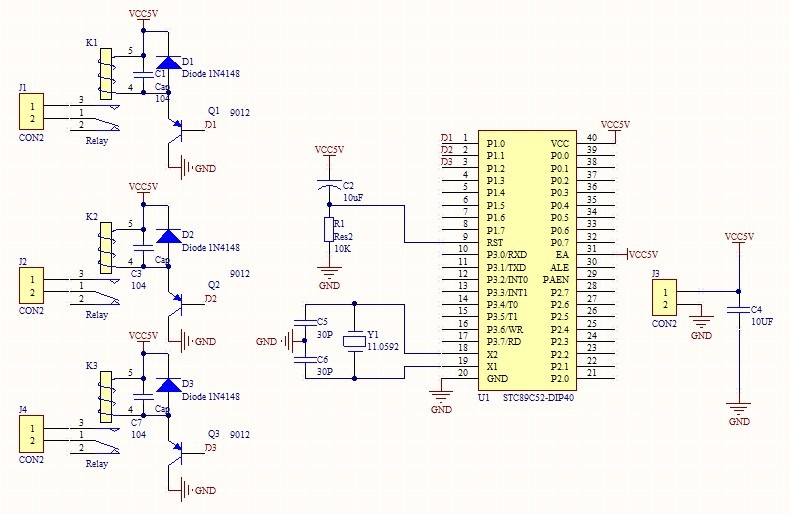

  電路圖，單片機的P0口的前3個腳分別控制3個繼電器，P1^4用來檢測紅外模塊返回的信號。有的手機可用三極管代替繼電器座開關，筆者手上的這臺手機的按鍵設計有點怪，為了穩定起見，所以使用繼電器。J1\J2\J3是手機的 按鍵。

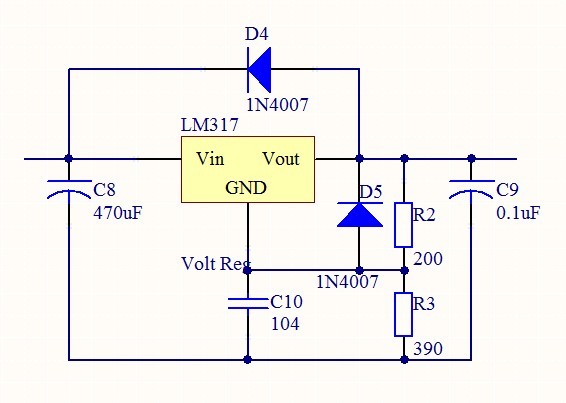

這是LM317三端穩壓電路，輸出3.7v，用來給手機供電。手機長時間直接使用5v會燒壞。另外，要在手機正負極并聯一個1000uf的電容。因為手機接受發射信號的時候電流峰值能達到2A

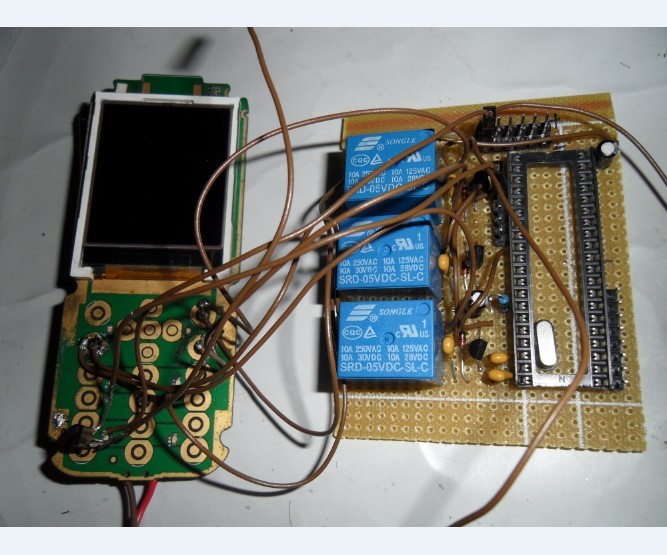

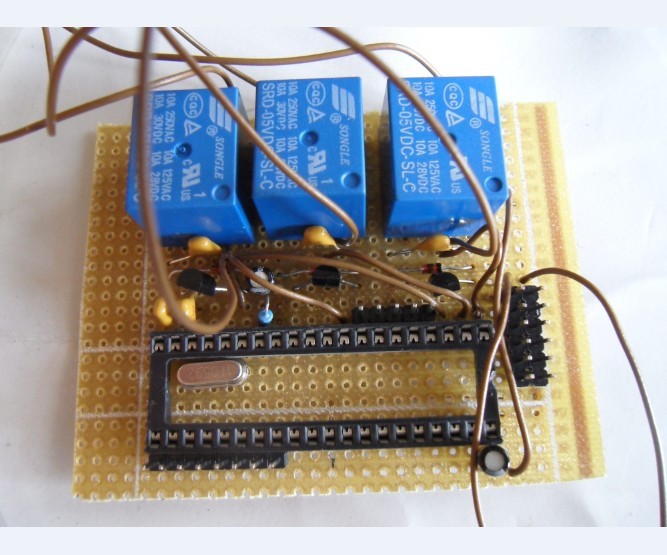

下面已經焊接完成,再把程序燒寫到單片機中。（程序代碼在最后）

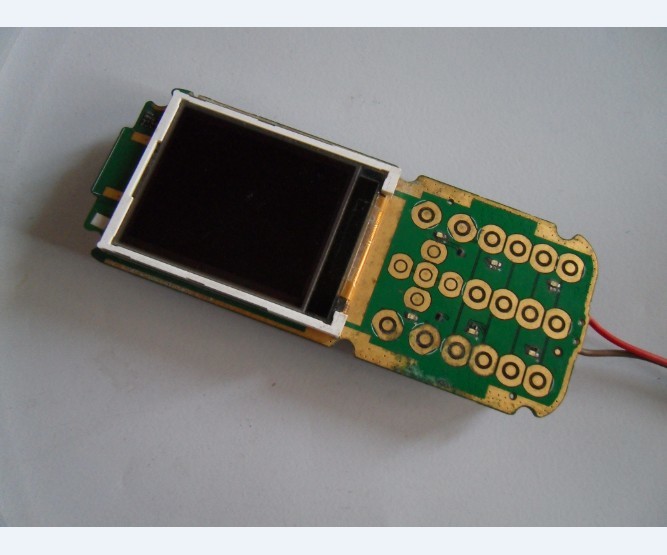

再把它連接到手機的按鍵上。照片中手機按鍵上的三極管不是關鍵，可有可無，初衷是為了檢車手機是否死機的。

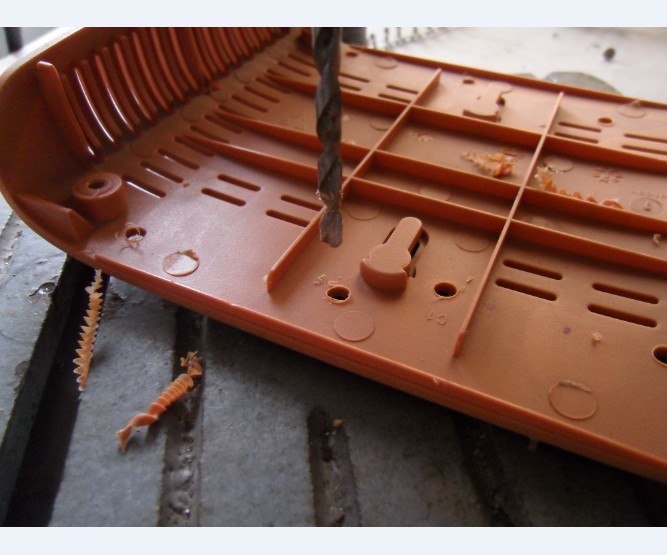

在路由器的外殼是哪個打幾個洞，安裝銅柱。

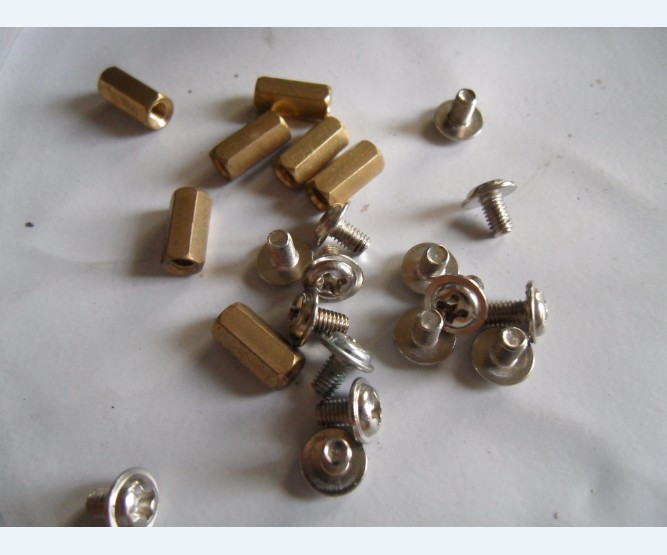

銅柱螺絲若干

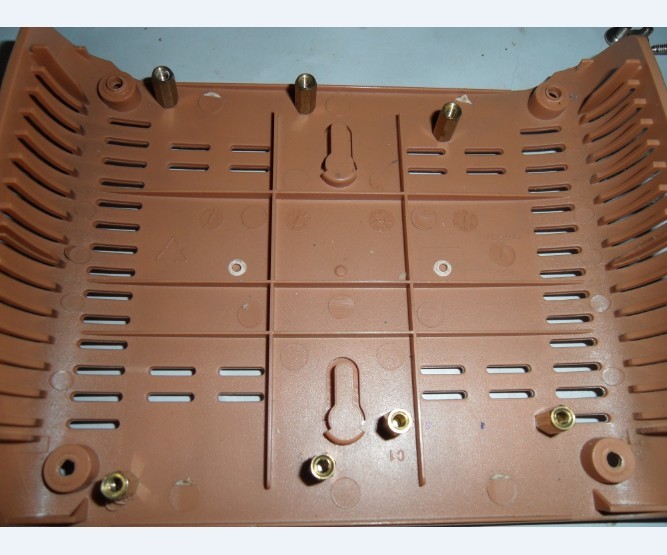

安裝了銅柱的外殼

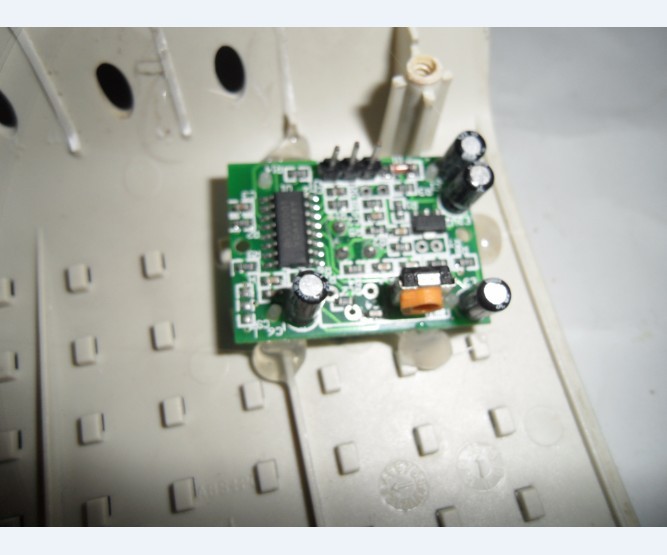

在路由器的蓋子上挖一個洞，把紅外傳感器的透鏡部分外露。然后用熱熔膠粘牢。

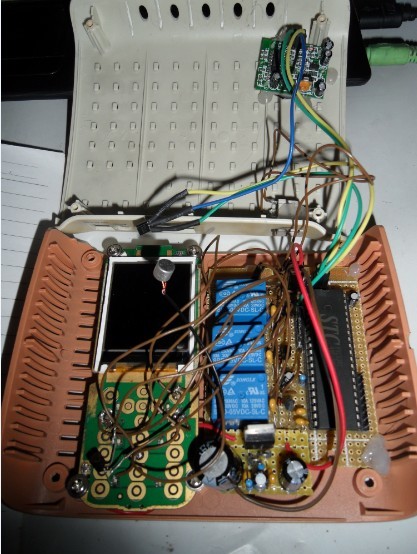

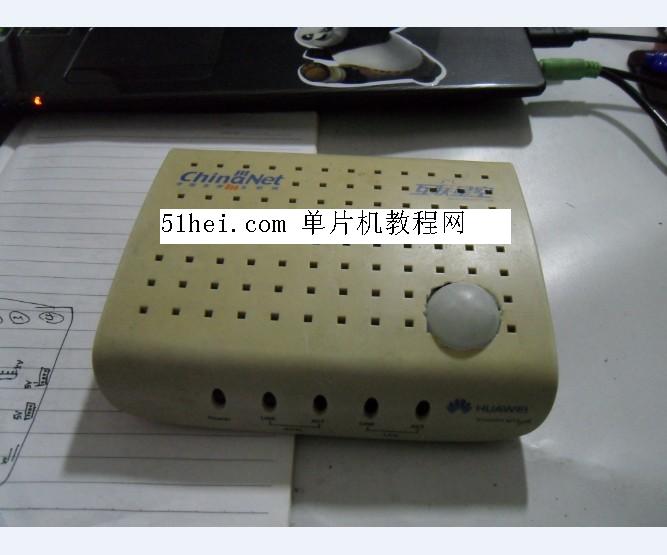

大功告成


外表是一個路由器，實際上是一臺防盜器，呵呵。下面附單片機程序:


筆者指定的電話號碼已經保存在手機電話薄的第一個位置，
本例工程文件下載: http://www.zg4o1577.cn/f/gsdeng.rar
代碼如下：
 #include"reg52.h"
#define uint unsigned int
#define uchar unsigned char
sbit D1 = P1^0;
sbit D2 = P1^1;
sbit D3 = P1^2;
sbit D4 = P1^3;
uchar callnum;
void delay(uint num)  //延時函數
{
 uint i,j;
 for(i=num;i>0;i--)
  for(j=110;j>0;j--);
}
void key1()  //按鍵1  手機的返回、電話薄鍵
{
 D1 = 0;       //按下
 delay(500); //按下中
 D1 = 1;       //松開
 delay(500); //不能直接按下一個鍵，所以唯有延時500毫秒
}
void key2()  //按鍵2  手機的掛機、關機、開機鍵
{
 D2 = 0;
 delay(500);
 D2 = 1;
 delay(500);
}
void key3()    //按鍵3  手機的接聽鍵
{
 D3 = 0;
 delay(500);
 D3 = 1;
 delay(500);
}
void offon()   //開關機
{
 D2 = 0;
 delay(5000);//按住5秒開機鍵可開關機
 D2 = 1;
 delay(10000); //等待進入

 callnum = 0;  //變量賦初值
 offon();
 call();  //響一下手機，提示已經進入監控狀態
   delay(60000);  //延時4分鐘，紅外模塊需要1分鐘的預啟動時間，人走后需要2分鐘的冷卻時間，為了寬松點，共4分鐘
   delay(60000);
   delay(60000);
   delay(60000);

 while(1)
 {
  if(D4 == 0)
  {
   call();
   delay(60000);//每次呼叫兩分鐘
   delay(60000);
   callnum++; //每呼叫一次，變量加一
  }
  if(callnum == 3)
  {
   while(1); //連續呼叫3次后，就不再呼叫。
  }
 }
}
