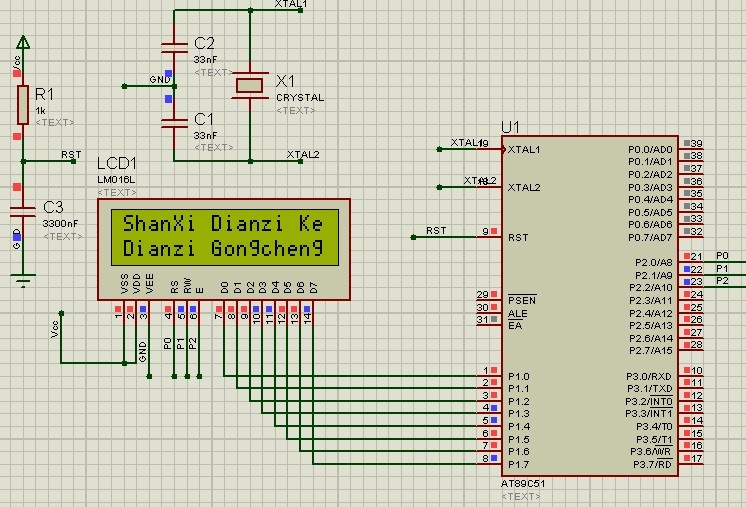

如網頁上出現格式錯亂可從此處本例的完整源碼: http://www.zg4o1577.cn/f/1602430.rar 上圖是仿真效果 顯示2行字符.
#include<AT89x51.h>
#define uchar unsigned char
/*****************************************
電路連接
P1------DB0～DB7
P2.0------RS
P2.1------RW
P2.2------E
*****************************************/
#define LCD_DB P1
sbit LCD_RS=P2^0;
sbit LCD_RW=P2^1;
sbit LCD_E=P2^2;
uchar code ttt[]="ShanXi Dianzi Kejixueyuan";//25
uchar code kkk[]="Dianzi GonGcheng Xueyun";//23
/******定義函數****************/
#define uchar unsigned char
#define uint unsigned int
void LCD_init(void);//聲明初始化函數
void LCD_write_command(uchar command);//寫指令函數
void LCD_write_data(uchar dat);//寫數據函數
void LCD_disp_char(uchar x,uchar y,uchar dat);//在某個屏幕位置上顯示一
//個字符,X（0-16),y(1-2)
//void LCD_check_busy(void);//檢查忙函數。我沒用到此函數，因為通過率極低。
void delay_n40us(uint n);//延時函數
//********************************
//*******初始化函數***************
void LCD_init(void)
{
LCD_write_command(0x38);//設置8位格式，2行，5x7
LCD_write_command(0x0c);//整體顯示，關光標，不閃爍
LCD_write_command(0x06);//設定輸入方式，增量不移位--------------
LCD_write_command(0x01);//清除屏幕顯示----------------
delay_n40us(100);//實踐證明，我的LCD1602上，用for 循環200 次就能可靠完成清屏指令。
}
//********************************
//********寫指令函數***********設置先向1602寫入的數據為地址*
void LCD_write_command(uchar dat)
{
LCD_DB=dat;
LCD_RS=0;//指令
LCD_RW=0;//寫入
LCD_E=1;//允許
LCD_E=0;//產生下降沿
delay_n40us(1);//實踐證明，我的LCD1602 上，用for 循環1 次就能完成普通寫指令。
}
//*******************************
//********再寫數據函數*****向1602中寫入數據********
void LCD_write_data(uchar dat)
{
LCD_DB=dat;
LCD_RS=1;//數據
LCD_RW=0;//寫入
LCD_E=1;//允許
LCD_E=0;//產生下降沿
delay_n40us(1);
}
//寫入字符串函數
void writeDataLcd(unsigned char dat)// 寫入數據
{
LCD_RS=1; //RS置1 (運算后P5=xxx1 xxxx,即RS=1其他位狀態不變）
LCD_RW=0; //RW清0 (運算后P5=xx0x xxxx, 即RW=0其他位狀態不變)
LCD_E=0; //使能E清0 (運算后P5=xxxx 0xxx, 即E=0其他位狀態不變)
P1 = dat; //送數據到P2OUT準備輸出進入1602，等E下降沿來即可進入1602.
LCD_E=1; //使能E置1，P5OUT= xxxx xxxx+0000 1000=xxxx1xxx，E=1.
delay_n40us(10);
LCD_E=0; //使能E清0，這樣E從1變0，產生一個下降,寫入命令到1602。
}
//*******顯示一個字符函數********* void LCD_disp_char(uchar x,uchar y,uchar dat) { uchar address; if(y==1) address=0x80+x; else address=0xc0+x; LCD_write_command(address); LCD_write_data(dat); } //******************************** /*******檢查忙函數************* voidLCD_check_busy() 過率極低，以至于不能正常使用LCD。因此我沒有再用檢查忙函數。而使 do//用了延時的方法，延時還是非常好用的。我試了一下，用// {LCD_E=0; //for 循環作延時，普通指令只要1次循就可完成。清屏指令 LCD_RS=0; //要用200次循環便能完成。 LCD_RW=1; LCD_DB=0xff; LCD_E=1; while(LCD_DB^7==1); ｝ ******************************/ //********延時函數*************** void delay_n40us(uint n) { uint i; uchar j; for(i=n;i>0;i--) for(j=0;j<2;j++); //在這個延時循環函數中我只做了2次循環， } //實踐證明我的LCD1602 上普 //通的指令只需1次循環就能可靠完成。 //******************************* //*********主函數***************** void main(void) {
//********************************
//實踐證明，在我的LCD1602 上，檢查忙指令通
while(1)
{
uint i=0;
LCD_init();
LCD_write_command(0x80);//0x80第一行從頂頭開始顯示，加n，后移n位顯示
for (i=0;i<25;i++)
{
writeDataLcd(ttt[i]);
delay_n40us(15000);
}
delay_n40us(30000);
delay_n40us(30000);
delay_n40us(50000);
LCD_write_command(0x80+64);//0x80+64,第二行從頂頭開始顯示，加64再加n，第二行從n開始顯示。
for (i=0;i<23;i++)
{
writeDataLcd(kkk[i]);
delay_n40us(15000);
}
LCD_write_command(0x80);
LCD_disp_char(2,1,' ');
delay_n40us(20000);
}
}
