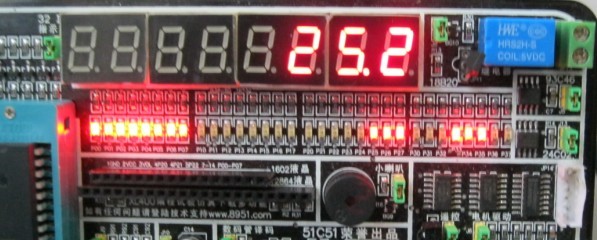

程序運行效果圖:
//晶振12MHZ 常溫下測量0--99.9度
#include <reg51.h>
#include <intrins.h>
#define uchar unsigned char
#define uint unsigned int
sfr wdtrst=0xa6;
uchar code seg7[]={0x28, 0x7E, 0xA2, 0x62, 0x74, 0x61, 0x21, 0x7A, 0x20, 0x60}; //數碼管整數
sbit dec=P0^5; //數碼管小數位
sbit Dq=P3^4; //DS18B20讀寫口
sbit alarm=P3^3; //喇叭報警位
uint warning=0; //報警溫度變量
//-------------------
void rst() //看門狗系統復位函數 晶振是12MHZ則看門狗自動復位時間為16ms
{
wdtrst=0x1e;
wdtrst=0xe1;
}
//----------------------------
void alarmstart()interrupt 3 //報警中斷子函數
{
if(warning>270) //溫度大于27度喇叭報警
{ alarm=~alarm;}
TH1=0xff;
TL1=0x60;
TF1=0;
EA=1;
ET1=1;
}
//-----------------------------延時函數集---------------------
void delay10us() //延時10us
{
_nop_(); _nop_(); _nop_(); _nop_();
_nop_(); _nop_();
}
//----------
void delay610us() //延時610us
{
uchar i,j;
for(i=0;i<2;i++)
for(j=0;j<100;j++);
}
//----------
void delay34us() //延時34us
{
uchar i,j;
for(i=0;i<2;i++)
for(j=0;j<3;j++);
}
//----------
void delay(uint k) //常用延時函數
{
uchar i,j;
for(i=0;i<k;i++)
for(j=0;j<100;j++);
}
//-----------------DS18B20初始化函數----------
uchar init18b20()
{
uint k=0;
Dq=0;
delay610us(); //延時610us
Dq=1; //釋放總線
delay10us(); //延時10us
while(Dq==1) //18b20應答信號判斷是否超時
{
if(k<800)k++;
else return 1;
}
k=0;
while(Dq==0) //18b20是否釋放判斷
{
if(k<800)k++;
else return 2;
}
return 3; //啟動成功返回 3
}
//---------讀1字節函數------------
uchar readbyte()
{
uchar i,byte=0;
for(i=0;i<8;i++)
{
Dq=0;
byte>>=1;
Dq=1;
if(Dq)
{
byte=byte|0x80;
}
delay34us();
}
return byte;
}
//-----------寫1字節函數--------
void writebyte(uchar byt)
{
uchar i;
for(i=0;i<8;i++)
{
Dq=0;
Dq=byt&0x01;
delay34us();
Dq=1;
byt>>=1;
}
}
//---------溫度讀取函數--------
uint readtemp()
{
uint temp=0;
uchar TH,TL;
if(init18b20()!=3)return 1; //啟動失敗返回值1
writebyte(0xcc);
writebyte(0x44);
;;
if(init18b20()!=3)return 1; //啟動失敗返回值1
writebyte(0xcc);
writebyte(0xbe);
TL=readbyte();
TH=readbyte();
temp=TH;
temp<<=8;
temp=temp+TL;
temp=temp*0.0625*10; //乘以10取出小數部分
return temp;
}
//------------主函數----------
void main()
{
uint num=0;
TMOD=0x50;
TH1=0xff;
TL1=0x60;
EA=1;
ET1=1;
TR1=1;
rst(); //看門狗
while(1)
{
start:num=readtemp();
if(num==1) //啟動失敗數碼管最高位設置為1
{
warning=1; //啟動失敗報警變量設置為 1
P0=seg7[1];
P2=0xfe;
delay(40);
goto start; //啟動失敗重新啟動判斷，直到成功才顯示溫度數值，然后啟動判斷失敗1消失。
}
rst(); //看門狗
warning=num;
P0=seg7[num/100];
P2=0xdf;
delay(10);
P0=seg7[num%100/10];
dec=0;
P2=0xbf;
delay(10);
P0=seg7[num%100%10];
dec=1;
P2=0x7f;
delay(10);
}
}
