//本試驗輸出口為PD5 ，輸出電壓可以調節0---5V。
// ATMEGA16 晶振8MHZ

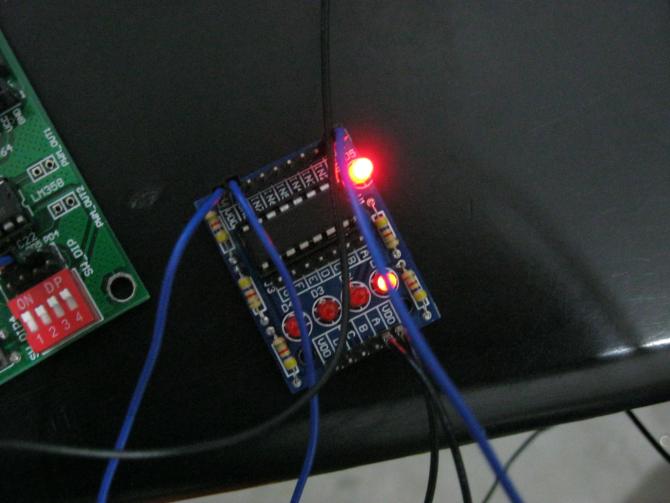

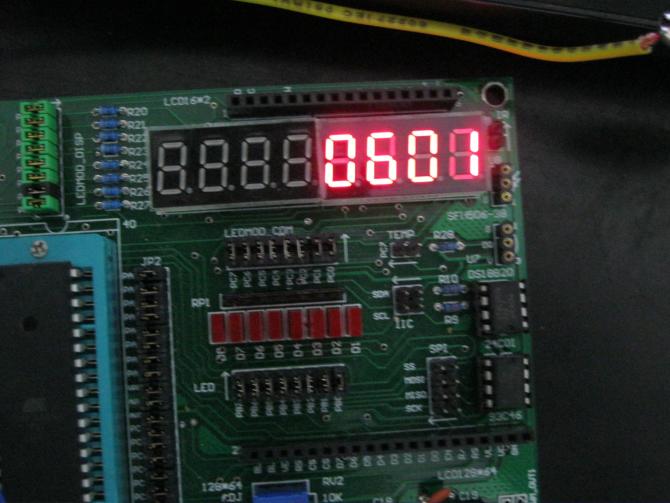

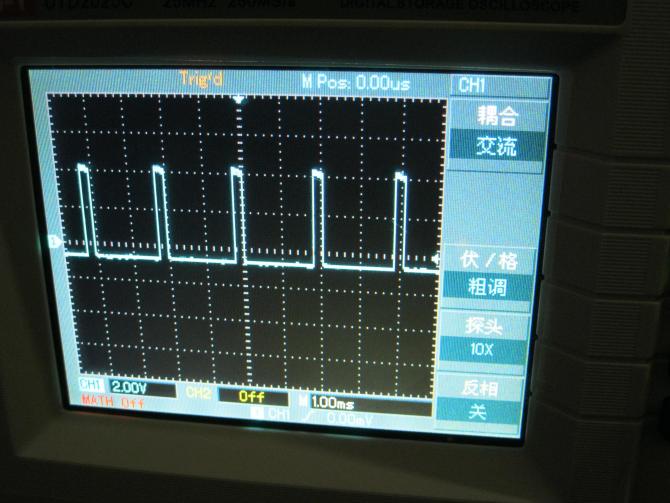

此圖電壓輸出位0.6V
以下是程序源碼可從http://www.zg4o1577.cn/f/avrpwmcx.rar 下載源文件.
// ATMEGA16 晶振8MHZ
#include <iom16.h>
#define uchar unsigned char
#define uint unsigned int
#define xtal 8
__flash uchar seg7[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f};//數碼管碼表
__flash uchar tab[]={0xfe,0xfd,0xfb,0xf7};//數碼管位選
//---------------------------------
void delaynms(uint k) //延時k毫秒函數
{
uint i,j;
for(i=0;i<k;i++)
{
for(j=0;j<1140;j++);
}
}
uint wide; //脈沖寬度
void portinit() //端口初始化
{
DDRA=0xff;
PORTA=0xff;
DDRC=0xff;
PORTC=0xff;
DDRB=0xff;
PORTB=0xff;
DDRD=0xff;
PORTD=0xff;
}
void time1init() //定時器設置函數
{
TCCR1A=0x83; //升序計數比較匹配清零，降序計數比較匹配置位
TCCR1B=0x02; //設置為相位修正PWM模式，選擇8分頻
}
void initdevice()
{
portinit();
time1init();
}
void scanint1() //PD3口按下，脈寬增加
{
if((PIND&0x08)==0)
{
delaynms(10);
if((PIND&0x08)==0)
{
if(wide<1023)wide++; 脈寬最大增加到1023
delaynms(200);
}
}
}
void scanint0() //PD2按下，脈寬減少
{
if((PIND&0x04)==0)
{
delaynms(10);
if((PIND&0x04)==0)
{
if(wide>0)wide--;
delaynms(200);
}
}
}
void main(void)
{
long x;
uint voltage;
initdevice();
delaynms(100);
while(1)
{
voltage=wide;
OCR1AH=(uchar)(wide>>8); 脈寬取低8位
OCR1AL=(uchar)(wide&0xff);脈寬低8位和高8位組合成比較匹配器A的數值
scanint1();
scanint0();
x=(long)voltage; 設置電壓變量
x=(x*5000)/1023; 電壓為5V 分辨率5000設置
voltage=(uint)x;
PORTA=seg7[voltage/1000];
PORTC=tab[3];
PORTA=seg7[voltage%1000/100];
PORTC=tab[2];
PORTA=seg7[voltage%100/10];
PORTC=tab[1];
PORTA=seg7[voltage%10];
PORTC=tab[0];
}
}
