目前較為常用的串口有9針串口（DB9）和25針串口（DB25），通信距離較近時(<12m)，可以用電纜線直接連接標準RS232端口(RS422,RS485較遠)，若距離較遠，需附加調制解調器（MODEM）。最為簡單且常用的是三線制接法，即地、接收數據和發送數據三腳相連，本文只涉及到最為基本的接法，且直接用RS232相連。 1.DB9和DB25的常用信號腳說明
|
9針串口（DB9） |
25針串口（DB25） |
||||
|
針號 |
功能說明 |
縮寫 |
針號 |
功能說明 |
縮寫 |
|
1 |
數據載波檢測 |
DCD |
8 |
數據載波檢測 |
DCD |
|
2 |
接收數據 |
RXD |
3 |
接收數據 |
RXD |
|
3 |
發送數據 |
TXD |
2 |
發送數據 |
TXD |
|
4 |
數據終端準備 |
DTR |
20 |
數據終端準備 |
DTR |
|
5 |
信號地 |
GND |
7 |
信號地 |
GND |
|
6 |
數據設備準備好 |
DSR |
6 |
數據準備好 |
DSR |
|
7 |
請求發送 |
RTS |
4 |
請求發送 |
RTS |
|
8 |
清除發送 |
CTS |
5 |
清除發送 |
CTS |
|
9 |
振鈴指示 |
DELL |
22 |
振鈴指示 |
DELL |
2.RS232C串口通信接線方法（三線制）
首先，串口傳輸數據只要有接收數據針腳和發送針腳就能實現：同一個串口的接收腳和發送腳直接用線相連，兩個串口相連或一個串口和多個串口相連
· 同一個串口的接收腳和發送腳直接用線相連 對9針串口和25針串口，均是2與3直接相連；
兩個不同串口（不論是同一臺計算機的兩個串口或分別是不同計算機的串口）
|
9針－9針
|
25針－25針
|
9針－25針
|
|||
|
2
|
3
|
3
|
2
|
2
|
2
|
|
3
|
2
|
2
|
3
|
3
|
3
|
|
5
|
5
|
7
|
7
|
5
|
7
|
上面表格是對微機標準串行口而言的，還有許多非標準設備，如接收GPS數據或電子羅盤數據，只要記住一個原則：接收數據針腳（或線）與發送數據針腳（或線）相連，彼此交叉，信號地對應相接，就能百戰百勝。
3.串口調試中要注意的幾點：
串口調試時，準備一個好用的調試工具，如串口調試助手、串口精靈等，有事半功倍之效果；
強烈建議不要帶電插撥串口，插撥時至少有一端是斷電的，否則串口易損壞。
單工、半雙工和全雙工的定義
如果在通信過程的任意時刻，信息只能由一方A傳到另一方B，則稱為單工。
如果在任意時刻，信息既可由A傳到B，又能由B傳A，但只能由一個方向上的傳輸存在，稱為半雙工傳輸。
如果在任意時刻，線路上存在A到B和B到A的雙向信號傳輸，則稱為全雙工。
電話線就是二線全雙工信道。 由于采用了回波抵消技術，雙向的傳輸信號不致混淆不清。雙工信道有時也將收、發信道分開，采用分離的線路或頻帶傳輸相反方向的信號，如回線傳輸。
|
-------->
|
<-------->
|
-------->
|
|
A---------B
|
A---------B
|
A---------B
|
|
|
|
<--------
|
|
單工
|
半雙工
|
全雙工
|
串行數據在傳輸過程中，由于干擾可能引起信息的出錯，例如，傳輸字符‘E’，其各位為：
0100，0101=45H
D7 D0
由于干擾，可能使位變為1，這種情況，我們稱為出現了“誤碼”。我們把如何發現傳輸中的錯誤，叫“檢錯”。發現錯誤后，如何消除錯誤，叫“糾錯”。

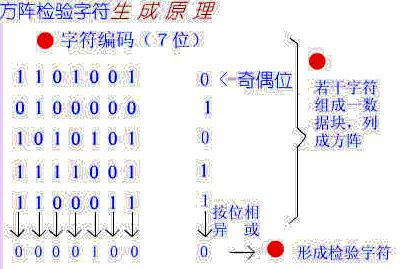

最簡單的檢錯方法是“奇偶校驗”，即在傳送字符的各位之外，再傳送1位奇/偶校驗位�？刹捎闷嫘ｒ灮蚺夹ｒ�。
奇校驗：所有傳送的數位（含字符的各數位和校驗位）中，“1”的個數為奇數，如：
1 0110，0101
0 0110，0001
偶校驗：所有傳送的數位（含字符的各數位和校驗位）中，“1”的個數為偶數，如：
1 0100，0101
有些檢錯方法，具有自動糾錯能力。如循環冗余碼（CRC）檢錯等。
串口通訊流控制
我們在串行通訊處理中，常常看到RTS/CTS和XON/XOFF這兩個選項，這就是兩個流控制的選項，目前流控制主要應用于調制解調器的數據通訊中，但對普通RS232編程，了解一點這方面的知識是有好處的。那么，流控制在串行通訊中有何作用，在編制串行通訊程序怎樣應用呢？這里我們就來談談這個問題。
1.流控制在串行通訊中的作用
這里講到的“流”，當然指的是數據流。數據在兩個串口之間傳輸時，常常會出現丟失數據的現象，或者兩臺計算機的處理速度不同，如臺式機與單片機之間的通訊，接收端數據緩沖區已滿，則此時繼續發送來的數據就會丟失�，F在我們在網絡上通過MODEM進行數據傳輸，這個問題就尤為突出。流控制能解決這個問題，當接收端數據處理不過來時，就發出“不再接收”的信號，發送端就停止發送，直到收到“可以繼續發送”的信號再發送數據。因此流控制可以控制數據傳輸的進程，防止數據的丟失。 PC機中常用的兩種流控制是硬件流控制（包括RTS/CTS、DTR/CTS等）和軟件流控制XON/XOFF（繼續/停止），下面分別說明。
2.硬件流控制
硬件流控制常用的有RTS/CTS流控制和DTR/DSR（數據終端就緒/數據設置就緒）流控制。
硬件流控制必須將相應的電纜線連上，用RTS/CTS（請求發送/清除發送）流控制時，應將通訊兩端的RTS、CTS線對應相連，數據終端設備（如計算機）使用RTS來起始調制解調器或其它數據通訊設備的數據流，而數據通訊設備（如調制解調器）則用CTS來起動和暫停來自計算機的數據流。這種硬件握手方式的過程為：我們在編程時根據接收端緩沖區大小設置一個高位標志（可為緩沖區大小的75％）和一個低位標志（可為緩沖區大小的25％），當緩沖區內數據量達到高位時，我們在接收端將CTS線置低電平（送邏輯0），當發送端的程序檢測到CTS為低后，就停止發送數據，直到接收端緩沖區的數據量低于低位而將CTS 置高電平。RTS則用來標明接收設備有沒有準備好接收數據。
常用的流控制還有還有DTR/DSR（數據終端就緒/數據設置就緒）。我們在此不再詳述。由于流控制的多樣性，我個人認為，當軟件里用了流控制時，應做詳細的說明，如何接線，如何應用。
3.軟件流控制
由于電纜線的限制，我們在普通的控制通訊中一般不用硬件流控制，而用軟件流控制。一般通過XON/XOFF來實現軟件流控制。常用方法是：當接收端的輸入緩沖區內數據量超過設定的高位時，就向數據發送端發出XOFF字符（十進制的19或 Control-S，設備編程說明書應該有詳細闡述），發送端收到XOFF字符后就立即停止發送數據；當接收端的輸入緩沖區內數據量低于設定的低位時，就向數據發送端發出XON字符（十進制的17或Control-Q），發送端收到XON字符后就立即開始發送數據。一般可以從設備配套源程序中找到發送的是什么字符。
應該注意，若傳輸的是二進制數據，標志字符也有可能在數據流中出現而引起誤操作，這是軟件流控制的缺陷，而硬件流控制不會有這個問題。
