當前位置：單片機教程網 >> MCU設計實例 >> 瀏覽文章

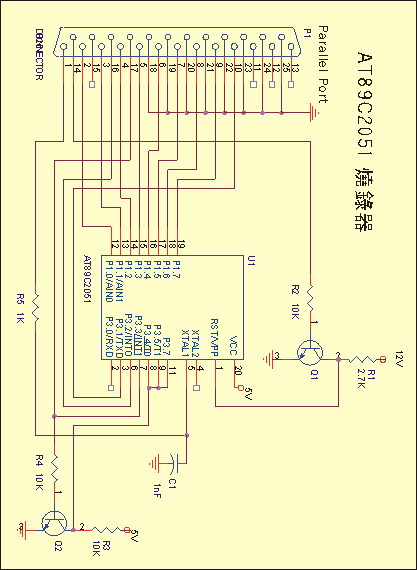

這是一個簡易的AT89C2051燒錄器的電路,+5V和+12V可由電腦接出來,或使用7805,7812做電源供應,Q1,Q2可使用9013或相似的電晶體皆可,看到這張圖之後,有沒有覺的燒路器其實很容易做的,閒暇之餘不彷做一個,以備日後不時之需.
