SPI的英文全稱是：“Serial Peripheral Interface”,翻譯成中文的意思是串口通信外圍設備接口技術。也就是把數據用串口傳輸方式進行交換。它有一個主控制器，一般我們采用微處理器，比如常用的單片機，以及一些其它的外圍設置，比如數碼管，液晶顯示頻，SD卡等外圍設備。
它一般是由5根線組成的：分別是MOSI，MISO，SCK, SS以及地線，電源線。
MOSI：是由主機向設備發出數據的。
MISO：是由設備向主機發送數據的。
SCK：是起到一個控制數據傳輸?shù)男?zhǔn)，根據arduino官方的說法，好像還具備有對數據全能的控制作用。
SS線是用于一根使能線，特別是接多個外圍設備的時候，可以通過控制SS線，對不同的外圍設備進行通信。
寫一個程序關于SPI必須注意的問題有：
1. 字節的傳輸是從最高位（MSB）傳輸，還是從最低位（LSB）傳輸呢？這是由SPI.setBitOrder()函數進行設置的。
2. 當數據不傳輸時，時鐘線是高還是低？
3. 觸發方式是上升沿觸發還是下降沿觸發呢？這個由SPI.setDataMode()函數進行設置。
4. SPI運行的速度是多快呢？這個由SPI.setClockDivider()函數進行設置。
在arduino2009板上，10腳是SS，11腳是MOSI, 12腳是MISO，13腳是時鐘引腳。當然在同時用這幾根引腳控制多個外圍設備的時候，SS引腳可以是其它引腳，比如arduinoEhthernet模塊，利用第4個引腳去控制SD卡的SS端。第10引腳控制Enthernet模塊的SS端，下面是三種不同的硬件接法示意圖：

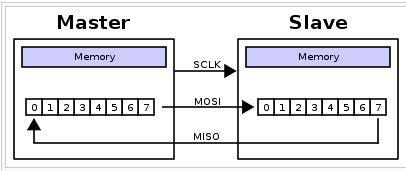

這是auduino只控制一個外圍設備的接法。

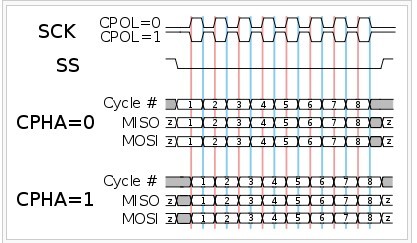

這是數據傳輸?shù)臅r(shí)序圖。

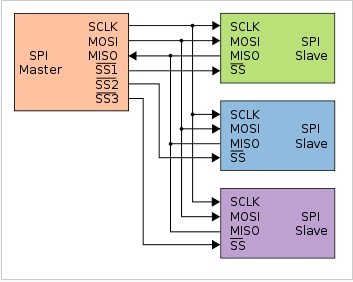

這是第三種方法，主機控制多個外圍設備的接法。上文提到的控制網絡模塊與SD卡兩個外圍設備用的電路http://www.zg4o1577.cn/mcu/2014.html 就是這種電路。
這是另外一種接法，也是同時控制多個外圍設備，但是這種占用到主機的引腳相對于第二種來說會少一點。
下面再補充幾個上文沒有說到的關于SPI的函數：
SPI.begin()
作用是初始化SPI總線。設備SCK, MOSI,和SS為輸出。把SCK和MOSI拉低，把SS線進行拉高。
SPI.end()
作用是結束SPI傳輸，或者準確地說是禁止SPI總線工作。
SPI.transfer(val)
作用是傳輸一個字節，這里要指出來的是val只能是字節。
