1、邏輯門：
2、運放：

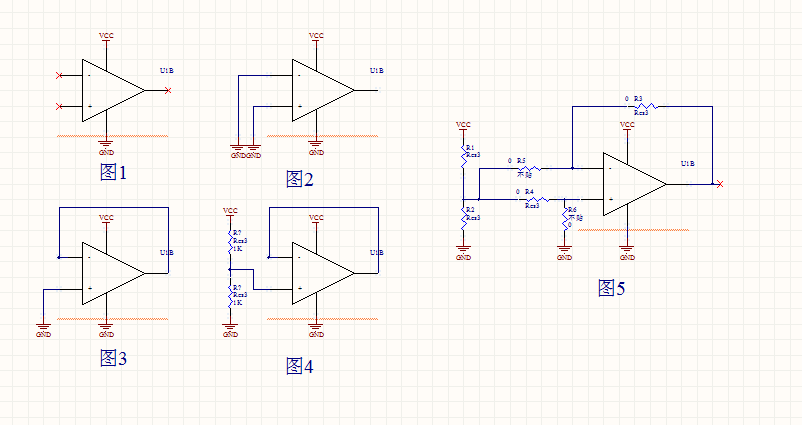

1， (圖1) 一個開環的運放將飽和在電源的一個端電源上，因為是浮空狀態。所以會拾取一些干擾噪聲，有時候還可以產生一些不可估計的高頻噪聲；
2， (圖2)這個做法是一個很業余的做法，由于地平面的電壓梯度，運放的一端與另一端有一個電壓差，由于開環的影響，運放將飽和輸出即某一端電壓，但是不能保證這個電壓梯度的恒定的，所以運放可以輸出到另某一個端電壓。
3， (圖3)這種情況比上面一種要好，但是不是最好的，因為這樣的設計在只能保證運放的到達電源電壓，并停留在那里，這樣可能造成損害，自加熱，增加功耗；
4， (圖4) 這個是比較推薦的方式，同相接正，負電源的的某一個電位上，或者分裂電源系統中的接地，這樣的設計運放的輸出也可以是虛地，或者是分裂電源系統的地電位，
5， (圖5) 這是一個很靈活的布線，這樣的設計對未使用的運放可以靈活在將來的擴展的使用
