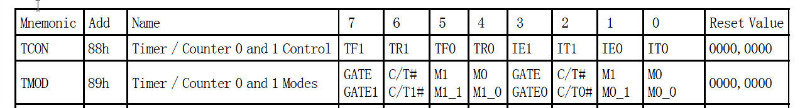

特殊功能寄存器如下


使用TCON和TMOD
TF：溢出標志  為1時表示溢出 需要手工置0
TR：開始計時  為1開始  為0停止
M1，M0  ：工作模式   01為模式1 //16位 65536
GATE門暫不使用  置0
C/T：定時/計數




TH0,TL0：定時器0初始值

方法：
1、設定TMOD
2、設定初始值TH TL
3、設定TCON 開始計時

實例：共陽七段數碼管0-F循環顯示延時1s
七段共陽數碼管真值表
const uint8 ledcode[]={
 0xC0,  // 0
 0xF9,  // 1
 0xA4,  // 2
 0xB0,  // 3
 0x99,  // 4
 0x92,  // 5
 0x82,  // 6
 0xF8,  // 7
 0x80,  // 8
 0x90,  // 9
 0x88,  // A
 0x83,  // B
 0xC6,  // C
 0xA1,  // D
 0x86,  // E
 0x8E  // F
};

延時1s計算
溢出20次 每次50ms
TH0 TL0計算：
 65536-（（0.05x11059200）/12）=0x4c00   TH0=0x4c  TL0=0x00


#include<reg52.h>

typedef unsigned char uint8;
typedef unsigned int uint16;
sbit en=P1^7;
const uint8 ledcode[]={
 0xC0,  // 0
 0xF9,  // 1
 0xA4,  // 2
 0xB0,  // 3
 0x99,  // 4
 0x92,  // 5
 0x82,  // 6
 0xF8,  // 7
 0x80,  // 8
 0x90,  // 9
 0x88,  // A
 0x83,  // B
 0xC6,  // C
 0xA1,  // D
 0x86,  // E
 0x8E  // F
};
uint8 i,j;

main()
{
 i=0;
 j=0;
 TMOD=0x01;
 TH0=0x4c;
 TL0=0x00;
 TR0=1;
 en=0;
 while(1)
 {
  if (TF0==1)  //如果溢出
  {
   TH0=0x4c;
   TL0=0x00;
   TF0=0;       //重新設定初始值 恢復狀態
   i++;
  }
  if(i==20)
  {
   i=0;
   P2=ledcode[j]&0x7f;
   j++;
  }
  if(j==16)
  {
   j=0;
  }
 }

}

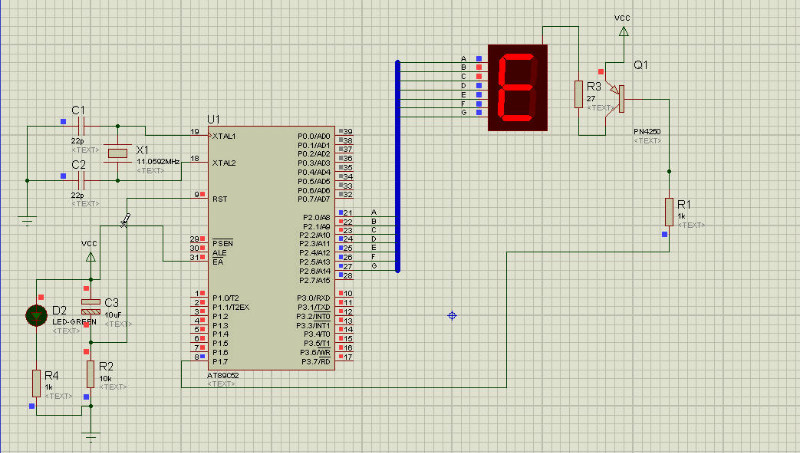

仿真:
