| 看我來山寨“按鍵盒子”！ 材料清單： 舊鼠標一個 （這個大家都能找到就不算資金啦！） STC89C52最小系統板一塊 （15元） PL2303 USB轉TTL小板一塊（12元） 杜邦線 （附送的！） 9013三極管2個 1k電阻兩個 Ok了就這么多，下面開始做啦

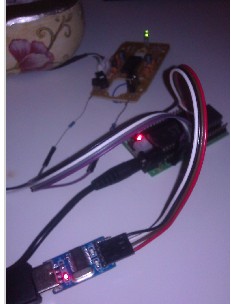

（89c52最小系統板） （舊鼠標電路板～～～哈哈，光電管被我拆了 搞個LED做電源指示用） 這里拆除左右按鍵開關，用9013焊上 基極焊1k電阻引出來做控制端。 （PL2303 USB轉TTL小板） （全家福！！呵呵） PL2303和89c52板子的連接就不說了，資料上都有。鼠標板子引出的兩個1k電阻用杜邦線接到89c52的P12和P13腳，分別對應左鍵觸發和右鍵觸發。 Ok 萬事大吉，下面就是寫點代碼了，很簡單，Let’s gooooooooooo！ 89c52的代碼如下： #include <reg52.h> unsigned char message; sbit L=P1 ^ 2; //左鍵 sbit R=P1 ^ 3; //右鍵 void delay21ms(void) //誤差-0.651041666671us { unsigned char a,b; for(b=150;b>0;b--) for(a=63;a>0;a--); } void InitUART(void) { TMOD = 0x20; SCON = 0x50; TH1 = 0xFD; //速率19200 倍速 TL1 = TH1; PCON = 0x80; EA = 1; ES = 1; TR1 = 1; } void SendOneByte(unsigned char c) { SBUF = c; while(!TI); TI = 0; } void main(void) { L=0; R=0; InitUART(); } void UARTInterrupt(void) interrupt 4 { if(RI) { RI = 0; message=SBUF; if (message=='a') //左鍵按下 { L=1; delay21ms(); L=0; SendOneByte('!'); } if (message=='b') //右鍵按下 { R=1; delay21ms(); R=0; SendOneByte('!'); } } else TI = 0; } 代碼就是這些，很簡單，用Keil編譯后，使用stc的isp下載工具通過PL2303轉接下載到89c52芯片中，至此，硬件部分結束！ 這下可以用串口測試工具檢測下片子工作正常不，串口參數：19200，8，n，1 發送字符‘a’返回‘！’，發送字符‘b’返回‘！’，這樣就正常了 下面開始做上位機程序，很簡單，就是在需要的時候發送字符，就可以控制鼠標的左右鍵點擊了。我用的是delphi ，使用spcomm控件 我用大漠的插件做一個cf自動開槍的程序，可以參考下。 哈哈，有了這個什么230錯誤啊，什么開槍變慢啊，什么wai掛檢測啊。。。都不存在了，只要你會找敵人就能把他干倒！！ 源碼如下: unit Unit10; 好了 就說這么多了，可能有的地方?jīng)]說全，下次再補補吧，好晚了，明天還要出差。 其實這個只是最最簡單的硬件控制方案了，呵呵，無奈水平有限只能做個這個出來了，以后有時間再研究了！ By lxm QQ：455832194 |
