利用51單片機的控制二極管及數碼管的顯示來模擬交通燈，系統晶振為11.0592MHZ，東西方向紅燈設置為30秒，南北方向紅燈設置為20 秒，P1.3接一個應急按鈕，按下第一次放開，南北方向綠燈一直亮，東西方向紅燈一直亮（目的是為了方便大領導通行），按下放開第二次，南北綠燈閃3秒黃燈亮2秒后變紅燈，東西方向變?yōu)榫G燈，之后沿著之前的設置一直循環，下面是仿真圖、程序源代碼

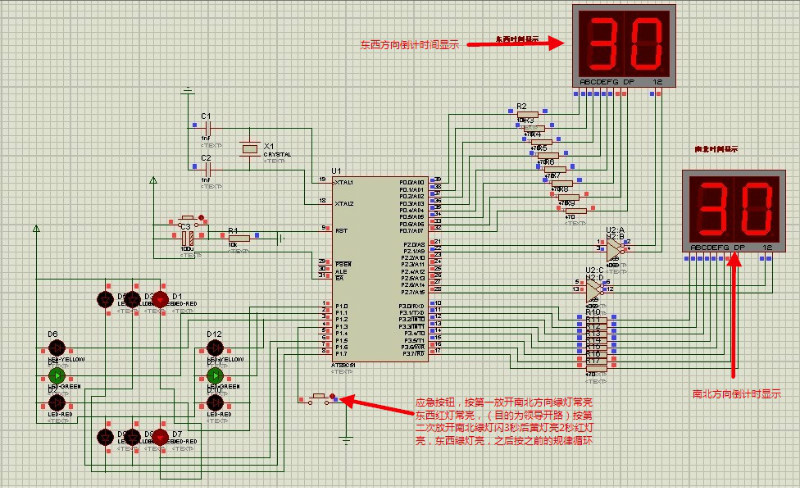

仿真圖
程序源代碼如下：
作者：胡琴
聯系qq：1257394091
網站：http://www.zg4o1577.cn
本程序已經通過軟件仿真以及在自己搭建的硬件上測試通過.
org 0000h
ajmp main
org 000bh
ajmp inti0
org 0030h
main:mov tmod,#01h
mov ie,#82h
mov th0,#4ch
mov tl0,#00h
mov sp,#60h
mov 31h,#30 ;東西綠燈初值30秒
mov 32h,#30 ;南北紅燈初值30秒
clr 4fh ;清標志位
clr p1.1 ;開東西綠燈
clr p1.5 ;開南北紅燈
setb tr0 ;啟動T0
loop:lcall display ;調用顯示子程序
lcall key ;調用應急按鍵判斷
ajmp loop
inti0:push psw
clr ea
mov th0,#4ch
mov tl0,#00h
inc 35h
mov a,35h
cjne a,#20,out ;判1秒是否到時
mov 35h,#00
jb 4fh,yi ;判別標志位
dec 31h ;東西時間每秒減1
dec 32h ;南北時間每秒減1
mov a,31h
cjne a,#05,out ;判是否到25秒
setb p2.0 ;到25秒關時間顯示
setb p2.1
setb p1.1 ;東西綠燈閃滅3秒
lcall del500ms
clr p1.1
lcall del500ms
setb p1.1
lcall del500ms
clr p1.1
lcall del500ms
setb p1.1
lcall del500ms
clr p1.1
lcall del500ms
setb p1.1 ;滅東西綠燈
sjmp er
out:setb ea
pop psw
reti
er:clr p1.2 ;東西黃燈亮2秒
mov 33h,#4 ;延時2秒
loop1:lcall del500ms
djnz 33h,loop1
setb p1.2 ;2秒后滅東西黃燈
clr p2.0 ;5秒后開時間顯示
clr p2.1
mov 31h,#20 ;東西時間賦20秒初值
mov 32h,#20 ;南北時間賦20秒初值
setb 4fh
setb p1.5 ;關南北紅燈
clr p1.0 ;點亮東西紅燈
clr p1.6 ;點亮南北綠燈
sjmp out
yi:dec 31h ;東西時間每秒減1
dec 32h ;南北時間每秒減1
mov a,31h
cjne a,#5,out ;判是否到15秒
setb p2.6 ;到15秒關時間顯示
setb p2.7 ;
setb p1.6 ;南北綠燈閃滅3秒
lcall del500ms
clr p1.6
lcall del500ms
setb p1.6
lcall del500ms
clr p1.6
lcall del500ms
setb p1.6
lcall del500ms
clr p1.6
lcall del500ms
setb p1.6 ;關南北綠燈
clr p1.7 ;南北黃燈亮2秒
mov 34h,#4 ;延時2秒
loop2:lcall del500ms
djnz 34h,loop2
setb p1.7 ;2秒后滅南北黃燈
clr p2.6 ;5秒后開時間顯示
clr p2.7 ;
mov 31h,#30 ;東西時間重賦30秒初值
mov 32h,#30 ;南北時間重賦30秒初值
clr p1.1 ;點亮東西綠燈
clr p1.5 ;點亮南北紅燈
setb p1.0 ;關東西紅燈
clr 4fh
sjmp out
display:mov a,31h ;東西方向時間顯示
mov b,#10
div ab
mov 20h,a
mov 21h,b
disp1:mov a,20h
mov dptr,#table
movc a,@a+dptr
mov p0,a
clr p2.0
lcall del1ms
setb p2.0
disp2:mov a,21h
mov dptr,#table
movc a,@a+dptr
mov p0,a
clr p2.1
lcall del1ms
setb p2.1
disp3:mov a,32h ;南北方向時間顯示
mov b,#10
div ab
mov 22h,a
mov 23h,b
disp4:mov a,22h
mov dptr,#table
movc a,@a+dptr
mov p3,a
clr p2.6
lcall del1ms
setb p2.6
disp5:mov a,23h
mov dptr,#table
movc a,@a+dptr
mov p3,a
clr p2.7
lcall del1ms
setb p2.7
ret
table:db 0c0h,0f9h,0a4h,0b0h,99h,92h,82h,0f8h,80h,90h ;0-9數字
del1ms:mov r7,#10 ;1ms延時子程序
d1:mov r6,#50
djnz r6,$
djnz r7,d1
ret
del500ms:mov r5,#5 ;500ms延時子程序
del3:mov r4,#200
del4:mov r3,#250
djnz r3,$
djnz r4,del4
djnz r5,del3
ret
key:jb p1.3,keyout
jnb p1.3,$
clr ea
inc 36h
mov a,36h
cjne a,#2,key4
mov 36h,#00
setb p1.6 ;東西綠燈閃滅3秒
lcall del500ms
clr p1.6
lcall del500ms
setb p1.6
lcall del500ms
clr p1.6
lcall del500ms
setb p1.6
lcall del500ms
clr p1.6
lcall del500ms
setb p1.6 ;滅東西綠燈
clr p1.7 ;東西黃燈亮2秒
mov 33h,#4 ;延時2秒
loop3:lcall del500ms
djnz 33h,loop3
setb p1.7 ;2秒后滅東西黃燈
setb p1.0 ;關東西紅燈
setb p1.6 ;關南北綠燈
clr p1.1 ;開西綠燈
clr p1.5 ;開南北紅燈
setb ea
sjmp keyout
key4:clr p1.6 ；;開南北綠燈
clr p1.0 ;開東西紅燈
setb p1.1
setb p1.2
setb p1.3
setb p1.4
setb p1.5
setb p1.7
keyout:ret
end
