我家窮，窮得連耗子來到我家都得含著眼淚走：“這家伙可是真窮啊，不是我不想偷，而是他家連一粒米兒都找不到啊....”不管你信不信，反正我是信了。

        想學單片機，但是那動不動就上百的單片機開發板我可買不起，尋思著實在沒錢的話自己動手給自己整一個吧！開發板那玩意兒小弟我實力有限，像什么數碼管，LED點陣，什么行什么列的這些我都沒研究到，不知道具體的線路是怎么連接的，所以干脆自己先整個最小系統板，等將來學會了再自己弄個開發板。

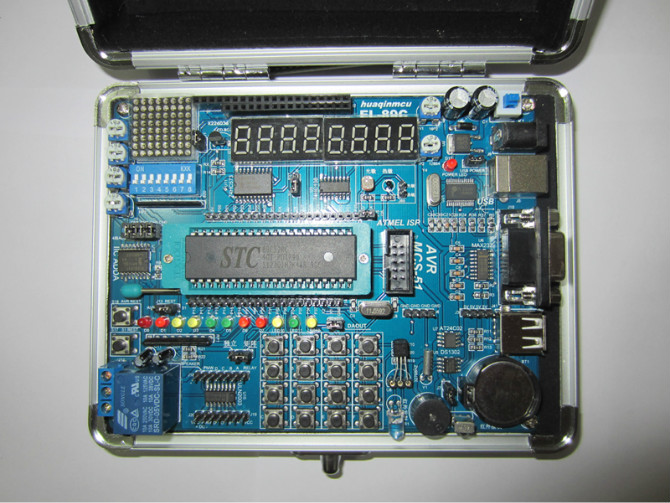

        淘寶上的開發板，價值269大洋....





        買不起就自己做吧，先用  Altium Designer Release 10  這個計算機輔助設計軟件把單片機的最小系統原理圖給畫出來，我畫的這個把單片機的所有接口都引出來了方便外接使用，然后 P0 口接有8個LED，P1口接有8個上拉電阻，P2.0 P2.1 P2.2接有三個微動開關，就這么簡單而已







        原理圖畫好后執行更新到PCB





           下圖是更新到PCB后的效果





           把元件都擺放好，顯得美觀一些，然后手動布線，添加覆銅層





         最終的設計效果，上面還有“商標”哦：Design By Seven   O(∩_∩)O





         檢查無誤后把設計結果輸出到PDF，拿去叫人家打印熱轉印紙，下面就是打印出來的轉印紙了。接下去我們需要熱轉印，即把打印紙上的碳粉轉移到銅板上，讓碳粉把我們需要做線路的部分擋住，用化學藥劑腐蝕整塊銅板，沒有被碳粉覆蓋的部分就會被腐蝕掉，被蓋住的就會保留下來，形成電路。簡單的說就是用碳粉保護我們需要用到的銅，不需要的給腐蝕掉。





        下面開始做電路板了，拿出覆銅板，根據電路圖的需要裁減成合適的尺寸，雖然2塊錢一片覆銅板，但是窮人的孩子總是很節約，嘿嘿~~





        然后把熱轉印紙的打印面放到銅板的上方





 用熨斗把碳粉熱轉印到銅板上，很簡單，就像熨衣服一樣操作就可以了





        熱轉印做好了，一塊是單片機的最小系統，另一塊是 鋰電池充電器 的電路





        撕去熱轉印紙，看到碳粉都轉移到銅板上來了。這個是單片機的最小系統電路，不過我突然發現一個巨大的錯誤.....我在設計電路板的時候忘記調整焊盤的大小了.....





    這個是鋰電池的充電電路，沒有任何缺陷





        下面重口味的來了。把我珍藏多年的女兒紅給拿出來——紅茶里面裝的是濃硫酸，礦泉水瓶里裝的是雙氧水，兩者結合可以發揮很強悍的腐蝕性，嘿嘿，雙氧水提供氫離子，濃硫酸提供硫酸根，把沒有碳粉保護的銅給氧化成銅離子，并生成水。把兩者倒進廢棄的飯碗里混合。





        把銅板放進去，馬上就開始腐蝕了，冒泡了





        不一會兒，大量的氣泡就冒出，由于銅離子的存在，水都呈現出美麗的藍色了





         倍受煎熬的銅板們~~~





        下面就是腐蝕好了的電路板了，剛剛腐蝕的時候偷懶去上網，結果回來時發現有點腐蝕過頭了，還好不是很多。

由于設計的時候沒有調整焊盤的大小，結果一打孔出來發現焊盤都被鉆沒了...唉....出師不利啊!





電路板做好后就可以用了，把所需要的元件給焊上去，下面是P1口上的8個上拉電阻，怎么樣，整齊吧？由于焊接需要用到松香，所以焊接后的現場很難看，這個沒事兒，用酒精洗一下就干凈了





由于大部分采用了貼片元件，所以復位電路什么的都藏在電路板下方了





這個是鋰電池充電電路，采用了 TP4056 芯片，最大可提供 1A 的充電電流，看上去有點臟，洗一下就OK了





        一塊屬于自己的最小系統板就做好了，等將來我研究了數碼管，點陣等，再做一個完整的開發板出來~~



謝謝觀賞！
