好了，說了這么多，現在就開始進入教程。
小車參數：控制鍵5個：前進、后退、左轉、右轉、停止；有效距離200米；速度：
我想遙控小車大家都玩過，網上也有各種DIY小車的制作詳解，我做的這個遙控小車和其他的作品大同小異，但作為單片機設計，這次設計我主要強調單片機控制，就是說，這個小車是由單片機控制的，這次我把單片機按鍵發送程序、無線模塊使用、電機驅動作為本教程的核心內容。
一 硬件組裝
1 小車運動部分

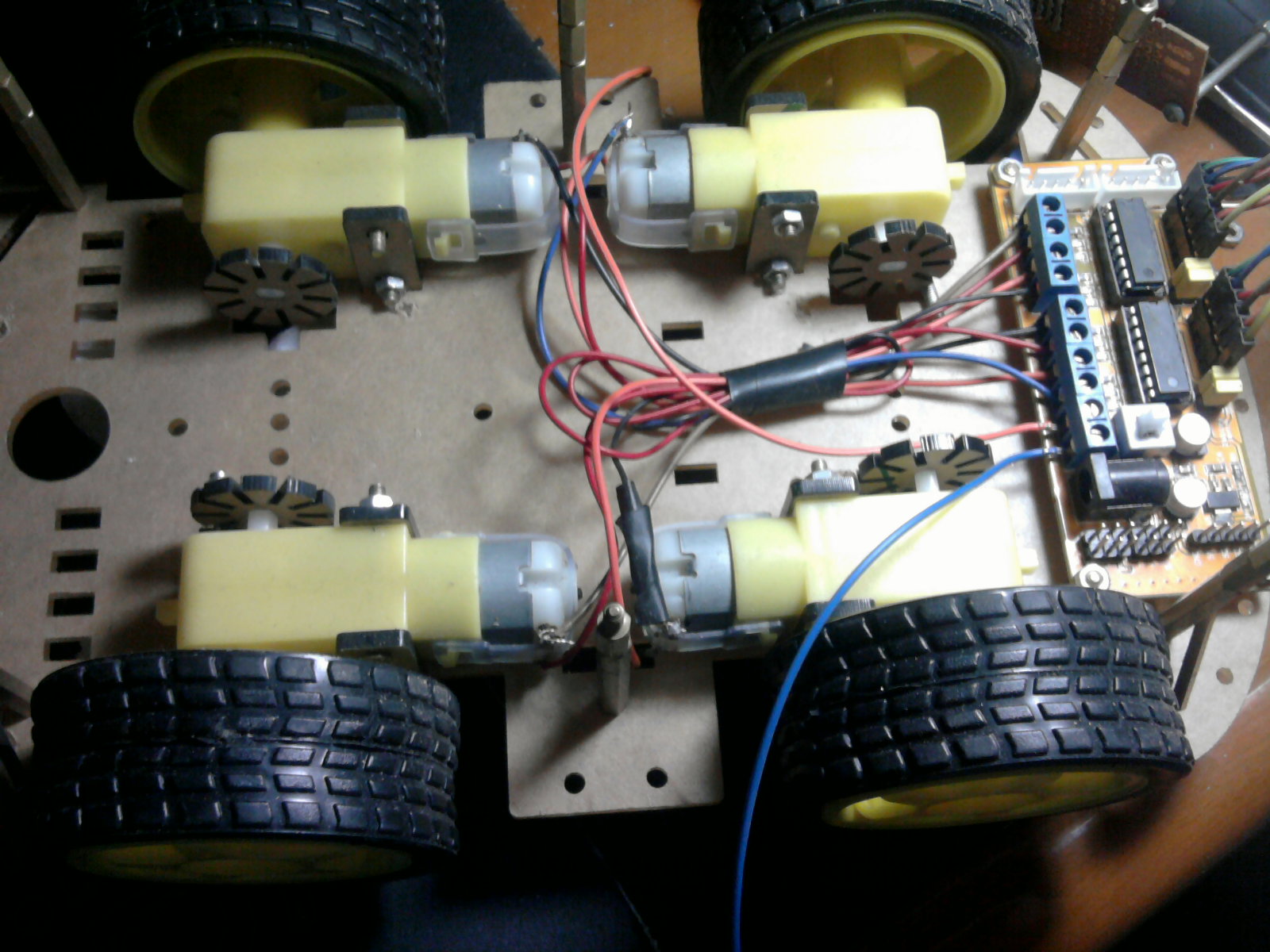

此圖是我師弟組裝好的，請大家作為參考
所需工件：直流電機4個，L293D電機驅動模塊，蓄電池一塊，車身底盤
說明：車身底盤大家根據自己的購買力自行購買，蓄電池也是，至于L293D模塊，淘寶上賣的比較貴，不過我用的就是成品模塊，效果非常好，錢不多的同學可以自己買芯片，自制模塊，原理很簡單，官方資料是很詳細的；或者改為繼電器控制都可以，具體看自己的實際購買力。用模塊的好處是，模塊可以輸出5V電源給系統供電，詳細請參考淘寶網。
如果你買的是現成的底盤，那就和我的一樣了，組裝實在是沒啥可說的，把電機固定上去就是，不行？別開玩笑了，小學生都會的！至于想自己做底盤的，我想說，要搞結實點，咱這次的小車馬力是很足的，因為有電機驅動，速度比較快（不帶減速齒輪的底盤一定要小心，速度非常的快），后勁也足，不小心撞墻很正常，所以不好的底盤就得小心了！
組裝好后，就是電機和驅動模塊的接線了，下面我就詳細的說一下L293D模塊的使用：

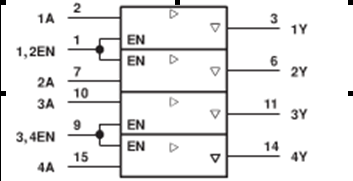

L293D是專門的電機驅動芯片，工作電壓5V，驅動電壓輸入可達36V，輸出電流正負600ma，4個控制端，4個輸出端，原理如
圖：
其中A為輸出控制端，Y為輸出控制端，1A即控制1Y，以此類推。1，2EN 3，4EN需要短接，芯片最大工作電壓不得超過7V。

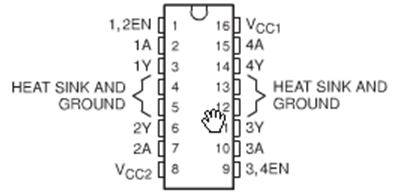

封裝圖：
Vcc1接工作電壓，5V，Vcc２接電機的驅動電源，一般來說，這個電壓要比５V高，我用的是１２V蓄電池，就把12v的正極接到VCC2，要記住的是，芯片、單片機、蓄電池電源是需要共地的，不要覺得你電機是１２V，單片機控制部分是５V就把電源完全獨立開來，正極是完全獨立的沒錯，但是ＧＮＤ（負極）都必須是接在一起的。
驅動芯片與電機的接法：
例：左邊前后輪：
1Y接電機紅線，2Y接電機黑線，左邊前輪電機
3Y接電機紅線，4Y接電機黑線，左邊后輪電機
前進指令：1A=1（輸出12V），2A=0（輸出0V），3A=1（輸出12V），4A=0（輸出0V）
后退指令：1A=0（輸出12V），2A=1（輸出0V），3A=0（輸出12V），4A=1（輸出0V）
右邊的和左邊的接法是完全一樣的
注意：前進和后退并不是絕對的，因為是直流電機，不刻意的強調正負極，就看你電機是怎么接線的，結果完全可以與我的相反。不過一定要保證電機接線的統一性，不能隨意，不能說前輪接的是順時針線序，后輪是逆時針線序，如果買的電機連接線不帶顏色，一定要自己測好了那種接法是順時針的，哪種是逆時針，否則前輪前進后輪后退，很摧殘電機的，或者左右邊的2對電機轉動方向不統一，導致編程麻煩。

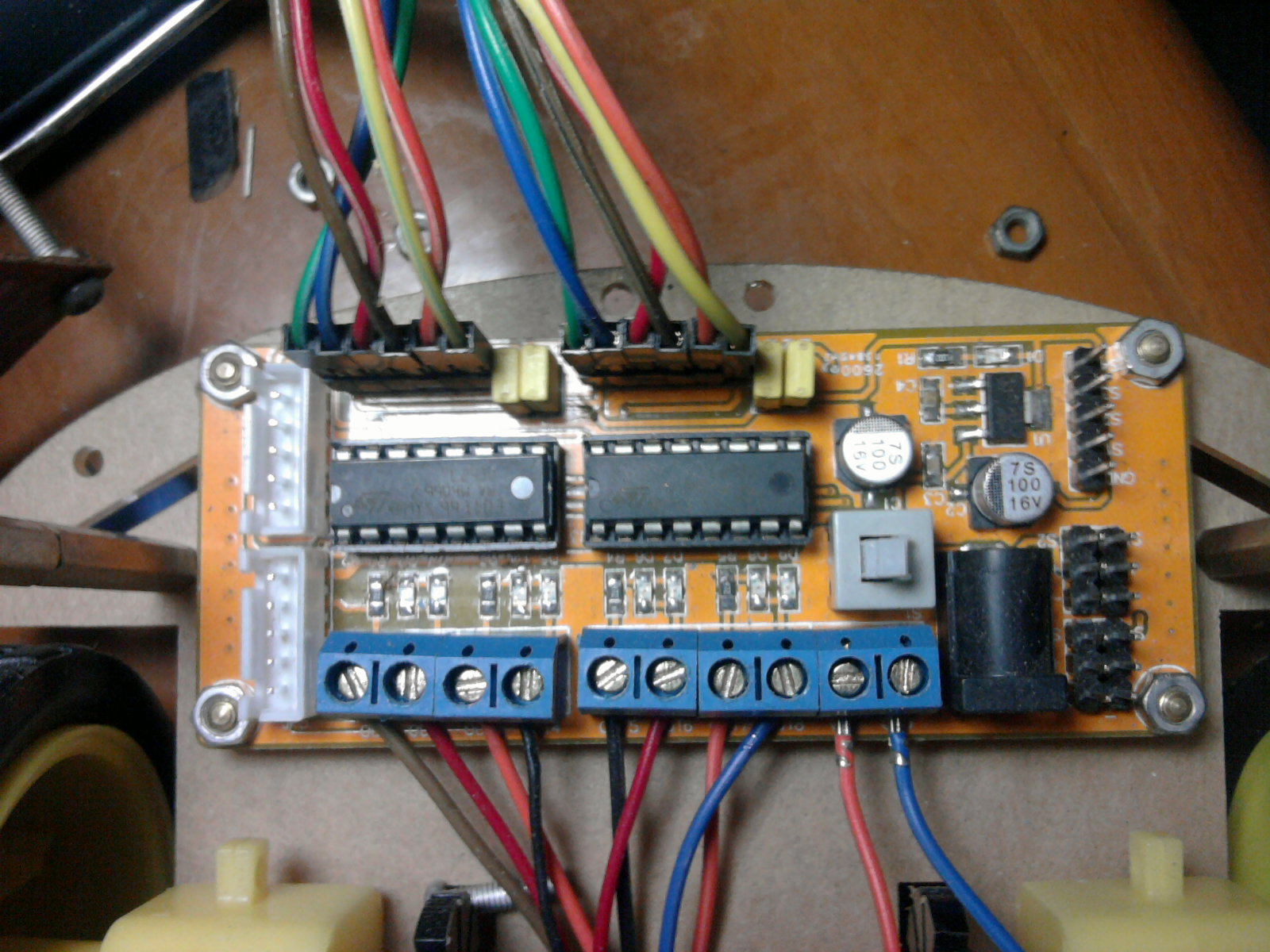

芯片默認輸出0V ，所以在沒有程序的時候，大家不需要擔心電機會轉動。一個芯片只能控制2個電機，右邊的再接個芯片就可以了，網上賣的模塊都是2個驅動芯片的，剛剛好夠4個電機。買模塊的好處就是拿來可以直接接線，而且模塊上有標號，不必擔心接錯，希望初學者還是買模塊，貴是貴了，但是速度有保證的！驅動模塊如圖：
接好之后，我就說下小車的轉動方式：前進后退就是4個電機同時的正轉、反轉；左轉彎和有轉彎有2種方式：A一邊轉動一邊不轉，B一邊正向轉動一邊反向轉動，這兩種各有個的好處，各位可以根據自己的實際情況來確定轉彎的方式，不同車的底盤效果肯定是不一樣的，轉彎的方式是程序控制的，本程序是B種方式。

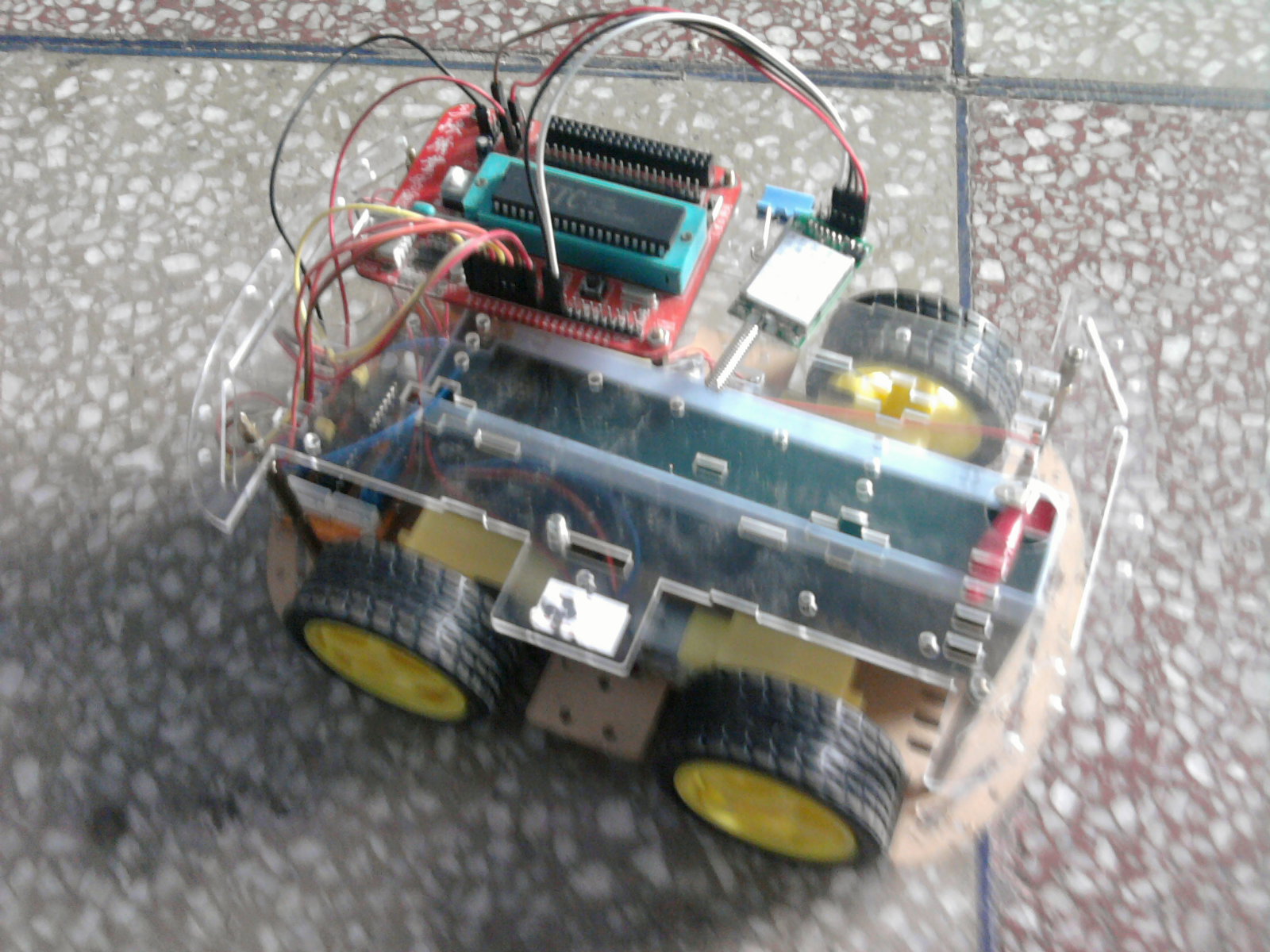

我的小車圖：
這種電機是減速的，所以不會很快，如果是直接電機帶動的輪子，再用12V電源的話，那速度就非常快了，模塊的輸出直接連接電機電源線，輸出根據標號或根據程序接入到單片機上
單片機的接線：
如圖：
這是我的最小系統板，全部引出IO，帶板載USB下載功能，P0口輸出接了8路流水燈（有選通開關），這樣設計板子是為了P0口做輸出時專門看輸出狀態的。板子是我們工作室自己設計的，我們所有的作品調試都是建立在它的基礎上，網上也有的賣這種USB下載板，40元左右吧！
我這個人比較懶，用的是電機驅動模塊，L293D的輸入是有標號的，1——8直接按照順序接到P1.0——P1.7就可以了，說到這里，我不得不說一下，單片機的接線是非常自由的，因為是程序控制，無法就是改改端口而已，我只根據我的程序來說明接線，有基礎的可以自己設計！
驅動芯片和電機連接好后，就是要把線固定好，留出要與單片機連接的8跟控制線。也要注意給無線模塊留一個小空間。
無線模塊解說：
我們工作室一直使用的是433無線串口模塊，具體型號和價格我會附在清單表里，現在我說下它的性能、這種無線模塊最大的好處就是有較強的抗干擾性，2個模塊直接可以設置ID，只有在一個ID號下的個模塊才可以通信，而且可以實現一對多通信；而且這種模塊是無需編程的，直接把數據發送到串口即可，模塊會自動調制解調，就目前使用的情況而言，還沒發現它有調制解調錯誤的時候，可以說，在數據傳輸上，這個模塊誤碼率還是極低的，不過需要注意的是，模塊2次接收（發送）之間的間隔要大于200ms，這是非常重要的一個參數，如果想做高速數據傳輸的朋友請慎重選用！（本段文字來源于淘寶睿迪無線模塊手冊，本人也已經上傳，也請讀者尊重該店的著作權）。

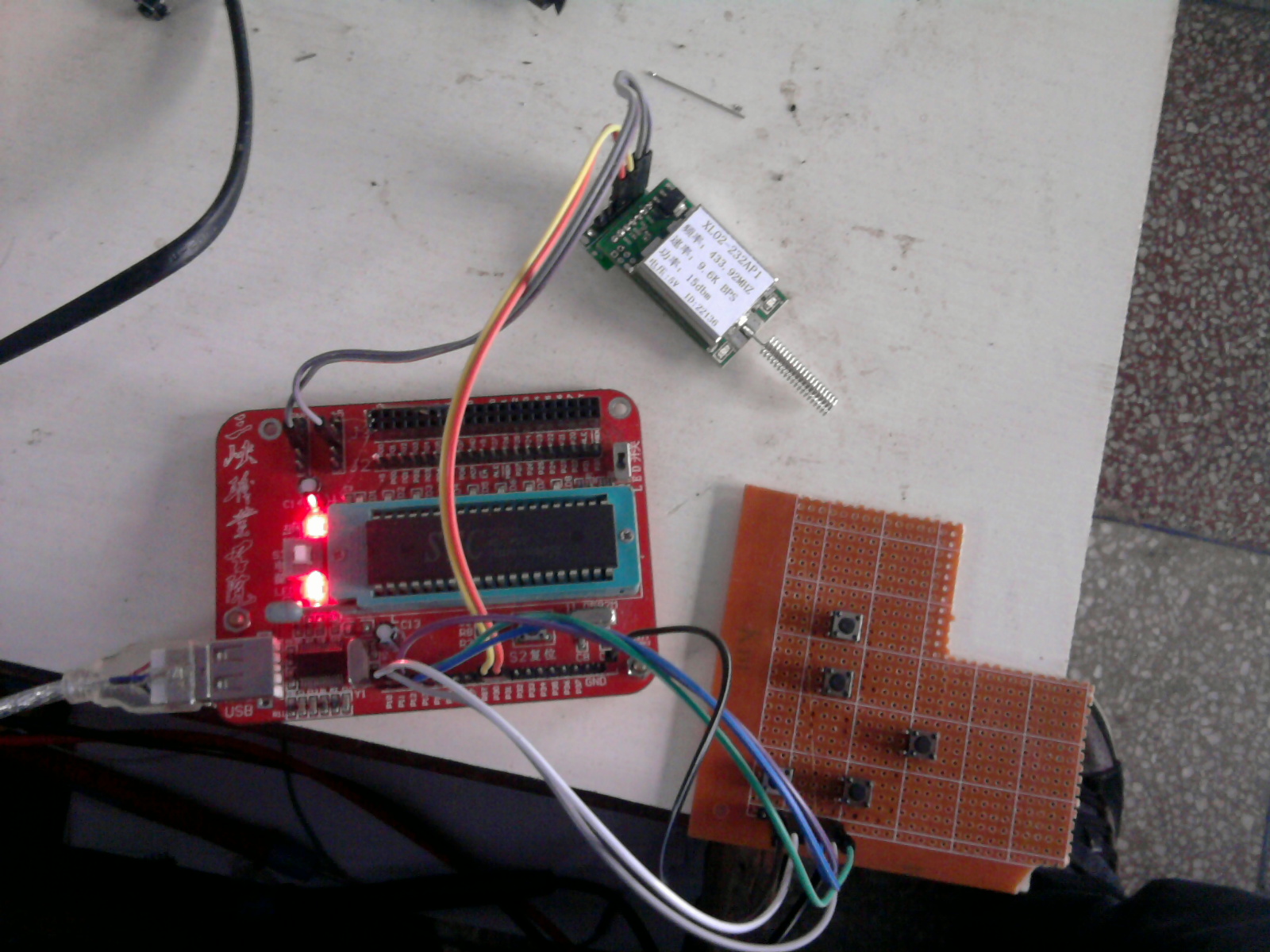

模塊的接線還是蠻簡單的，電源2根線，數據線２根：TX（接單片機RX）、RX（接單片機TX），關于無線模塊的設置方案，請參考淘寶睿迪無線XL02-232AP1型號的資料手冊。模塊在通電的一瞬間紅燈綠燈同時會閃一下，然后熄滅，此時進入待機狀態，模塊發送數據時，紅燈亮；接收數據時，綠燈亮。
組裝好之后的圖：
我用是12v蓄電池，接到驅動模塊后，模塊的5V輸出又可以直接給無線模塊和最小系統部分供電。雖然看起來比較笨重，但是12V的電源，與一般的小車在速度和耐力上，都有了本質的提高！
遙控部分：
下面是原理圖和hex代碼，以后程序我會直接掛在網頁上，仿真提供16進制文件
本例仿真圖和元件清單下載：
http://www.zg4o1577.cn/f/原理仿真14.zip
http://www.zg4o1577.cn/f/原件清單14.rar
源代碼：
;接收程序
ORG 0 ;程序起始地址
SJMP STAR ;跳轉到主程序
ORG 30H ;串口中斷地址
sjmp loop ;跳轉到中斷服務程序
STAR:
MOV SP,#5FH ;設置堆棧
MOV SCON,#50H ;串行數據格式（詳情請參考51手冊）
MOV TMOD,#20H ;定時器工作方式（請參考51手冊）
MOV PCON,#0 ;波特率不倍速（請參考51手冊）
MOV TH1,#0fdH ;設置波特率在9600
MOV TL1,#0fdH ;設置波特率在9600
SETB EA ;開起中斷
clr ET1 ;關閉定時1中斷
SETB ES ;開起串口中斷
SETB TR1 ;啟動定時器1
mov a,#0 ;
mov p1,a ;設置初始值，即開機p1輸出00h小車不動作
main:
mov p1,a ;把a值給p1端口
sjmp main ;無限循環main程序
LOOP:
jnb ri,$ ;判斷接收位是否接收完
clr ri ;接收完后清空接收位
mov a,sbuf ;發送的數據給a
reti ;返回后，a的值就會給p1
END
;發送程序
ORG 0 ;程序起始地址
SJMP START ;跳轉到主程序
ORG 30H ;串口中斷地址
START:
MOV SP,#5FH ;設置堆棧
MOV TMOD,#20H ;定時器工作方式（請參考51手冊）
MOV PCON,#0 ;波特率不倍速（請參考51手冊）
MOV SCON,#50H ;串行數據格式（詳情請參考51手冊）
MOV TH1,#0fdH ;設置波特率在9600
MOV TL1,#0fdH
setb EA ;開起中斷
clr ET1 ;關閉定時1中斷
setb ES ;開起串口中斷
SETB TR1 ;啟動定時器1
main:
lcall kcs ;調用按鍵掃描程序
jnz key ;有鍵按下則跳轉到key程序段
sjmp main ;無限循環main程序
kcs:
mov p1,#0ffh ;p1給初值
mov a,p1 ;p1的數值給a
cpl a ;取反a
anl a,#0ffh ;與運算
ret
key:
lcall delay ;軟件延時程序，按鍵去抖
jb acc.0,send1
jb acc.1,send2
jb acc.2,send3
jb acc.3,send4
jb acc.4,send5
ret
DELAY:
MOV R5,#20
D1:MOV R6,#10
D2:MOV R7,#100
DJNZ R7,$
DJNZ R6,D2
DJNZ R5,D1
ret
send1:
mov r1,#10101010b ;前進指令
sjmp send
send2:
mov r1,#01010101b ;后退指令
sjmp send
send3:
mov r1,#01011010b ;左轉指令
sjmp send
send4:
mov r1,#10100101b ;右轉指令
sjmp send
send5:
mov r1,#00h ;停止指令
sjmp send
send:
MOV SBUF,r1 ;指令給sbuf
JNB TI,$ ;判斷是否發送完
reti ;中斷返回
END
