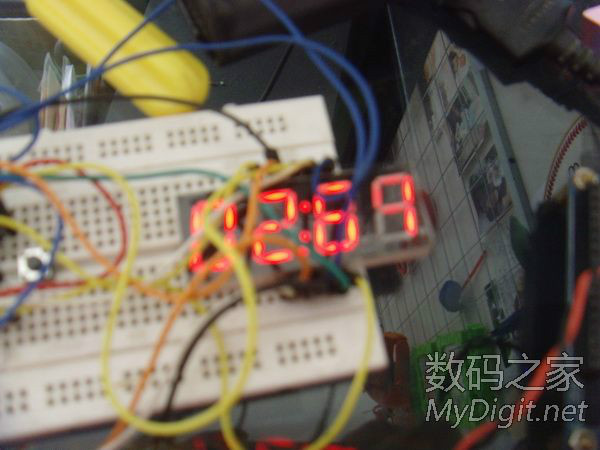

用STC12C2052AD單片機制作的0-99V數字電壓表來源于數碼之家_abenyao。這個電路我感覺比較有用，原理簡單，直接用STC12C2052AD單片機處帶的AD，數碼管用四位共陽數碼管，小數點后面有一點跳動，電路由面包板搭建的電路，基準電壓采用TL431產生。下面是實物圖：
**********************************************************************
用STC12C2052AD單片機制作的0-99V數字電壓表源程序
數碼之家首發。ID:abenyao
P1.6口為0-5V模擬量輸入端，P1.5口連接TL431l輸出的2.5V基準電源，4位串行LED數碼管顯示
**********************************************************************/
#include <STC12C2052AD.H> //單片機頭文件
#include <intrins.h> //51基本運算（包括_nop_空函數）
#define uchar unsigned char
#define uint unsigned int
#define LEDBus P3
//a3.0-b3.1-c3.2-d3.3-e3.4-f3.5-g3.7-dp1.0
#define ON 1 //定義0為打開
#define OFF 0 //定義1為關閉
sbit ge=P1^4; //個位位選
sbit shi=P1^3; //十位位選
sbit bai=P1^2; //百位位選
sbit qian=P1^1; //千位位選
sbit db=P1^0;
char d[5];
uint R,M,N;//若定義成uchar型就只能顯示2.5V以下的數值
uchar code LEDTab[]={0xc0,0xf9,0x64,0x70,0x59,0x52,0x42,0xf8,0x40,0x58};
/*****************************************************************
函數名：毫秒級CPU延時函數
調 用：delay (?);
參 數：1~65535（參數不可為0）
返回值：無
結 果：占用CPU方式延時與參數數值相同的毫秒時間
備 注：應用于1T單片機時i<600，應用于12T單片機時i<125
/******************************************************************/
void delay(uint t)
{
uint i; //定義變量
for(;t>0;t--) //如果t大于0，t減1（外層循環）
for(i=600;i>0;i--); //i等于124，如果i大于0，i減1
}
/*******************************************************************
函數名：ADC初始化及8位A/D轉換函數
返回值：8位的ADC數據
結 果：讀出指定ADC接口的A/D轉換值，并返回?cái)?shù)值
備 注：適用于STC12C2052AD系列單片機（必須使用STC12C2052AD.h頭文件）
*******************************************************************/
uchar Read (uchar CHA){
uchar AD_FIN=0; //存儲A/D轉換標志;若在函數外定義此變量則不能得到連續變化的模擬量的顯示
/******以下為ADC初始化程序****************************/
CHA &= 0x07; //選擇ADC的8個接口中的一個（0000 0111 清0高5位）
ADC_CONTR = 0x60; //ADC轉換的速度（0XX0 0000 其中XX控制速度，請根據數據手冊設置）
_nop_();
ADC_CONTR |= CHA; //選擇A/D當前通道
_nop_();
ADC_CONTR |= 0x80; //啟動A/D電源
delay(1); //使輸入電壓達到穩定（1ms即可?
/******以下為ADC執行程序****************************/
ADC_CONTR |= 0x08; //啟動A/D轉換（0000 1000 令A(yù)DCS = 1）
_nop_();
_nop_();
_nop_();
_nop_();
while (AD_FIN ==0){ //等待A/D轉換結束
AD_FIN = (ADC_CONTR & 0x10); //0001 0000測試A/D轉換結束否
}
ADC_CONTR &= 0xE7; //1111 0111 清ADC_FLAG位, 關閉A/D轉換,
return (ADC_DATA); //返回A/D轉換結果（8位）
}
/******************************************************************
顯示函數轉換函數：
M=模擬量采樣值，N=基準電壓源采樣值（本例為2.5V），R=模擬量輸入值（待顯示值）
N=256*2.5/Vcc；變形后得Vcc=256*2.5/N； 代入M=256*R/Vcc；得到M=R*N/2.5；變形后得R=M*2.5/N
1.105為輸入端分壓比。
******************************************************************/
void transfer(void){
M=Read(6);//P1.6口模擬量轉換
N=Read(5);//P1.5口2.5V基準電壓源采樣（轉換）
R=((M*2.5)/N)*1.105*1000;//輸入模擬量換算并放大1000倍；
/***以下為3位顯示轉換***/
d[3]=R/1000;
R=R%1000;
d[2]=R/100;
R=R%100;
d[1]=R/10;
d[0]=R%10;
}
/**********顯示函數（未優化）************************************************/
void xian_shi (void)
{
LEDBus=LEDTab[d[0]]; //個位送數碼管顯示
ge=ON; //打開個位位選
delay(2); //1就是顯示1毫秒，0縮短顯示時間，亮度減半
ge=OFF; //關閉個位位選
LEDBus=LEDTab[d[1]]; //十位送數碼管顯示
shi=ON; //打開十位位選
delay(2); //1就是顯示1毫秒，0縮短顯示時間，亮度減半
shi=OFF; //關閉十位位選
LEDBus=LEDTab[d[2]]; //百位送數碼管顯示
bai=ON; //打開百位位選
db=0; //顯示小數點
delay(2); //1就是顯示1毫秒，0縮短顯示時間，亮度減半
bai=OFF; //關閉百位位選
db=1; //關閉小數點顯示
LEDBus=LEDTab[d[3]]; //千位送數碼管顯示
qian=ON; //打開千位位選
delay(2); //1就是顯示1毫秒，0縮短顯示時間，亮度減半
qian=OFF; //關閉千位位選
}
/******************************************************************
函數名：主函數
調 用：無
參 數：無
返回值：無
結 果：程序開始處，無限循環
備 注：
******************************************************************/
void main (void)
{
P1M0 = 0x60; //P1.0/P1.1：0000 0011（高阻）//注意：更改ADC通道時須同時將對應的IO接口修改為高阻輸入。
P1M1 = 0x00; //P1.0/P1.1：0000 0000
while(1){
uchar i;
delay(1);
i++;
if (i==30)
{
transfer();
i=0;
}
xian_shi();
//delay(10);
}
}
