今天開始進入AVR單片機的學習，剛拿到學習板沒多久，開始我的第一課----流水燈。

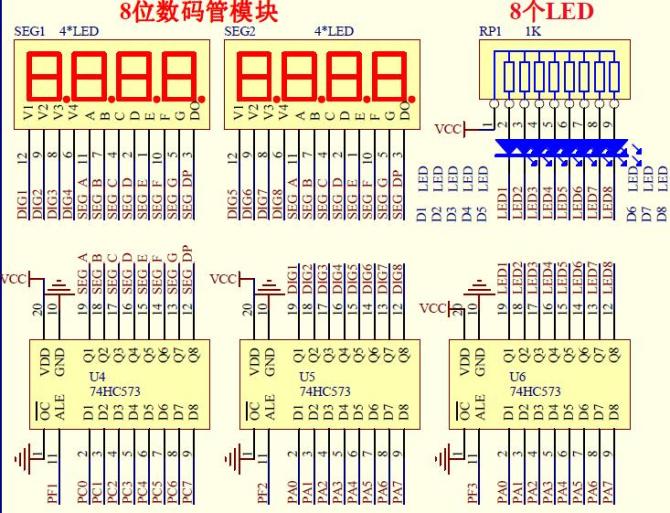

原理圖如下：
源代碼：
/*
* LED.c
*
* Created: 2011-6-24 12:00:23
* Author: ZYIN
*/
#include <avr/io.h>
void delay(void) //延時函數
{
unsigned int j;
j=60000;
while(j--);
}
int main(void) //主函數
{
char temp;
DDRF=0b11111111; //PF口設置為輸出
PORTF=0b00001000; //PF3位設置為1，使能74hc573鎖存器
DDRA=0xff; //PA口設置為輸出
while(1) //流水燈循環
{
int i;
temp=0b00000001; //初始化
for(i=0;i<8;i++)
{
PORTA=~temp; // 輸出流水燈狀態
delay();
delay();
delay();
temp<<=1; //狀態左移
}
}
}

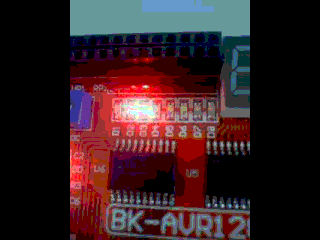

程序效果圖：
寫完這個程序才發現，AVR的確要比51的速度快啊。
void delay(void) //延時函數
{
int j;
j=60000;
while(j--);
}
這個延時函數在51需要大約1秒左右；而AVR大約在100ms多左右。
