利用proteus和labview模擬串口功能。所需軟件有proteus；keil；labview；Virtual Serial Ports Driver。
軟件功能介紹：Virtual Serial Ports Driver可以虛擬出一對邏輯上互相連接的串口，假設是com3和com4，則com3和com4在邏輯上是連接在一起的；proteus作為單片機的仿真軟件，通過模擬串口com3與上位機通訊；keil是用來編寫單片機的代碼的，在proteus仿真中，加載keil生成的HEX文件，進行仿真；labview作為上位機的仿真軟件，通過串口com4與下位機通訊。
第一步：安裝Virtual Serial Ports Driver，安裝破解好后，點擊Add pair，虛擬出一對模擬串口com1和com2，再次點擊Add pair，可以再次虛擬出另外一對串口com3和com4，如圖所示：

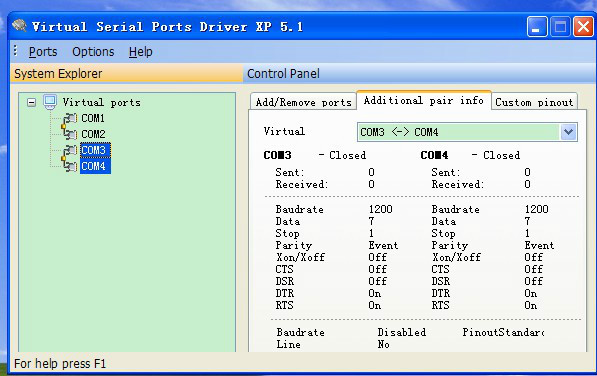

點擊Additional pair information，可以看出com3和com4邏輯上是互相連接的，如圖所示：
.jpg)

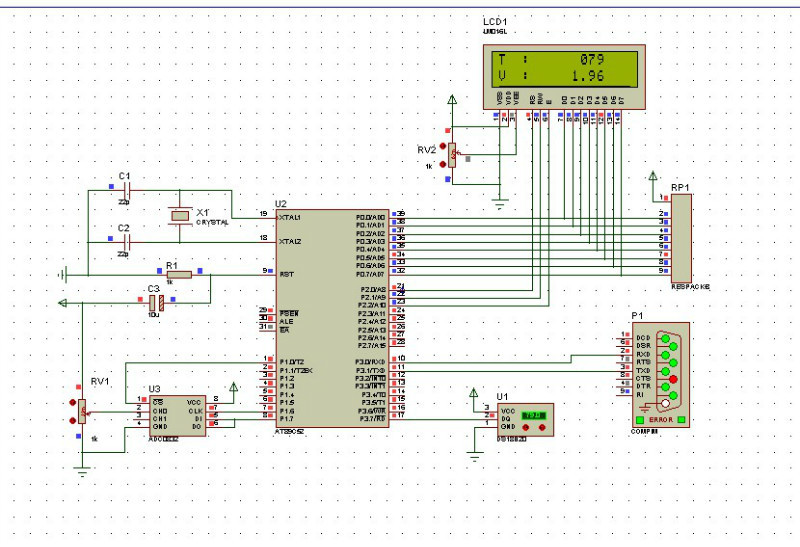

第二步：安裝proteus，安裝破解好后，設計單片機電路，注意串口的設置，雙擊COMPIM，進行串口com3波特率等的設置，如圖所示：
.jpg)
第三步：安裝keil，安裝破解好后，編寫程序代碼，編譯生成HEX文件，在proteus文件中，雙擊單片機，在對應的Program File欄，指向HEX文件的路徑，即完成HEX文件的加載，如圖所示：
.jpg)

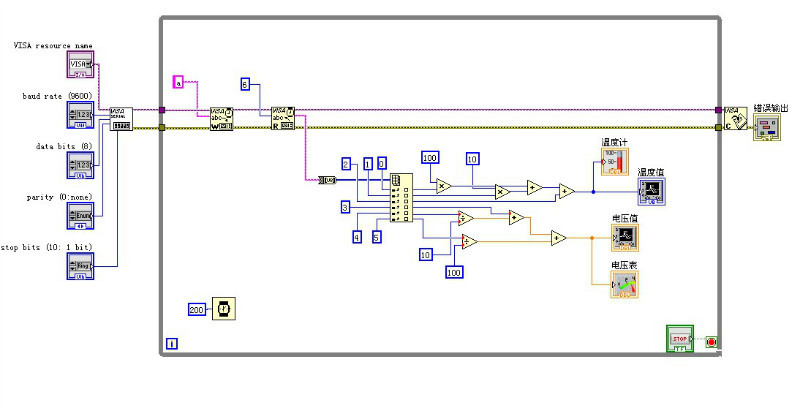

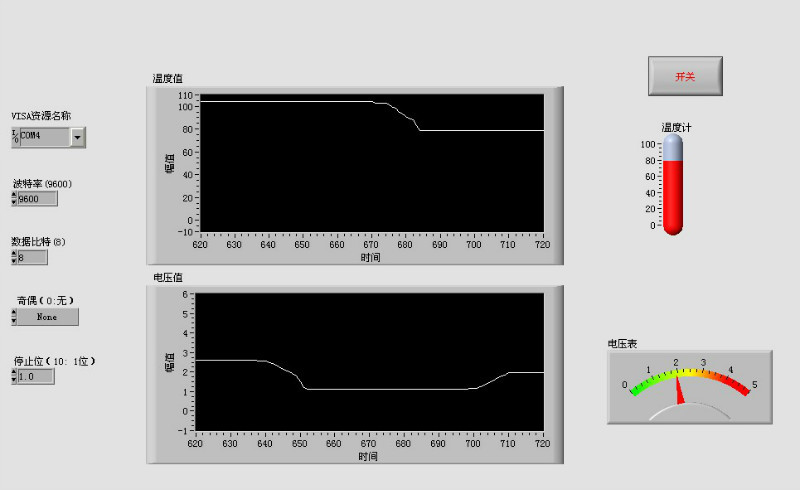

第四步：安裝labview，注意安裝VISA驅動，安裝破解好后，編寫程序代碼，注意串口的設置，如圖所示：
.jpg)
.jpg)
設計主要解決了串口的發送與接收問題，通過單片機實現電壓和溫度的采集，在LCD1602液晶上顯示，并通過串口發送給電腦顯示，在串口發送與接收部分，解決了電壓和溫度兩種數據的識別以及帶小數點部分?jǐn)?shù)據的處理，數據識別主要用到了上位機labview定時發送的握手信號，數據處理主要用到了字符串、數組和數組元素的數據處理。需要相關軟件和源碼的可與我聯系，QQ531187647，歡迎非商業用途的傳播。
