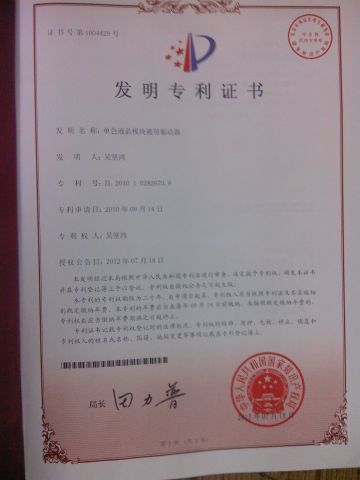

今天，一家知識產權公司給我打電話，說我兩年前申請的“單色液晶模塊通用驅動器”已經獲得了國家發明專利，證書已經到他們手里了，說這兩天會快遞到我這邊來，叫我不要外出，剛想掛電話，那邊突然問，你是不是深圳戶口，如果是深圳戶口，發明專利還可以申請國家補貼。拿到證書了，心里當然很開心，但是也感慨萬千，我覺得有必要把這些心得跟大家分享，希望大家以后吸取我的經驗，少走彎路。為了讓大家更加直觀的了解，我會圖文并茂。
我06年剛畢業的時候，非常渴望通過發明創造來改變自己的命運，所以經常胡思亂想，期間發明了很多東西，這里重點介紹我的兩個作品，一個是“單色液晶模塊通用驅動器”，另外一個是“養豬溫控器”。 “單色液晶模塊通用驅動器”的國家發明專利號是：201010282670.9。
我文才不好，希望大家多多包涵。大家要是有什么問題要跟我交流，我也會及時回復。
我感覺要講的東西很多，白天又忙，盡量利用晚上的時間來講講我這段經歷與反思。
(1) 在路上。
那一天,
我不得已上路
為不安分的心
為自尊的生存
為自我的證明
1351年，23歲的朱重八，躲到寺廟里不過想混口飯吃，卻被人告發，可能要掉腦袋，忍無可忍，那就反了吧!反他娘的!
1843年，29歲的洪秀全屢試不第，求取功名的愿望化為了泡影，你大清國既然連秀才都不讓我考上，我為何要在一棵樹上吊死，我自己去創造一個帝國得了。
2008年，24歲的吳堅鴻，跟前面兩位老前輩是有著同樣的心情，領著2500元的工資，還不包吃不包住，這樣下去，別說買車買房，娶妻生子，就是養活自己都很勉強。我不會這樣下去的!有一天，我遇到一個老江湖，我問他怎么樣可以發財。他說”想迅速發財，有三條路。第一條：賣白粉。第二條：做鴨。第三條：做銷售。”我畢竟受過高等教育，第一條違法的事情我堅決不干。第二條那么耗體力的活我身體也不允許。只有第三條我可以嘗試。那么銷售什么產品呢?我不是有技術嗎，我自己發明一個東西然后自己去銷售不就行了嗎。愛迪生，喬布斯不都是這樣發家致富嗎。從此之后，我整天尋找發明創造的idea。我們公司是做單色液晶模塊，搞單片機的人都玩過，就是那些段碼顯示屏，或者12864的點陣顯示屏。我當時發現，那么多不同型號的液晶模塊，每個液晶模塊的驅動程序都不一樣，每個液晶模組的引腳定義也不一樣，很多搞單片機的都知道，比如12864的顯示屏跟1602的顯示屏驅動程序是不一樣的，而且雖然接口的引腳都是20PIN,但是引腳順序也都不一樣。因此，我們公司要做很多測試板，每個測試板只能對應一款液晶模塊，因為品種太多了，生產與管理非常混亂。我靈感來了，要是我能做一個萬能測試板，就一個輸出接口，不管什么品種的液晶模塊，也不需要跳線，也不需要更換單片機，只要跟我這個接口一接上，就能驅動顯示，而且顯示的內容完全有客戶來定，想顯示什么就顯示什么。扯淡，這不是天方夜譚嗎?
要想發明出這樣的萬能測試板，必須解決兩個問題。第一個，不同型號的液晶模塊的驅動芯片不一樣，而且不同的液晶公司，即使同樣型號的液晶模塊，測試時要求顯示的內容也不一樣，我怎么能做到一個單片機來兼容不同的程序?第二個，不同的液晶模塊引腳定義不一樣，我怎么樣可以用一個接口來兼容所有型號的液晶模塊，而且不允許跳線，這個就很有難度了，因為驅動液晶模塊的信號有四種類型，分別是模塊電源信號，背光電源信號， TTL數字信號，負壓信號。
幾個晚上的冥思苦想之后，我終于找到了解決問題的辦法。我要做這么一個東西：客戶只要把他不同型號的HEX格式的單片機程序?qū)氲轿业纳衔粰C軟件里，在上位機軟件上設置好與程序相對應的硬件接口順序，并且起一個工程名字，那么HEX程序與硬件信息將作為一個工程，然后通過USB傳送到我儀器的EEPROM里。這個EEPROM可以存儲233份不同的工程，客戶要測試不同的液晶模組時，只要調出對應的工程即可。
那么我的儀器是怎么樣解決上回提到的兩個難題的呢：
第一個，我怎么能做到一個單片機來兼容不同的程序?當客戶調出對應的工程時，儀器從EEPROM中調出對應的單片機HEX程序，并且把它燒錄進SST89E516RD這個單片機里，這款單片機是仿真器專用的芯片，可以燒錄10萬次，內部64K的FLASH程序存儲器，51內核，完全滿足系統的要求。
第二個, 我怎么樣可以用一個接口來兼容所有型號的液晶模塊? 當客戶調出對應的工程時，信號線(也就是單片機的IO口)用CPLD來“跳線”，其他的模擬信號用繼電器來“跳線”。
有了這個基本的思路之后，我知道這個產品在技術上是可行的，我辭工去實現這個想法就有底氣了。說辭工就辭工，反正我早就不想上班了，并不是老板不好，而是我更加喜歡自由。我喜歡每天睡到多久就多久，每天工作到多晚就多晚，我情緒狀態不好的時候，我想不工作就不工作，我想做更加有挑戰的工作而不是每天重復著同樣的事情，當然，買房買車這個我也要，結婚生子那個我也要。辭工一下子沒了經濟來源，在深圳的開銷那么大，資金怎么辦?我上班這兩年一分錢都沒存，一方面工資少，花了很多錢買電子工具，買書，買資料，而且再苦再窮每個月至少都往家里寄500元以上。因為我知道這些工資的錢根本就不是錢，如果以后想靠這個錢來養家糊口，門都沒。另一方面，我覺得父母一天比一天老，總有一天會離我們而去，不要等以后有錢了再孝順，那時候恐怕樹欲靜而風不止。話說回來，沒錢怎么辦，沒錢還想單干?
(2) 兵馬未動，糧草先行。
可口可樂總裁曾說,如果可口可樂在世界各地的廠房被一把大火燒光，只要可口可樂的品牌還在，一夜之間它會讓所有的廠房在廢墟上拔地而起。是的，對公司來說，品牌最重要。對于人來說，人品最重要。人品好的人，關鍵時刻才會有貴人相助，有錢的會借錢給你，有力的會借力給你。我目前的處境，錢雖然沒有，但是人品還可以，有一個同村的小時候的玩伴，名字叫吳林，他就非常相信我，他以前就經常說，如果以后我想好了做什么，就果斷出來做，我做前鋒，他負責后勤供應。他其實也并不是大款，讀完初中，因為家里窮，只好早早出來打工，目前32歲還沒娶老婆，在海南的建筑工地做一個小小的涂料包工頭。他那么相信我，是因為了解我的為人。我平時不抽煙不喝酒不賭博，連抽獎也不沾，很踏實。有時候店里多找50元給我，我會毫不猶豫還給店主，因為我知道，我多拿了人家50元對我以后買車買房沒有任何幫助，但是我把50元還給店主，首先我自己沒有什么損失，店主會很欣賞我，如果他跟我有業務來往，那好處會更加大。當然，最大的好處就是，我會徹底杜絕自己做事情的僥幸心理，形成我做事情的風格之后，相由心生，我在外人面前，就自然而然散發出這樣一種信任的氣場。正因為如此，現在很多老板來跟我見面之后，就愿意馬上先付我百分之三十的現金，從來不用擔心我跑飛機。也正因為如此，當我有一個想法之后，有個老板，跟我僅有一面之緣，居然愿意出資讓我做我另外一個發明的想法“養豬溫控器”，模具費，電路板批量費用全部都是他出，而且風險他承擔，后續我會提到。話題又扯遠了，繼續回來原文。我經過預算，估計要花兩個月就可以把他做出來，預算是2萬元。我打電話給吳林，我跟他說，如果這個項目成功了，就先把你的本金全部還給你，然后利潤五五分，如果失敗了，這個錢我如數奉還。吳林說沒問題。我無后顧之憂了，第二天馬上遞了辭工信。
(3)“缺什么就補什么。”-----郭天祥經典語錄。
我在寶安西鄉這邊租了一個350元的農民房，吃喝拉撒工作全在里面。從此正式告別上班打工的日子。我想，不要小看這個不到15平方米的工作室，它太有意義了，它是革命的搖籃，等我成名了之后，它不亞于嘉興南湖上的那條小船，到時候是要成為旅游景點的，全世界的電子愛好者想去看看，要買門票才能參觀。夢想很豐滿，現實很骨感，我唯一的看家本領就是用C語言寫程序，其他的什么都不懂，也從來沒有自己獨立完成過一個項目，電路板設計我沒玩過，電烙鐵也沒拿過，手工焊接插件IC沒問題，但是要我手工焊接貼片IC那太有難度了， CPLD我也沒玩過，上位機軟件我也沒玩過。經濟學有個木桶理論，說一個木桶裝水的容量，取決于最短那塊板，可是我這個桶，能不漏水就很不錯了。現在抱怨有什么用，誰叫你要選擇做野貓子。兵來將擋，水來土擋，“缺什么就補什么”，一切從頭開始學。當今之急，必須先學會PROTEL99軟件，買來了書之后，就開始學，學了兩個星期，好像有點感覺了。接下來，就是要學CPLD，在網上買了一塊學習板，然后再買了幾本VHDL語言的書，學了兩個星期之后，好像又有感覺了。房東來催房租，才知道一個月就這么過去了。趕緊打電話給后勤部長吳林，上個月那3000元花光了，趕緊再打3000元過來。吳林問，進展怎么樣啦。我說，不急，才剛剛熱身。那邊二話沒說就把錢打過來了。學會了畫電路板，學會了VHDL語言，我該上戰場了。剛剛要開始動手的時候，我靈感又來了，我想啊，要是我在這個產品上再附加一些功能，那不是更加有附加值，更加有賣點，附加什么功能呢?我決定附加一個可調電源的功能，當客戶買了我這個產品之后，還能省一臺可調電源，哈哈，我太有才了。說干就干，雖然我沒玩過可調電源，但是沒吃過豬肉也見過豬跑。我在賽格電子城花了150元買了一臺可調電源，直接拆了機殼就山寨。我又花了一個星期，終于畫好了原理圖，接著就開始布線，我照著書上介紹的超級自動布線功能，點了自動布線這個按鍵，不到五分鐘，機器已經自動布好了線，我想起了步步高的點讀機---“So easy!”。電路板做好了之后就馬上外發給廠家做板了。電路板要四五天才會回來，剩下的時間我繼續缺什么補什么。補上位機軟件，尤其是USB接口驅動部分。我又去書城買了幾本關于USB驅動的書來看，硬著頭皮看了好幾天，還是覺得在看天書，滿眼冒星星。四天以后，電路板打樣回來了。我先放下USB驅動，繼續調試電路板。電路板上要焊接三個貼片的CPLD芯片，每個芯片四周都是引腳，間距0.5mm，我雖然從來沒手工焊接過貼片IC，但是到了這個時候，也只好御駕親征了。輸?shù)煤軕K，五塊電路板樣品，焊壞了四塊，最后只剩一塊樣板了，我真的不敢動手，只好花100元請一個工廠妹妹來幫我焊，真的想不明白，為什么焊錫到了她們手里，如行云流水一般柔順，一拖就拖好了。接下來，我上電，開始編寫我第一個簡單的測試程序，讓一個LED燈眨巴眨巴。可是這么簡單的程序居然老死機。查了一兩天之后，我發現一個規律，只要我在每個IC附近加一個104電容，就不會死機了。準備繼續往下走的時候，我突然發現一個問題，為什么別人設計的電路板那么漂亮，而我的電路板就是鬼畫符一樣，而且人家電路板那電源線都是很粗，而我的電源線跟信號線是一樣細。我在網上查查，就明白一個道理了，要想電路板布線漂亮，必須手工一根一根來布。而電源線必須粗一點，否則阻抗太大，電源線走的距離越遠，衰減就越厲害。我決定重新再設計一次電路板。房東來催房租，我才知道一個月又這么過去了。趕緊打電話給后勤部長吳林，上個月那3000元花光了，趕緊再打3000元過來。吳林問，進展怎么樣啦。還是那句話，不急，才剛剛熱身。那邊二話沒說就把錢又打過來了。
(4) 明日復明日，明日何時了。
兩個月就這么過去了，項目進展八字還沒一撇。USB驅動難度確實太大了，我必須尋找另外一種方案來替代。搞開發的就是這樣，遇到問題的時候，不能在一棵樹上吊死。在網上我發現有一種USB轉串口的芯片，叫FT245BM,這個芯片廠家會提供免費的驅動，我只要裝上這個驅動，無論上位機還是單片機，都是按串口的方式編程，這樣就簡單多了。我沒玩過這種芯片，為了保險起見，我專門花錢去買了這個芯片的學習板來學習，學習好了之后，借這次重新畫電路板的機會，我就把這個芯片也加進去了。又過了四五天，新的電路板又回來了。貼片芯片還是得自己親自焊，在焊芯片之前，我在網上下載了專門教人手工焊接IC的視頻來學習，然后自己拿舊的電路板練習了幾天之后，感覺差不多了，才正式開始。就這樣，我掌握了一門電子工程師的基本功夫----手工焊接貼片IC。當我采購FT245BM這顆芯片的時候，找遍了幾乎所有的華強北柜臺，都說沒有這個料。后來打聽才知道，F(xiàn)T245BM已經淘汰了，目前市場上用FT245RL來替代FT245BM。就是因為自己經驗不豐富，設計之前忽略了所選芯片的供貨狀況，所以必須再次重新畫電路板了，這次的經驗，讓我以后做的所有項目，在選新的芯片之前，我都會打電話問問供應商這個芯片的價格，供貨是否正常。
因為的問題，我不得不重新畫一次電路板。新的電路板回來之后，我又發現三端穩壓芯片很厲害，經過在網上查找，我發現用可以替代它，而且不發熱，功率比三端穩壓芯片大，為此又重新畫了一次電路板。每次重新畫電路板，從設計到樣板回來，，電路板與，左右。
因為FT245BM的貨源問題，我不得不重新畫一次電路板。新的電路板回來之后，我又發現穩壓芯片7805這個芯片發熱很厲害，經過在網上查找，我發現用LM2596-5.0可以替代7805，而且不發熱，功率比7805大，為此又重新畫了一次電路板。每次重新畫電路板，從設計到樣板回來，一個周期回來都要8,9天，電路板打樣費與元器件費用，一次一千元左右，這個時候的我，完全沒有了時間與金錢的概念，重畫電路板就像上了戰場的士兵，當從他q1an9里射出一串子彈時，從來不在乎一顆子彈要四五塊錢人民幣。我實在記不清楚因為類似這樣的技術問題，反反復復改了多少次電路板，只知道一年半以后當我從家里清理“戰場”時，抬出了整整兩個麻包袋的報廢電路板，當時才體會到什么叫做“一將功成萬骨枯”。每次都以為這是最后一次畫的電路板，但是每次都感覺差那么一點點，就這樣反反復復重畫電路板，大半年時間轉眼就過去了，預算的2萬元額度早早就透支，已經花了6萬多，而且能拿給客戶看的樣品還是沒有出來。
(5)人生得一知己，足矣。
每次打電話給“后勤部長”吳林要“糧草”時，吳林都沒說什么，要多少錢就給多少，從來不問錢去哪了，反而安慰我說新產品反復折騰很正常，要堅持下去。吳林在海南，我在深圳，我們都是電話聯系。其實后來我才知道，他們家里的姐姐哥哥個個都反對他跟我搞這個項目，他們的姐姐哥哥居然還懷疑我在深圳搞chuan xiao。本來說搞兩個月的，居然搞了大半年還沒動靜，每個月都要寄那么多錢過來，感覺在填一個無底洞。換成誰誰都懷疑。但是吳林他沒有懷疑我。他一直自己一個人默默地頂著來自外人的壓力，沒給我施加一點壓力。有一次，吳林實在沒有資金周轉給我，他就向他60多歲的父親借了2000元，他父親其實也沒有錢，但是知道兒子是在創業，就把家里唯一那頭牛給賣了，變現后借給了吳林，吳林是個孝子，本來打算那年年底要帶父親去趟北京旅游的，但是因為跟我搞了這個項目之后，就計劃再推遲一年，但是那年，他父親不幸去世了，我心里每每想到這里，都覺得很內疚。吳林小時候就很有正義感，路見不平拔刀相助，敢為我們出頭，他天生就是我們村里的孩子王，我跟我哥都是追隨他一起玩的。他母親在他讀小學的時候就去世了，父親一直在家放牛或者幫村里殺豬，等他讀完初中，家里實在窮，他就跟他們的姐姐哥哥說，你們幫我出學費，以后我加倍奉還。但是他們的姐姐哥哥經濟狀況也不怎么好，他只好早早就出來打工了。我們村里那么多年輕人出來打工，只有他每年回去都有錢帶回來。而且經常送錢給村里那些五保戶，有困難的家庭。他目前在海南工地做包工頭，手下帶的二三十號人都是我們村里的小伙子。
(6)單片機簡單嗎?很多無厘頭的問題，沒上過戰場的人是沒機會接觸到的。
我以前剛從學校畢業的時候，做的第一份工作就是用PIC16F74來編寫程序，這次這個項目是我的處女作，所以首選的主控芯片當然還是它，它4K的程序量，隨著系統越做越復雜，4K已經透支了，接著選8K的PIC16F77，沒過多久，也透支了，我只好選擇程序容量更加大的替代IC，經過尋找，我就選擇16K的PIC18F452，后來遇到一個非常無厘頭的問題，很奇怪，C語言的語法明明沒有錯，但是就是不行，折騰了好幾天之后也不行，但是換成PIC18F4520就沒問題了，同樣的程序，在兩個幾乎一摸一樣的芯片上，就是有差別。我有一個好習慣，凡是遇到“不明飛行物”的時候，我都會給自己一套理論去解釋這種現象，這次的現象，我的解釋是，原廠設計有問題，然后就推出PIC18F4520來替代PIC18F452。這種解釋，不管別人信不信，反正我是信了。說起這種無厘頭的問題，我經歷的太多了，我之所以覺得搞單片機的人是越老越吃香，就是因為每個新項目都或多或少有一些挑戰，每次克服了這些挑戰，你都會收獲一些“裝備”，“裝備”越多，你就越牛。（未完待續）
